Les terres rares et leurs propriétés spectrales : fondements physiques et applications

Les terres rares, regroupant les lanthanides de numéro atomique 57 à 71 auxquels on associe généralement l’yttrium et le scandium, possèdent des propriétés spectrales remarquables qui expliquent leur importance stratégique dans de nombreux domaines technologiques. Leur comportement optique, aussi bien en absorption qu’en émission, repose sur la structure électronique particulière des ions trivalents Ln³⁺, dominée par les électrons de la sous-couche 4f. Ces électrons, partiellement protégés par les couches externes 5s et 5p, sont faiblement sensibles à l’environnement cristallin, ce qui confère aux transitions électroniques des terres rares un caractère à la fois très spécifique et remarquablement stable.

Structure électronique et origine des transitions optiques

Dans les ions Ln³⁺, les transitions optiques les plus importantes impliquent les niveaux électroniques 4f. Contrairement aux transitions d–d des métaux de transition, les transitions f–f sont dites quasi interdites par les règles de sélection dipolaires électriques. Cette interdiction partielle se traduit par des intensités d’absorption relativement faibles mais par une extrême finesse des raies spectrales. Les longueurs d’onde associées à ces transitions dépendent principalement de la configuration électronique interne de l’ion et beaucoup moins de la nature du réseau hôte, ce qui explique la reproductibilité des couleurs et des signatures spectrales.

Transitions d–d et f–f : rôle de la parité et du couplage au champ cristallin

Les transitions optiques observées dans les ions des métaux de transition et dans les ions lanthanides reposent sur des principes quantiques communs, en particulier les règles de sélection dipolaires électriques liées à la parité spatiale des fonctions d’onde électroniques. Dans un cadre strictement atomique, ces règles conduisent pourtant à un résultat apparemment paradoxal : les transitions d–d et f–f sont toutes deux interdites comme transitions dipolaires électriques. La différence majeure entre ces deux types de transitions ne tient donc pas à la règle elle-même, mais à la manière dont elle est levée dans un environnement cristallin réel.

La parité spatiale d’un état électronique est définie par le comportement de sa fonction d’onde sous inversion des coordonnées $\mathbf{r} \rightarrow -\mathbf{r}$. Pour une orbitale atomique caractérisée par le nombre quantique orbital $l$, la parité est donnée par $(-1)^l$. Les orbitales d ($l=2)$ sont de parité paire, tandis que les orbitales f $(l=3)$ sont de parité impaire. L’opérateur du dipôle électrique étant proportionnel au vecteur position $\mathbf{r}$, il est de parité impaire. Pour qu’une transition dipolaire électrique soit autorisée, l’élément de matrice

\[ \langle \psi_f | \mathbf{r} | \psi_i \rangle \]

doit être non nul, ce qui impose un changement de parité entre l’état initial et l’état final. Dans un ion libre ou placé dans un site parfaitement centro-symétrique, une transition d–d (paire → paire) comme une transition f–f (impaire → impaire) est donc strictement interdite par la règle de Laporte.

Dans les solides réels, cette interdiction stricte est rarement respectée, car l’ion est soumis au champ cristallin du réseau hôte. Pour les métaux de transition, les orbitales d sont relativement externes et participent directement à la liaison chimique avec les ligands. Le champ cristallin et la covalence induisent alors un mélange important entre les états d du métal et les orbitales p des ligands, de parité opposée. L’état électronique réel peut être schématiquement écrit sous la forme

\[ |d\rangle \;\approx\; |d\rangle + \alpha\,|p_{\text{ligand}}\rangle, \]

où le coefficient $\alpha$ n’est pas négligeable. Ce mélange de parité rend l’élément de matrice dipolaire faiblement mais efficacement non nul. Les transitions d–d deviennent ainsi observables en absorption, avec des intensités suffisantes pour produire des bandes larges responsables de la coloration caractéristique des composés de métaux de transition.

La situation est fondamentalement différente pour les ions lanthanides trivalents. Les orbitales 4f sont internes, fortement écrantées par les couches électroniques 5s et 5p, et interagissent très faiblement avec les ligands. Le champ cristallin n’induit qu’un mélange extrêmement limité entre les états 4f et des états de parité opposée, tels que les états 5d. L’état réel peut alors s’écrire

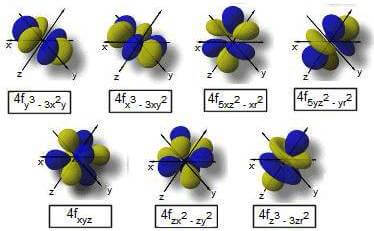

\[ |4f\rangle \;\approx\; |4f\rangle + \varepsilon\,|5d\rangle, \]

avec $\varepsilon \ll \alpha$. La levée de l’interdiction dipolaire est donc très faible, ce qui explique que les transitions f–f soient qualifiées de quasi interdites. Leur probabilité reste plusieurs ordres de grandeur plus faible que celle des transitions d–d.

Cette différence de couplage au champ cristallin explique simultanément deux propriétés spectroscopiques majeures des ions lanthanides.

• D’une part, les intensités d’absorption et d’émission associées aux transitions f–f sont faibles.
• D’autre part, les niveaux 4f étant peu perturbés par l’environnement cristallin, leurs énergies restent proches de celles de l’ion libre. Il en résulte des raies spectrales extrêmement fines, dont les positions dépendent avant tout de la configuration électronique interne de l’ion et très peu de la nature du réseau hôte.

Ainsi, la distinction entre transitions d–d et f–f ne repose pas sur une différence de principe dans les règles de sélection, mais sur l’efficacité avec laquelle le milieu cristallin parvient à en relâcher les contraintes de parité.

Parité spatiale et règles de sélection optiques dans les ions Ln³⁺

La notion de parité qui intervient dans l’étude des transitions optiques des ions lanthanides est une propriété purement quantique, liée au comportement spatial de la fonction d’onde électronique. Elle est définie par la manière dont cette fonction d’onde se transforme lorsqu’on effectue une inversion des coordonnées spatiales, c’est-à-dire lorsque le vecteur position $\mathbf{r}$ est remplacé par $-\mathbf{r}$. Si la fonction d’onde conserve son signe sous cette transformation, elle est dite de parité paire ; si elle change de signe, elle est dite de parité impaire. Cette symétrie par inversion constitue une propriété fondamentale des états électroniques atomiques et joue un rôle central dans les règles de sélection des transitions optiques.

Parité et fonctions d'onde

Quand on parle de parité, on se pose en réalité une seule question très simple :

que devient l’électron si on regarde l’atome dans un miroir qui inverse l’espace ?

Imagine que l'on prenne tout l’atome et que l'on remplace chaque point situé en $(x,y,z)$ par un point en $(-x,-y,-z)$. C’est une inversion complète de l’espace, pas une rotation, pas un miroir classique, mais un retournement par le centre.

Si, après cette inversion, la « forme » de l’électron est exactement la même, on dit que l’état est de parité paire.

Si, après cette inversion, la forme est la même mais que le signe de la fonction d’onde est inversé (ce qui est invisible pour une densité de probabilité mais fondamental en mécanique quantique), on dit que l’état est de parité impaire.

C’est tout. La parité, ce n’est rien d’autre que ça : est-ce que la fonction d’onde change de signe ou non quand on retourne l’espace ?

Pour les orbitales atomiques, la parité dépend uniquement du nombre quantique orbital $l$. Elle est donnée par le facteur $(-1)^l$. Les orbitales s et d sont donc de parité paire, tandis que les orbitales p et f sont de parité impaire. Dans les ions lanthanides trivalents, les transitions optiques les plus couramment observées en absorption et en luminescence correspondent à des transitions internes au sous-niveau 4f, c’est-à-dire entre des états électroniques qui possèdent tous la même parité impaire.

Parité et symétrie

Chaque orbitale atomique (s, p, d, f) a une symétrie spatiale bien définie, liée au nombre de lobes et à la façon dont ils sont distribués autour du noyau. Quand on fait l’inversion de l’espace, cette géométrie impose automatiquement un comportement très simple.

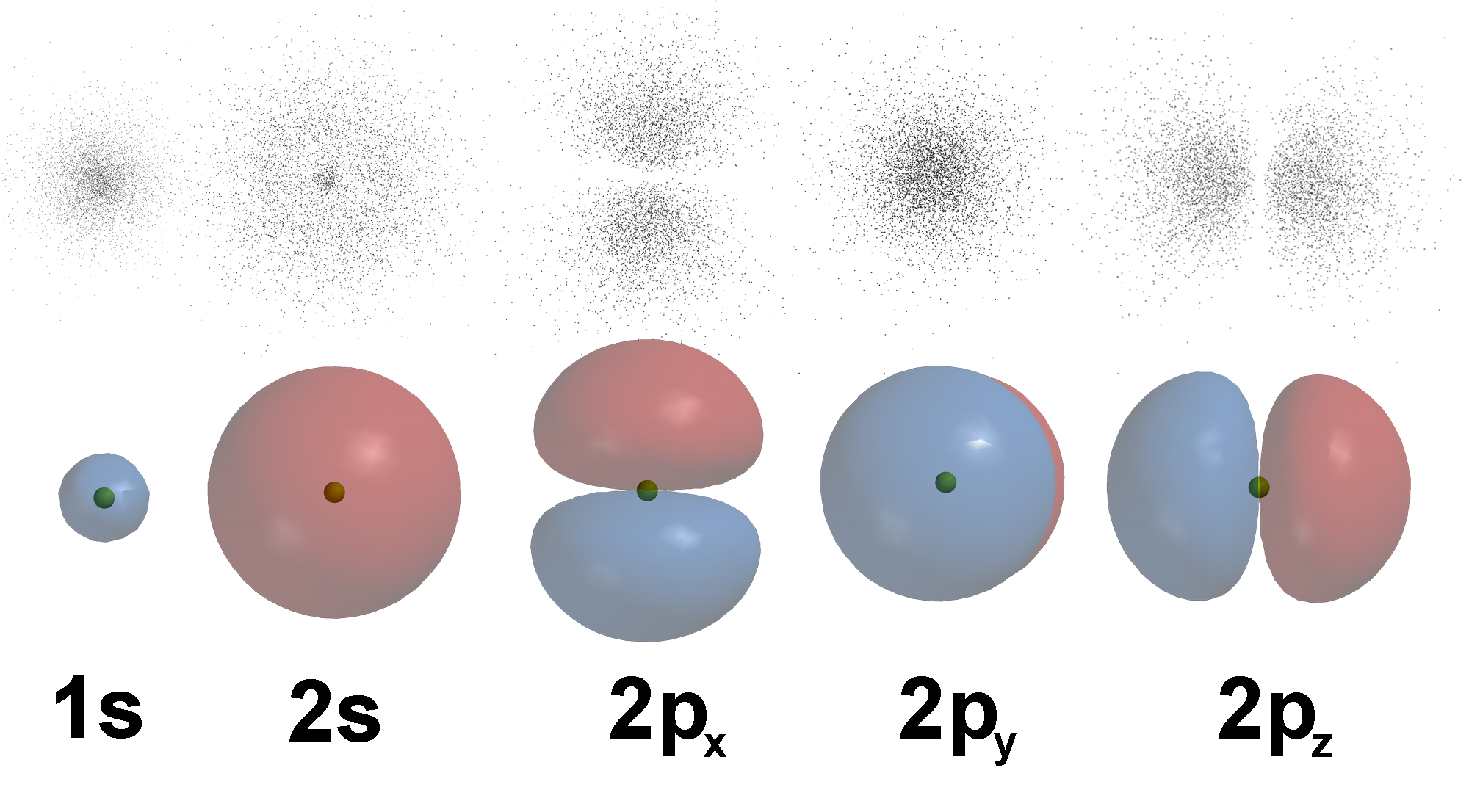

Les orbitales s sont parfaitement sphériques. Quand tu retournes l’espace, une sphère reste une sphère, sans changement de signe. Elles sont donc paires.

Les orbitales p ont deux lobes opposés. Quand tu retournes l’espace, le lobe « positif » se retrouve à la place du lobe « négatif ». La fonction d’onde change de signe. Elles sont donc impaires.

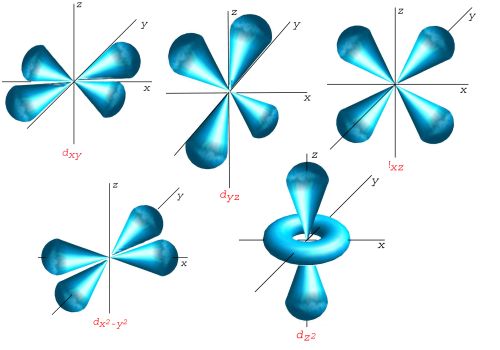

Les orbitales d ont une géométrie plus compliquée, mais qui revient à une symétrie globale similaire à celle des orbitales s : après inversion, elles retombent sur elles-mêmes sans changement de signe. Elles sont paires.

Les orbitales f, encore plus complexes, changent de signe sous inversion. Elles sont impaires.

Le facteur $(-1)^l$ n’est donc pas une formule mystérieuse : c’est juste une façon compacte de dire que la géométrie des orbitales alterne entre symétrie paire et impaire quand on augmente le nombre quantique orbital (l).

En résumé

Les transitions optiques dipolaires électriques sont gouvernées par l’opérateur du dipôle électrique, proportionnel au vecteur position $\mathbf{r}$. Cet opérateur est lui-même de parité impaire, puisqu’il change de signe sous inversion spatiale. Pour qu’une transition dipolaire électrique soit autorisée, l’élément de matrice correspondant doit être non nul, ce qui impose que l’état initial et l’état final aient des parités opposées. Autrement dit, une transition dipolaire électrique doit s’accompagner d’un changement de parité. Dans le cas des transitions f–f, cette condition n’est pas remplie : l’état initial et l’état final étant tous deux de parité impaire, la transition est strictement interdite dans l’approximation d’un ion libre placé dans un potentiel parfaitement centro-symétrique. C’est ce résultat qui est formalisé par la règle de Laporte.

Toutefois, les ions Ln³⁺ observés expérimentalement ne sont jamais isolés. Ils sont insérés dans un réseau cristallin, où la symétrie locale du site cristallographique est très souvent dépourvue de centre d’inversion. Dans ces conditions, la parité cesse d’être un bon nombre quantique strict. Le champ cristallin induit un léger mélange entre les états 4f et des états électroniques de parité opposée, notamment des états 5d ou des états liés aux ligands. Cette hybridation, bien que faible, suffit à rendre les transitions f–f partiellement autorisées. Elles restent peu probables, mais leur intensité n’est plus strictement nulle.

Cette autorisation partielle a deux conséquences spectroscopiques majeures. D’une part, les intensités d’absorption et d’émission associées aux transitions f–f demeurent faibles, ce qui distingue nettement les lanthanides des métaux de transition à transitions d–d plus intenses. D’autre part, les orbitales 4f étant fortement écrantées par les couches électroniques externes 5s et 5p, elles sont peu sensibles au champ cristallin. Les niveaux d’énergie restent très proches de ceux de l’ion libre, ce qui conduit à des raies spectrales extrêmement fines et à des longueurs d’onde peu dépendantes de la nature du réseau hôte. Cette combinaison d’une interdiction dipolaire quasi levée et d’un fort écrantage explique la grande stabilité des signatures spectrales des ions Ln³⁺, propriété essentielle pour leurs applications en luminescence, lasers et phosphores.

À côté de ces transitions f–f, certaines terres rares comme le cérium présentent des transitions 4f–5d. Celles-ci sont autorisées et fortement dépendantes du champ cristallin, ce qui conduit à des bandes larges et intenses, particulièrement exploitées dans les luminophores à haute efficacité lumineuse.

Absorption optique et coloration des matériaux

Les propriétés d’absorption des terres rares sont à l’origine de nombreuses colorations naturelles ou artificielles. Les transitions f–f donnent lieu à des bandes d’absorption étroites, responsables de couleurs souvent subtiles mais très stables. Le néodyme, par exemple, absorbe sélectivement dans le jaune et le vert, conférant aux verres dopés une teinte violette caractéristique. Le praséodyme peut produire des teintes vert-jaune, tandis que l’erbium est à l’origine de colorations rosées à violacées.

Dans les minéraux naturels comme dans les verres techniques, ces absorptions sélectives modifient le spectre transmis et expliquent l’utilisation ancienne des terres rares comme agents colorants. La stabilité chimique et radiative des ions Ln³⁺ explique que ces colorations soient peu sensibles au vieillissement, ce qui a favorisé leur usage dans les verres optiques de précision et les filtres spectroscopiques.

Absorption optique des terres rares et origine des colorations

Les propriétés d’absorption optique des terres rares jouent un rôle majeur dans l’apparition de nombreuses colorations, aussi bien dans les minéraux naturels que dans les matériaux artificiels tels que les verres et les céramiques techniques. Ces colorations trouvent leur origine dans les transitions électroniques internes des ions lanthanides trivalents, et plus précisément dans les transitions f–f. Comme ces transitions sont quasi interdites du point de vue dipolaire électrique, leur probabilité reste faible, ce qui se traduit spectroscopiquement par des bandes d’absorption étroites et bien définies, à la différence des larges bandes observées pour les métaux de transition.

Lorsqu’un ion Ln³⁺ est incorporé dans un verre ou un cristal, il n’absorbe pas de manière continue sur tout le spectre visible, mais seulement à des longueurs d’onde très précises, correspondant aux écarts d’énergie entre niveaux 4f. Cette absorption sélective retire certaines composantes du spectre lumineux incident. La couleur perçue résulte alors non pas d’une émission propre, mais du spectre transmis, appauvri dans certaines longueurs d’onde. Comme les raies d’absorption sont fines, les couleurs produites sont souvent subtiles, parfois difficiles à décrire par un simple terme chromatique, mais elles présentent une grande pureté et une remarquable stabilité.

Le néodyme constitue un exemple particulièrement emblématique de ce comportement. Les ions Nd³⁺ présentent des bandes d’absorption intenses dans le jaune et le vert du spectre visible. Lorsqu’un verre est dopé au néodyme, ces longueurs d’onde sont partiellement absorbées, ce qui laisse passer préférentiellement le bleu et le rouge. Le mélange de ces composantes transmises donne au matériau une teinte violette ou pourpre caractéristique, immédiatement reconnaissable. Cette propriété a été exploitée aussi bien dans des verres décoratifs que dans des filtres optiques capables de modifier finement la perception des couleurs.

D’autres terres rares produisent des effets analogues mais avec des signatures spectrales différentes. Le praséodyme absorbe notamment dans le bleu et le rouge, ce qui peut conduire à des teintes vert-jaune lumineuses dans les verres dopés. L’erbium, quant à lui, présente des absorptions dans le vert et le jaune, donnant naissance à des colorations rosées à violacées, très appréciées en verrerie artistique mais également utilisées dans certains composants optiques. Dans tous les cas, la finesse des bandes d’absorption permet un contrôle précis de la teinte finale, souvent inaccessible avec des ions de métaux de transition aux bandes beaucoup plus larges.

Exemples d'applications aux verres correcteurs

Dans les verres correcteurs, on ne cherche pas à « colorer » au sens esthétique, mais à modifier finement le spectre transmis afin d’améliorer la perception visuelle, le contraste ou la protection contre certaines longueurs d’onde. Les terres rares sont particulièrement adaptées à cet usage, car leurs bandes d’absorption étroites permettent de retirer des portions bien ciblées du spectre sans assombrir excessivement l’image ni dégrader la fidélité des couleurs.

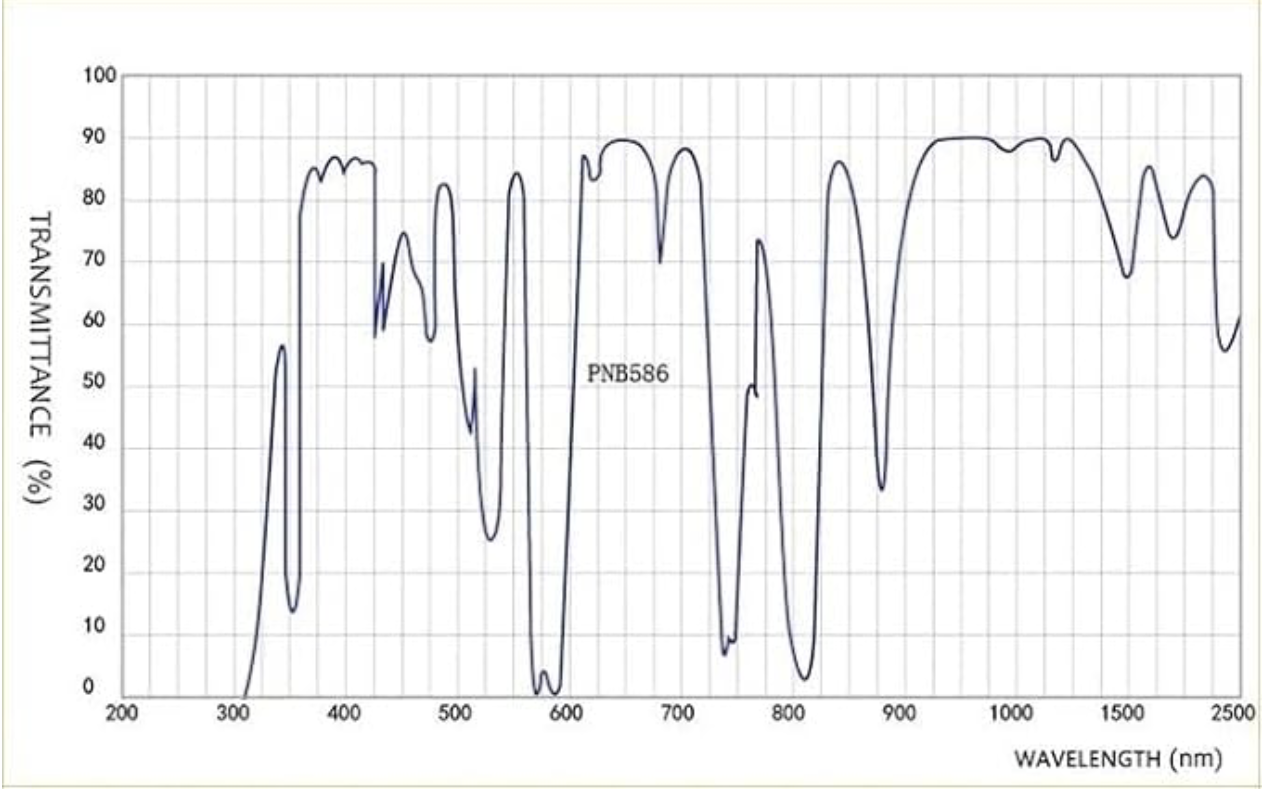

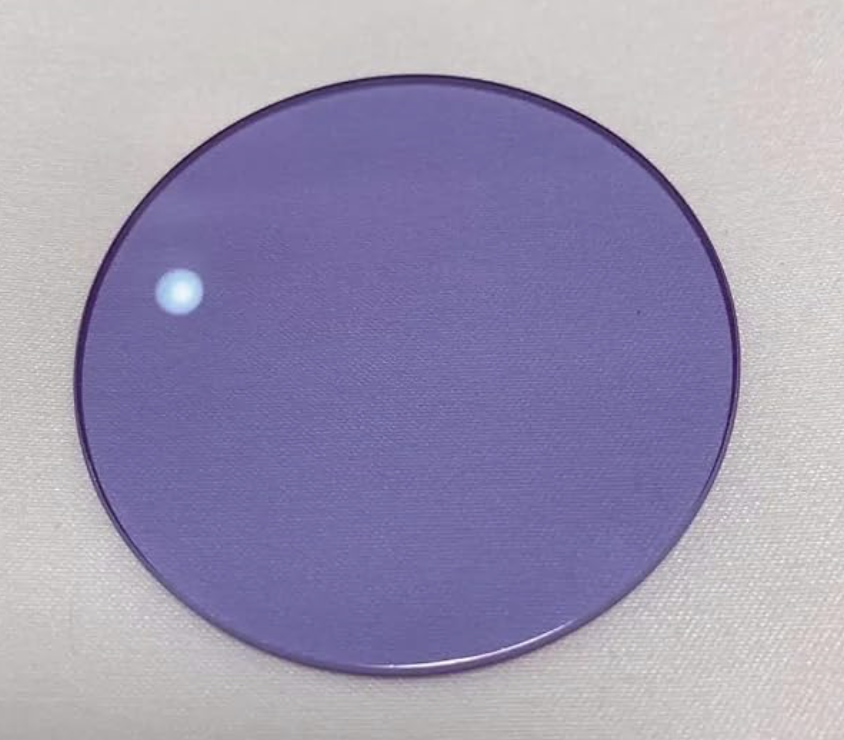

Un exemple classique est celui des verres dopés au néodyme, souvent appelés verres au didyme dans un contexte plus ancien. Le Nd³⁺ absorbe sélectivement dans le jaune autour de 580–600 nm ainsi que dans certaines bandes du vert. Cette absorption coïncide avec une zone du spectre où l’œil humain est très sensible, mais où la diffusion lumineuse peut réduire le contraste, en particulier en lumière intense ou diffuse. En supprimant partiellement ces longueurs d’onde, les verres au néodyme augmentent le contraste perçu et améliorent la discrimination des détails. C’est pourquoi ils ont été utilisés dans certains verres correcteurs solaires, dans des lunettes de conduite ou de tir sportif, et même dans des dispositifs optiques destinés aux astronomes ou aux observateurs de terrain.

Ces mêmes propriétés ont conduit à l’utilisation du néodyme dans des verres de protection pour les souffleurs de verre. La flamme sodique intense émet fortement dans le jaune, précisément là où Nd³⁺ absorbe. Le verre dopé agit alors comme un filtre spectral sélectif : il atténue fortement l’éblouissement dû au sodium tout en conservant une bonne transmission du reste du spectre visible, ce qui permet de voir correctement la pièce en cours de fabrication sans perdre d’information chromatique.

D’autres terres rares sont utilisées pour des corrections plus subtiles. Le praséodyme, par exemple, présente des absorptions dans le bleu et le rouge qui permettent d’équilibrer la transmission spectrale et de produire des verres légèrement verdâtres ou jaune-vert. Ces compositions ont été exploitées dans certains verres correcteurs destinés à réduire la fatigue visuelle, en particulier sous éclairage artificiel riche en composantes bleues ou rouges. Là encore, l’intérêt réside dans le caractère étroit et reproductible des bandes d’absorption f–f, qui permet d’obtenir un effet constant d’un lot de verre à l’autre.

L’erbium trouve quant à lui des applications dans des verres correcteurs et filtres optiques spécialisés, notamment pour ajuster la transmission dans le vert et le jaune. Les teintes rosées ou violacées associées ne sont pas recherchées pour elles-mêmes, mais correspondent à une suppression ciblée de certaines longueurs d’onde, utile par exemple pour améliorer la lisibilité de contrastes faibles ou pour adapter la réponse spectrale d’un système optique à un détecteur donné.

Ce qui distingue fondamentalement ces verres correcteurs dopés aux terres rares des verres colorés classiques, c’est la stabilité temporelle et spectrale de leur comportement. Les niveaux 4f responsables de l’absorption étant peu sensibles à l’environnement chimique, la réponse spectrale du verre ne dérive pas avec le temps, l’exposition à la lumière ou les variations thermiques normales d’usage. Cette propriété est cruciale pour des applications optiques où la correction doit rester identique sur des années, voire des décennies.

En résumé, dans les verres correcteurs, les terres rares ne servent pas à « teinter » la vision, mais à sculpter le spectre transmis avec une grande précision. Les transitions f–f, malgré leur faible intensité intrinsèque, deviennent ici un atout majeur, car elles permettent une correction fine, stable et parfaitement contrôlée, impossible à obtenir avec des colorants organiques ou avec de simples oxydes de métaux de transition.

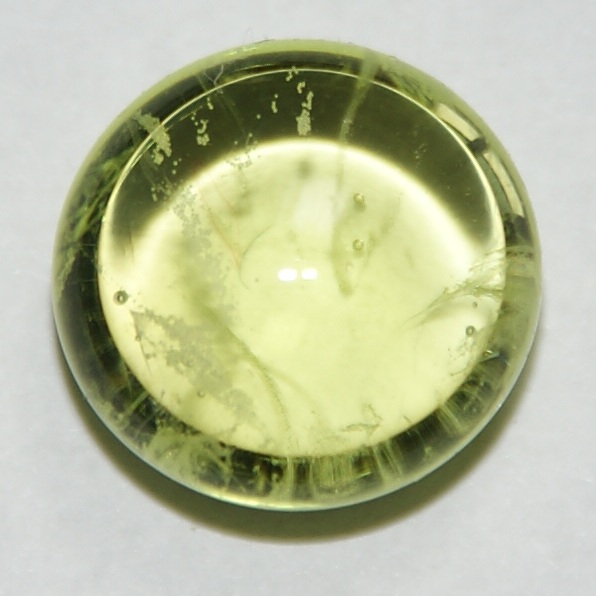

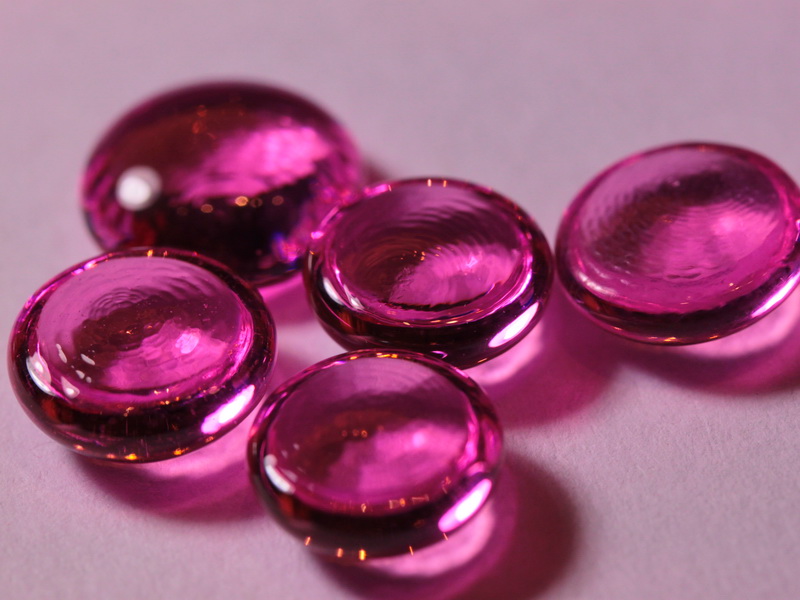

Les verres au néodyme

La production de verre au néodyme industriellement pour des usages courants a beaucoup diminué et n’est plus une activité de grande série aujourd’hui.

Historiquement, l’usage du néodyme comme colorant de verre remonte aux années 1920–1930, quand des verreries comme Moser en Tchéquie, ainsi que de nombreuses verreries américaines (Heisey, Fostoria, Cambridge Glass, Steuben…) ont commercialisé des articles de table, des services décoratifs ou des objets d’art en verre coloré grâce aux bandes d’absorption caractéristiques du Nd³⁺. Ce type de verre, souvent appelé verre Alexandrite ou didymium glass (ou verre didyme), changeait subtilement de teinte suivant l’éclairage, ce qui en faisait des pièces très appréciées tant esthétiquement qu’artistiquement.

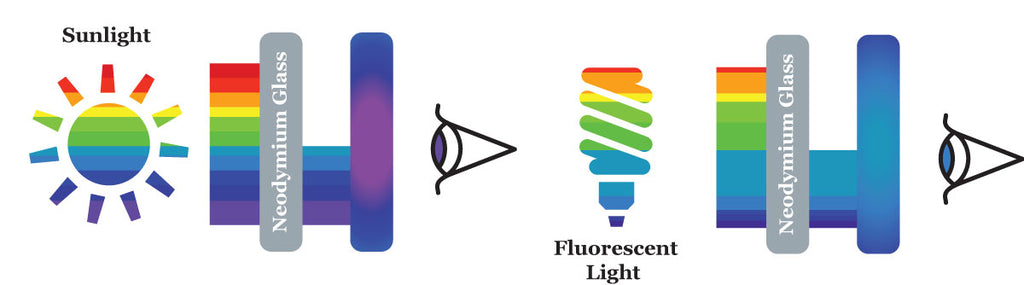

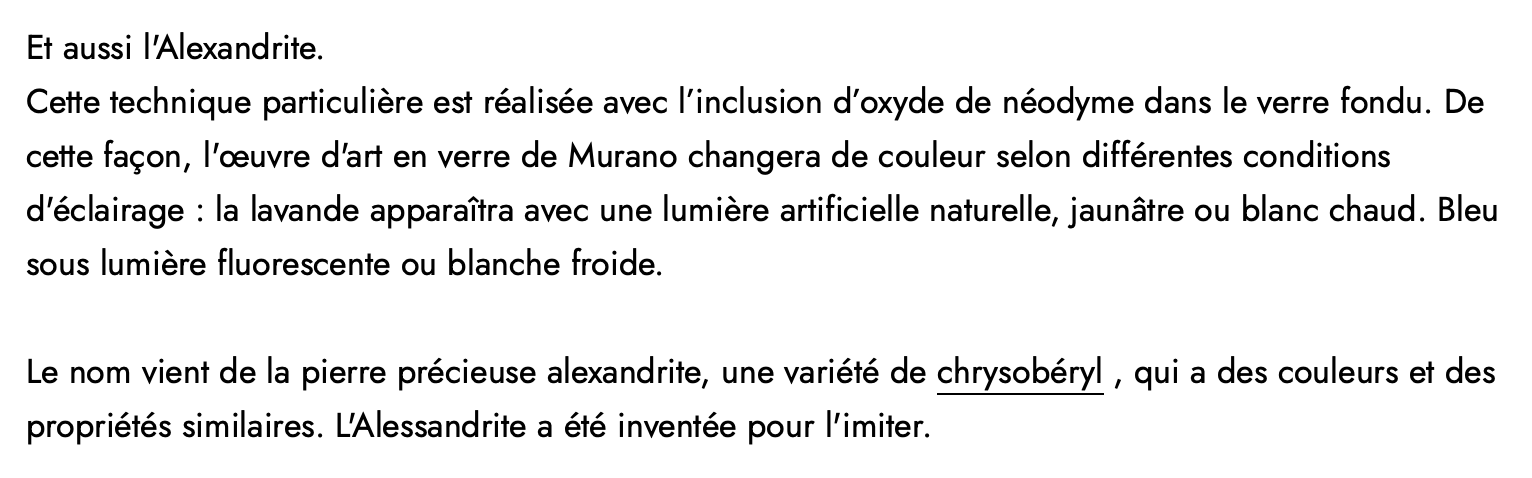

En ce qui concerne le didymium, cela n’est pas un élément chimique, mais un mélange historique de néodyme et de praséodyme. Le terme, issu du grec « jumeau », est encore utilisé en verrerie et en optique pour désigner des verres dopés en terres rares présentant des absorptions sélectives dans le jaune.

Avec le temps, plusieurs de ces verreries traditionnelles ont fermé ou ont cessé ce type de production en grande série. Beaucoup de fabricants américains qui produisaient du verre au néodyme au milieu du XXᵉ siècle ont réduit ou interrompu cette activité à cause de la concurrence des verres bon marché, des changements dans les goûts esthétiques, et de coûts de production relativement élevés liés à l’ajout de terres rares dans le mélange de verre. Les objets de verrerie au néodyme sont ainsi devenus plutôt des pièces de collection ou des produits artisanaux plutôt que des articles de masse.

Aujourd’hui, certaines verreries européennes comme Moser ou la verrerie tchèque ZBS (Zelezny Brod Sklo) continuent encore à produire des bols, des vases, des verres à pied ou des figurines en verre au néodyme, mais dans un contexte artisanal ou de pièces d’art, pas comme unité de production industrielle de grande série. Ces productions sont souvent ciblées vers des marchés de luxe ou de collection et non vers des services de table standards.

Par ailleurs, le verre au néodyme n’a pas disparu : il reste produit et utilisé, mais dans des domaines techniques totalement différents de la vaisselle ou des objets décoratifs. Par exemple, des verres dopés au néodyme sont aujourd’hui fabriqués pour des applications optiques spécialisées, comme des verres pour lasers, des filtres réseau pour la spectroscopie, des lunettes de protection contre certaines longueurs d’onde, ou encore des éléments optiques dans des systèmes scientifiques ou astronomiques.

En résumé, les verreries classiques ont pour la plupart arrêté ou réduit drastiquement la production de verre au néodyme dans la gamme article de table pour des raisons économiques et de marché, tandis que quelques fabricants spécialisés et artisans continuent à produire ces pièces de façon limitée. Parallèlement, le verre au néodyme survit et prospère dans des applications techniques très pointues, ce qui explique l’impression d’un changement d’usage au fil du temps.

Pour plus d'informations:

• Sur les verres de mer (Sea Glass des plages de verre Glass Beach)
• Sur l'identification des verres au néodyme

En résumé

Dans les minéraux naturels, ces mêmes mécanismes sont à l’œuvre. La présence de traces de terres rares dans certains silicates, phosphates ou carbonates suffit à modifier sensiblement la couleur du cristal, sans affecter de manière significative sa structure. Les couleurs observées sont alors étroitement liées à la nature de l’ion lanthanide incorporé, ce qui confère à ces minéraux des signatures optiques parfois diagnostiques. Cette relation directe entre structure électronique interne et coloration explique l’intérêt ancien des terres rares comme agents colorants, bien avant que leur origine microscopique ne soit comprise.

Un aspect essentiel de ces colorations réside dans leur grande stabilité. Les électrons 4f étant fortement écrantés par les couches externes 5s et 5p, les niveaux d’énergie responsables de l’absorption sont peu sensibles aux variations chimiques ou structurales de l’environnement. De plus, les ions Ln³⁺ sont chimiquement stables et peu affectés par les phénomènes d’oxydation ou de réduction dans les matrices vitreuses courantes. Il en résulte des colorations très peu sensibles au vieillissement, à l’irradiation ou aux conditions environnementales, contrairement à de nombreux colorants organiques.

Cette stabilité exceptionnelle a largement favorisé l’utilisation des terres rares dans les verres optiques de précision, notamment pour la fabrication de filtres spectroscopiques, de verres correcteurs et de dispositifs nécessitant une réponse spectrale reproductible sur de longues durées. Dans ces applications, les transitions f–f, bien que faibles en intensité, constituent un atout majeur, car elles garantissent des propriétés optiques contrôlables, fines et durablement stables.

Luminescence des terres rares : mécanismes et propriétés

En résumé

La luminescence des terres rares résulte de la désexcitation radiative d’un ion préalablement excité, soit par absorption optique, soit par excitation électronique ou ionique. Après excitation, l’ion relaxe généralement vers un niveau métastable avant d’émettre un photon de longueur d’onde bien définie. Cette séquence explique à la fois la finesse des raies d’émission et les temps de vie relativement longs des états excités, souvent compris entre la microseconde et la milliseconde.

Chaque ion de terre rare possède une signature d’émission caractéristique. L’europium trivalent est emblématique par son émission rouge intense autour de 610 nm, due à la transition ^5D₀ → ^7F₂, très utilisée dans les écrans et les lampes fluorescentes. Le terbium émet principalement dans le vert, le dysprosium produit une émission blanc-jaunâtre par combinaison de raies bleues et jaunes, tandis que l’erbium émet dans le proche infrarouge, notamment autour de 1,55 µm, longueur d’onde clé pour les télécommunications optiques.

Le rendement de la luminescence dépend fortement du matériau hôte. Les matrices cristallines ou vitreuses doivent limiter les pertes non radiatives, en particulier celles liées aux vibrations du réseau. Les hôtes à faible énergie phononique, comme les fluorures ou certains oxydes, sont donc privilégiés pour maximiser l’efficacité lumineuse.

Origine physique de la luminescence des ions de terres rares

La luminescence des terres rares trouve son origine dans la structure électronique très particulière des ions lanthanides, dominée par les électrons de la sous-couche 4f. Dans un ion trivalent typique, ces électrons 4f sont fortement localisés et efficacement écrantés par les couches externes 5s et 5p. Cette configuration confère aux niveaux d’énergie électroniques une remarquable stabilité vis-à-vis de l’environnement cristallin, contrairement aux ions de transition dont les orbitales d sont directement exposées au champ du réseau. Il en résulte des transitions électroniques très peu élargies, donnant naissance à des raies d’émission fines et bien définies, quasi atomiques, même lorsque l’ion est inséré dans un solide amorphe ou cristallin.

L’excitation d’un ion de terre rare peut être obtenue par absorption optique directe, par impact électronique ou ionique, ou encore indirectement par transfert d’énergie depuis une matrice hôte absorbante. Quelle que soit la méthode, l’ion est promu vers un niveau électronique excité de haute énergie. Il relaxe ensuite rapidement, par des processus non radiatifs, vers un niveau excité plus bas, souvent métastable. C’est à partir de ce niveau que se produit l’émission radiative proprement dite, par transition vers un niveau fondamental ou quasi fondamental. Cette séparation temporelle entre excitation, relaxation non radiative et émission explique la relative longueur des temps de vie radiatifs, qui s’étendent typiquement de la microseconde à la milliseconde.

Rôle des états métastables et temps de vie radiatifs

Les états métastables jouent un rôle central dans la luminescence des terres rares. Ils correspondent à des niveaux excités pour lesquels les transitions radiatives sont partiellement interdites par les règles de sélection dipolaires électriques, notamment pour les transitions intra-4f. Ces règles ne sont toutefois pas strictement nulles, car elles peuvent être levées partiellement par le champ cristallin ou par des mélanges d’états de symétrie différente. Il en résulte des probabilités de transition faibles mais non nulles, se traduisant par des émissions lentes et intenses lorsque les conditions sont favorables.

Cette cinétique lente est un avantage déterminant pour de nombreuses applications. Elle permet par exemple de distinguer un signal de luminescence d’un bruit de fond rapide, comme dans les scintillateurs, ou d’accumuler une population excitée suffisante pour produire une émission stimulée, condition essentielle au fonctionnement des lasers solides dopés aux terres rares. Les temps de vie longs sont également à l’origine de phénomènes de persistance lumineuse, utilisés dans les matériaux phosphorescents.

Signatures spectrales et transitions électroniques caractéristiques

Chaque ion de terre rare possède une signature spectrale propre, directement liée à sa configuration électronique 4f et à la structure fine de ses niveaux d’énergie. L’europium trivalent constitue un exemple emblématique. Son émission rouge intense autour de 610 nm est dominée par la transition ^5D₀ → ^7F₂, particulièrement sensible à l’asymétrie du site cristallin. Cette transition est dite hypersensible, ce qui en fait un excellent marqueur structural tout en fournissant une couleur rouge saturée, largement exploitée dans les écrans à LED, les lampes fluorescentes et les dispositifs d’affichage haute résolution.

Le terbium trivalent, quant à lui, présente une émission verte dominante, issue principalement de la transition ^5D₄ → ^7F₅, conférant une luminance élevée et une bonne efficacité quantique. Le dysprosium se distingue par une émission combinée dans le bleu et le jaune, résultant de transitions depuis le niveau ^4F₉/₂, ce qui conduit à une lumière globalement blanc-jaunâtre. Cette particularité est exploitée dans certains luminophores à émission blanche, où un seul ion dopant suffit à générer une lumière polychromatique.

L’erbium occupe une place à part en raison de son émission dans le proche infrarouge, centrée autour de 1,55 µm. Cette longueur d’onde correspond à une fenêtre de transparence minimale dans les fibres optiques en silice, ce qui en fait un ion clé pour les télécommunications optiques. La transition ^4I₁₃/₂ → ^4I₁₅/₂ est ainsi au cœur du fonctionnement des amplificateurs à fibre dopée à l’erbium, indispensables pour compenser les pertes dans les réseaux de télécommunication longue distance.

Du mécanisme microscopique aux applications technologiques

Le lien entre la physique microscopique des ions de terres rares et leurs applications technologiques est particulièrement direct. La finesse des raies d’émission et leur stabilité spectrale permettent un contrôle précis de la couleur émise, condition essentielle pour les écrans, les dispositifs d’éclairage et la signalisation optique. Les temps de vie longs et la possibilité de stocker temporairement l’énergie excitée rendent ces ions adaptés aux lasers solides, où l’inversion de population peut être maintenue efficacement.

Dans le domaine des télécommunications, la compatibilité spectrale de l’erbium avec les fibres en silice illustre parfaitement l’adéquation entre une transition électronique spécifique et une application industrielle majeure. De manière plus générale, la robustesse des transitions intra-4f vis-à-vis de l’environnement chimique explique pourquoi les terres rares sont utilisées aussi bien dans des cristaux que dans des verres, des céramiques ou des polymères, sans perte notable de leurs propriétés optiques fondamentales.

Ainsi, la luminescence des terres rares constitue un exemple remarquable de continuité entre physique atomique, physique du solide et ingénierie des matériaux, où des mécanismes quantiques fins se traduisent directement par des performances technologiques macroscopiques.

Scintillations

Principe général de la scintillation

Un scintillateur est un matériau capable de convertir l’énergie déposée par un rayonnement ionisant en lumière visible ou proche du visible. Lorsqu’une particule chargée, un photon X ou γ, ou encore un neutron interagit avec le matériau, il y transfère une partie de son énergie par ionisation et excitation électronique. Cette énergie, initialement distribuée sous forme d’électrons rapides, de trous et d’excitations du réseau cristallin, est ensuite canalisée vers des centres luminescents qui réémettent des photons.

La scintillation repose donc sur un processus de conversion énergie-particule → excitation électronique → émission lumineuse. Ce mécanisme est fondamentalement différent de la luminescence optique classique, car l’excitation n’est pas sélective mais produite par des interactions énergétiques violentes, souvent aléatoires, dans le solide. L’intensité lumineuse émise est néanmoins proportionnelle, au moins en première approximation, à l’énergie déposée par le rayonnement incident, ce qui permet une mesure quantitative.

Chaîne physique de conversion de l’énergie

Lorsqu’un rayonnement ionisant pénètre dans un scintillateur, il crée une cascade d’ionisations et d’excitations électroniques. Dans un cristal ou un verre, cette énergie est d’abord portée par des électrons et des trous de haute énergie, qui se thermaliseront rapidement par interactions avec le réseau. Cette phase initiale est extrêmement rapide, de l’ordre de la femtoseconde à la picoseconde.

L’énergie est ensuite transférée vers des états excités plus localisés. Dans de nombreux scintillateurs modernes, ce rôle est joué par des ions activateurs, très souvent des ions de terres rares comme Ce³⁺, Eu²⁺ ou Pr³⁺. Ces ions introduisent dans la bande interdite du matériau hôte des niveaux d’énergie discrets capables de piéger efficacement l’énergie électronique et de la restituer sous forme de photons.

La désexcitation radiative de ces centres donne naissance à l’éclair de scintillation proprement dit. La durée de cet éclair dépend de la nature du centre luminescent et du type de transition électronique impliquée. Dans les scintillateurs rapides, elle peut être de quelques dizaines de nanosecondes, tandis que dans d’autres matériaux, notamment ceux reposant sur des transitions intra-4f, les temps de décroissance peuvent atteindre la microseconde.

Rôle des terres rares dans les scintillateurs

Les terres rares jouent un rôle central dans la scintillation moderne en raison de leurs propriétés électroniques exceptionnelles. Les ions comme Ce³⁺ se distinguent par des transitions 5d → 4f autorisées, beaucoup plus rapides que les transitions intra-4f classiques. Cela permet d’obtenir des scintillateurs à réponse rapide, indispensables pour les expériences de physique nucléaire ou de physique des particules à fort taux d’événements.

D’autres ions, comme Eu²⁺ ou Tb³⁺, sont choisis pour leur rendement lumineux élevé ou pour l’adéquation de leur spectre d’émission avec les détecteurs optiques utilisés en aval, tels que les photomultiplicateurs ou les photodiodes. Le choix de l’ion activateur et de la matrice hôte conditionne ainsi finement les performances du scintillateur, qu’il s’agisse de la résolution en énergie, de la vitesse de réponse ou de la résistance au rayonnement.

Lecture du signal et détection

La lumière produite par un scintillateur est généralement faible et doit être amplifiée et convertie en signal électrique. Cette tâche est assurée par des dispositifs optoélectroniques couplés au scintillateur. Le signal électrique obtenu est proportionnel à l’intensité lumineuse reçue, elle-même liée à l’énergie déposée dans le matériau.

Cette chaîne de détection permet non seulement de détecter la présence d’un rayonnement, mais aussi d’en mesurer l’énergie, voire la nature. Dans certains scintillateurs, la forme temporelle de l’impulsion lumineuse dépend du type de particule incidente, ce qui autorise des techniques de discrimination particule-photon ou neutron-gamma, cruciales en physique nucléaire et en radioprotection.

Les ions activateurs

Du solide parfait au solide réel : où va l’énergie déposée ?

Dans un cristal ou un verre parfait non dopé, l’énergie déposée par un rayonnement ionisant crée essentiellement des électrons excités dans la bande de conduction et des trous dans la bande de valence. Ces porteurs de charge sont très mobiles et se recombinent rapidement. Le problème est que cette recombinaison est souvent non radiative : l’énergie est dissipée sous forme de phonons, c’est-à-dire de chaleur, plutôt que sous forme de lumière.

Autrement dit, un solide « pur » n’est généralement pas un bon scintillateur. Il manque des états électroniques capables de capturer, stocker et restituer l’énergie sous une forme optique exploitable. C’est précisément ce rôle qui est assuré par les ions activateurs.

Que sont physiquement les ions activateurs ?

Un ion activateur est un ion volontairement introduit en très faible concentration dans une matrice hôte afin de créer des niveaux d’énergie électroniques localisés à l’intérieur de la bande interdite du matériau. Ces niveaux sont discrets, bien définis, et spatialement localisés autour de l’ion dopant, contrairement aux bandes étendues du cristal.

Lorsqu’un rayonnement ionisant traverse le matériau, l’énergie qu’il dépose est d’abord distribuée sous forme d’excitations électroniques délocalisées. Par des processus de diffusion et de relaxation, cette énergie est ensuite transférée vers ces niveaux localisés. L’ion activateur agit donc comme un puits d’énergie électronique, capable de piéger efficacement l’excitation avant qu’elle ne soit dissipée thermiquement.

Une fois excité, l’ion retourne vers son état fondamental par une transition radiative, en émettant un photon. La scintillation correspond à l’ensemble cohérent de ces émissions individuelles.

Pourquoi faut-il des niveaux dans la bande interdite ?

La position énergétique des niveaux de l’ion activateur est cruciale. S’ils étaient dans la bande de conduction ou de valence, les électrons excités se délocaliseraient immédiatement, empêchant toute émission lumineuse efficace. En étant situés dans la bande interdite, ces niveaux sont isolés du continuum électronique du solide.

Cela a deux conséquences fondamentales. D’une part, l’énergie excitée peut être stockée temporairement sur l’ion, ce qui permet une émission retardée et mesurable. D’autre part, la probabilité de relaxation non radiative est fortement réduite, car les chemins de dissipation vers le réseau cristallin sont limités.

C’est exactement ce compromis — piégeage efficace mais désexcitation radiative possible — qui rend un scintillateur performant.

Pourquoi les terres rares sont-elles idéales comme activateurs ?

Les terres rares possèdent une configuration électronique exceptionnellement favorable. Dans les ions Ln³⁺ ou Ln²⁺, les électrons responsables de la luminescence appartiennent aux couches 4f ou 5d. Les orbitales 4f, en particulier, sont fortement localisées et écrantées par les couches externes 5s et 5p. Cette structure fait que leurs niveaux d’énergie sont très peu perturbés par l’environnement cristallin.

Il en résulte des niveaux excités stables, reproductibles et bien séparés énergétiquement, quelle que soit la matrice hôte. C’est une propriété rare dans le tableau périodique. Là où un ion de transition verrait ses niveaux d fortement modifiés par le champ cristallin, un ion de terre rare conserve une signature quasi atomique.

De plus, certains ions de terres rares possèdent des transitions optiques particulièrement favorables. Le cérium trivalent, par exemple, met en jeu des transitions 5d → 4f autorisées par les règles de sélection dipolaires électriques. Ces transitions sont rapides, avec des temps de décroissance de l’ordre de quelques dizaines de nanosecondes, ce qui est idéal pour les scintillateurs rapides. À l’inverse, des ions comme Eu²⁺ ou Pr³⁺ offrent des compromis différents entre vitesse, rendement lumineux et longueur d’onde émise.

Transfert d’énergie vers l’activateur

Le transfert d’énergie depuis le solide hôte vers l’ion activateur peut se faire de plusieurs manières. Dans certains cas, l’électron excité est directement capturé par l’ion. Dans d’autres, l’énergie est d’abord transférée à la matrice, sous forme d’excitons ou d’états auto-piégés, puis transmise à l’activateur par couplage dipolaire ou échange électronique.

Ce mécanisme de transfert est extrêmement efficace lorsque les niveaux excités de l’activateur sont bien alignés énergétiquement avec ceux du réseau. C’est pourquoi le choix du couple matrice–terre rare est un enjeu central dans la conception des scintillateurs modernes.

De la physique quantique au signal mesurable

Une fois excité, l’ion activateur se désexcite en émettant un photon dont l’énergie correspond exactement à la différence entre deux niveaux électroniques discrets. Ce photon constitue l’unité élémentaire du signal scintillant. L’ensemble des photons émis, collectés et amplifiés par un détecteur optoélectronique, fournit un signal électrique proportionnel à l’énergie déposée par le rayonnement initial.

Ainsi, les ions activateurs assurent une fonction de transducteur quantique : ils transforment une excitation électronique diffuse, issue d’interactions ionisantes, en une émission lumineuse cohérente et exploitable. Les terres rares sont privilégiées dans ce rôle non par hasard, mais parce que leur structure électronique réalise presque idéalement les conditions physiques requises pour cette conversion.

Applications scientifiques, médicales et industrielles

Les scintillateurs sont omniprésents dans les dispositifs de détection des rayonnements ionisants. En physique nucléaire et en astrophysique, ils sont utilisés pour mesurer les spectres γ, détecter des particules cosmiques ou étudier des processus rares. Leur rapidité et leur efficacité lumineuse en font des outils de choix dans les grandes expériences expérimentales.

En médecine, les scintillateurs sont au cœur des caméras γ et des tomographes par émission de positons. Ils permettent de transformer les photons γ issus de la désintégration de radioisotopes en signaux exploitables pour l’imagerie médicale, avec des exigences très strictes en termes de résolution spatiale et temporelle.

Dans l’industrie et la sécurité, les scintillateurs sont utilisés pour le contrôle non destructif, la détection de matières radioactives, ou encore la surveillance environnementale. Leur robustesse, leur fiabilité et la possibilité d’adapter leurs propriétés par dopage en font des matériaux extrêmement polyvalents.

Scintillation et continuité avec la luminescence des terres rares

Du point de vue fondamental, les scintillateurs illustrent parfaitement la continuité entre la physique de la luminescence des terres rares et les applications liées aux rayonnements ionisants. Les mêmes niveaux électroniques qui produisent des raies d’émission fines sous excitation optique peuvent être excités indirectement par des processus d’ionisation, transformant ainsi un phénomène quantique microscopique en un signal mesurable à l’échelle macroscopique.

C’est cette capacité à faire le lien entre interactions fondamentales, structure électronique et instrumentation qui explique la place centrale des scintillateurs dans la physique expérimentale moderne.

Luminophores et écrans

Les propriétés spectrales des terres rares sont au cœur du fonctionnement des luminophores utilisés dans les écrans, les tubes fluorescents et les dispositifs d’éclairage à LED. Dans ces systèmes, les ions Ln³⁺ sont dispersés à faible concentration dans une matrice solide, où ils convertissent une excitation énergétique primaire en émission lumineuse visible.

Dans les écrans à tubes cathodiques puis dans les écrans modernes, la combinaison de luminophores à base d’europium, de terbium et de thulium a permis de produire respectivement les composantes rouge, verte et bleue avec une excellente pureté spectrale. Cette sélectivité explique la qualité colorimétrique élevée et la faible dérive chromatique des dispositifs utilisant des terres rares par rapport à d’autres systèmes luminescents.

Principe général du tube fluorescent

Le fonctionnement d’un tube fluorescent repose sur une conversion indirecte de l’énergie électrique en lumière visible. Lorsqu’une tension est appliquée entre les électrodes du tube, une décharge électrique s’établit dans un gaz à basse pression, principalement constitué de mercure et d’un gaz rare d’amorçage. Les électrons accélérés par le champ électrique excitent les atomes de mercure, qui se désexcitent ensuite en émettant un rayonnement ultraviolet intense, dominé par une raie autour de 254 nm.

Ce rayonnement ultraviolet n’est pas directement exploitable pour l’éclairage, à la fois parce qu’il est invisible et parce qu’il est nocif. La fonction essentielle du tube fluorescent est donc d’assurer une conversion efficace de ce rayonnement ultraviolet en lumière visible. Cette conversion est réalisée par une couche de luminophores déposée sur la paroi interne du tube, constituée de matériaux solides dopés en ions de terres rares.

Rôle des luminophores et conversion spectrale

Les luminophores sont des matériaux capables d’absorber des photons ultraviolets et de réémettre cette énergie sous forme de photons visibles. Dans les tubes fluorescents modernes, ces luminophores sont presque systématiquement basés sur des matrices inorganiques dopées par des ions de terres rares trivalents. Les ions Ln³⁺ sont introduits à faible concentration dans la matrice afin d’éviter les phénomènes de quenching tout en maximisant le rendement lumineux.

Lorsque le photon ultraviolet issu du mercure est absorbé, l’énergie est transférée soit directement à l’ion de terre rare, soit d’abord à la matrice hôte, qui joue alors le rôle de sensibilisateur. L’ion excité relaxe ensuite vers un niveau métastable avant d’émettre un photon visible correspondant à une transition électronique bien définie. La remarquable stabilité spectrale des transitions intra-4f garantit une couleur d’émission précise, peu sensible aux variations de température ou à l’environnement chimique.

Apport spécifique des terres rares dans les tubes fluorescents

Les terres rares sont particulièrement bien adaptées à cette fonction de conversion spectrale en raison de la structure électronique de leurs ions trivalents. Les électrons 4f, écrantés par les couches externes, conservent des niveaux d’énergie quasi atomiques même dans un solide. Il en résulte des raies d’émission fines et reproductibles, permettant un contrôle précis du spectre lumineux.

Dans les tubes fluorescents dits « trichromatiques », l’éclairage blanc est obtenu par la superposition de trois émissions principales : une émission bleue, une verte et une rouge, chacune produite par un luminophore dopé par une terre rare différente. L’europium trivalent est utilisé pour produire le rouge, le terbium pour le vert, tandis que le bleu est souvent assuré par l’europium divalent ou par des transitions adaptées dans d’autres matrices. Cette approche permet d’obtenir une lumière blanche à la fois efficace et de bonne qualité colorimétrique, avec un rendu des couleurs nettement supérieur à celui des anciens tubes à halophosphates.

Aspects physiques : rendement, temps de réponse et efficacité

D’un point de vue énergétique, le tube fluorescent illustre un compromis subtil entre efficacité de conversion et pertes non radiatives. L’excitation primaire par décharge électrique est relativement efficace pour produire des photons ultraviolets, mais chaque étape intermédiaire introduit des pertes. Les terres rares contribuent à limiter ces pertes grâce à leurs faibles probabilités de relaxation non radiative depuis les niveaux métastables.

Les temps de vie radiatifs, typiquement de l’ordre de la microseconde à la milliseconde, sont suffisamment courts pour assurer un éclairage continu à l’échelle humaine, mais suffisamment longs pour garantir une bonne efficacité quantique. Cette cinétique explique également l’absence de persistance lumineuse notable dans les tubes fluorescents, contrairement à certains matériaux phosphorescents.

Continuité avec les LED et les écrans modernes

Le principe physique mis en œuvre dans les tubes fluorescents se retrouve, sous une forme technologiquement plus avancée, dans les dispositifs d’éclairage à LED et les écrans. Dans une LED blanche classique, une diode émettant dans le bleu ou l’ultraviolet excite un luminophore dopé aux terres rares, qui convertit une partie du rayonnement en longueurs d’onde plus grandes. Là encore, ce sont les transitions électroniques des ions Ln³⁺ qui déterminent la couleur et la qualité du spectre émis.

Ainsi, les tubes fluorescents constituent une étape historique majeure dans l’exploitation industrielle des propriétés spectrales des terres rares. Ils illustrent parfaitement comment des transitions électroniques d’origine quantique, localisées sur un ion, peuvent être intégrées dans des dispositifs macroscopiques d’éclairage, avec des enjeux à la fois énergétiques, technologiques et sociétaux.

Lasers et amplificateurs optiques

En résumé

Les terres rares jouent également un rôle fondamental dans les lasers solides et les amplificateurs optiques. Le dopage de cristaux ou de verres par des ions comme Nd³⁺, Er³⁺ ou Yb³⁺ permet de créer des niveaux métastables favorables à l’inversion de population, condition nécessaire à l’émission laser. Le laser Nd:YAG, basé sur le néodyme trivalent incorporé dans un grenat d’yttrium et d’aluminium, constitue l’un des lasers solides les plus répandus, utilisé aussi bien en industrie qu’en médecine ou en recherche.

Dans les télécommunications, l’erbium est central grâce à son émission à 1,55 µm, correspondant au minimum d’atténuation des fibres optiques en silice. Les amplificateurs à fibre dopée à l’erbium exploitent directement la luminescence stimulée de cet ion pour renforcer les signaux optiques sans conversion électronique intermédiaire.

Les lasers

Un laser repose sur une idée simple en apparence, mais extraordinairement puissante : forcer un système quantique à émettre de la lumière de manière cohérente, monochromatique et directionnelle. Le mot lui-même résume le mécanisme : Light Amplification by Stimulated Emission of Radiation. Tout commence donc avec l’émission stimulée, prédite par Einstein en 1917.

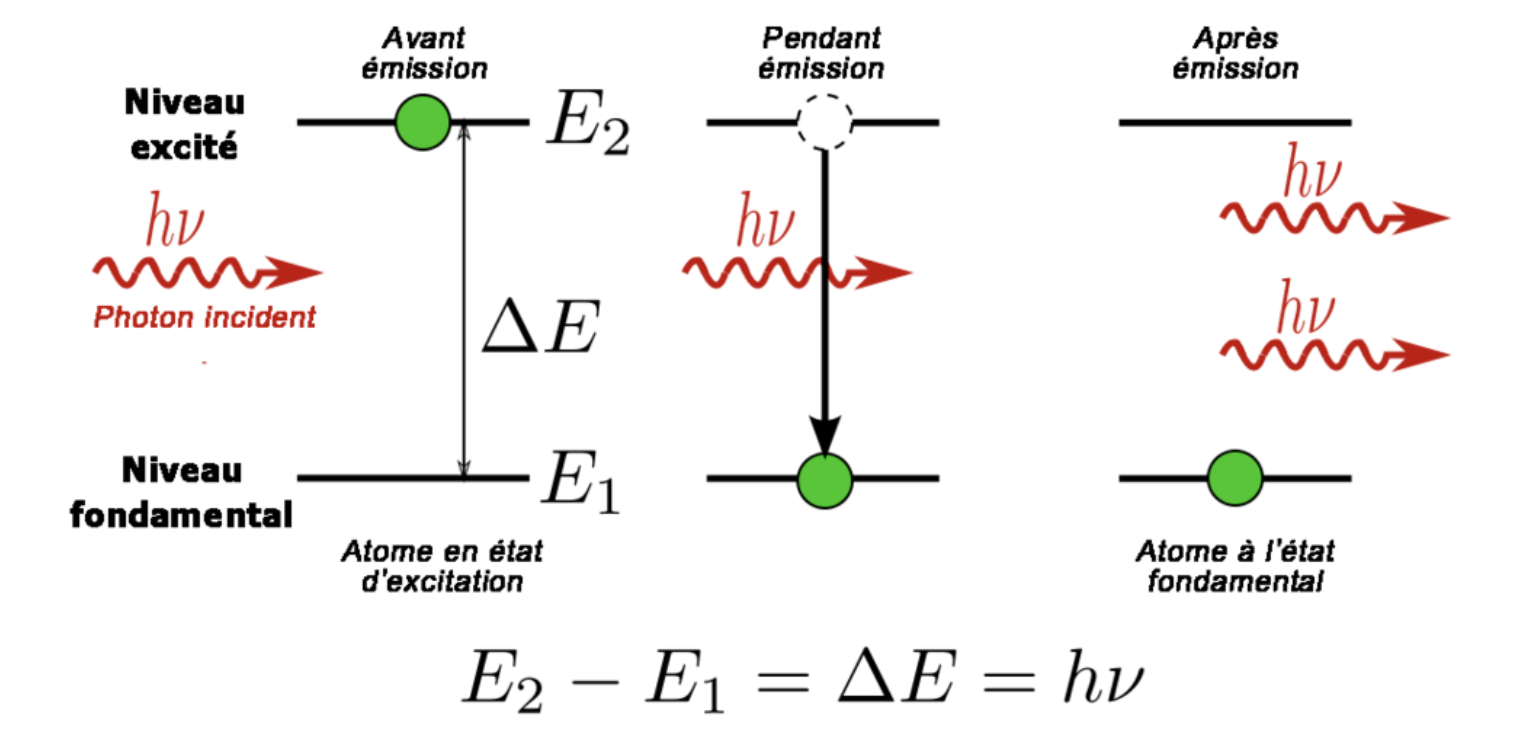

Dans un milieu matériel, qu’il s’agisse d’un atome, d’un ion ou d’une molécule, l’énergie est quantifiée. Si un état excité d’énergie $E_2$ peut retomber vers un état plus bas $E_1$, l’émission spontanée d’un photon de fréquence $\nu = (E_2 - E_1)/h$ est possible. Mais Einstein a montré qu’un photon incident de cette même fréquence peut forcer cette transition : le photon émis est alors strictement identique au photon incident, même phase, même polarisation, même direction. C’est cette duplication parfaite qui permet l’amplification lumineuse.

Pour que ce processus domine, une condition essentielle doit être remplie : l’inversion de population. Dans un système thermique à l’équilibre, la population des niveaux suit la loi de Boltzmann,

\[ \frac{N_2}{N_1} = \exp\!\left(-\frac{E_2-E_1}{kT}\right), \]

ce qui rend l’émission stimulée négligeable. Un laser est donc fondamentalement un système hors équilibre, dans lequel on injecte de l’énergie par un pompage optique, électrique ou chimique afin d’imposer $N_2 > N_1$.

C’est ici que les terres rares jouent un rôle absolument central. Les ions trivalents des lanthanides possèdent des électrons 4f partiellement remplis, très bien protégés par les couches électroniques externes 5s et 5p. Cette protection a deux conséquences décisives. D’une part, les niveaux d’énergie 4f sont peu sensibles à l’environnement cristallin, ce qui donne des raies spectrales étroites et très stables. D’autre part, certaines transitions électroniques sont partiellement interdites par les règles de sélection, ce qui ralentit fortement la désexcitation radiative. Les durées de vie des états excités peuvent atteindre la milliseconde, voire davantage.

Cette cinétique lente est précisément l’avantage évoqué dans le fonctionnement des lasers. Elle permet d’accumuler une population excitée importante sans perte rapide par émission spontanée. Mathématiquement, si l’on note $\tau$ la durée de vie radiative, le taux de désexcitation spontanée varie comme $1/\tau$. Un grand $\tau$ favorise donc l’établissement d’une inversion de population durable, condition indispensable pour que le terme d’émission stimulée $B_{21} \rho(\nu) N_2$ domine les autres processus dans les équations d’Einstein. C’est pour cette raison que les lasers solides dopés au néodyme, à l’erbium ou à l’ytterbium sont devenus des standards industriels.

Le fonctionnement concret d’un laser solide peut alors se résumer ainsi. Un cristal hôte, souvent un grenat ou un fluorure, est dopé à faible concentration en ions de terre rare. Un système de pompage élève les ions vers un niveau excité élevé, qui se désexcite rapidement vers un niveau métastable de longue durée de vie. Ce niveau joue le rôle de réservoir d’énergie. Lorsqu’un photon de la bonne fréquence traverse le milieu, il déclenche une émission stimulée en cascade. Deux miroirs placés de part et d’autre du cristal forment une cavité optique : la lumière effectue de multiples allers-retours, s’amplifie, et une fraction est extraite sous forme de faisceau laser.

Tous les lasers ne sont évidemment pas des lasers aux terres rares, et leurs principes diffèrent par la nature du milieu amplificateur. Les lasers à gaz, comme ceux à hélium-néon ou à CO$_2$, utilisent des transitions atomiques ou moléculaires excitées par décharge électrique. Les lasers à semi-conducteurs reposent sur la recombinaison électron-trou dans une jonction p-n, avec une physique dominée par les bandes d’énergie plutôt que par des niveaux discrets. Les lasers à colorant utilisent des molécules organiques, très efficaces mais chimiquement instables. Les lasers à fibres, souvent dopés à l’erbium ou à l’ytterbium, exploitent au contraire la même physique des terres rares, mais dans un guide d’onde confiné sur des dizaines de mètres, ce qui permet des gains énormes avec une excellente qualité de faisceau.

Les applications découlent directement de ces propriétés physiques. Les lasers solides dopés aux terres rares sont robustes, stables en longueur d’onde et capables de délivrer de fortes puissances, ce qui les rend idéaux pour l’usinage, la chirurgie, la télémétrie ou les systèmes LIDAR. Les lasers à erbium, émettant autour de $1{,}55,\mu\text{m}$, coïncident avec la fenêtre de transparence des fibres optiques en silice, ce qui a révolutionné les télécommunications. Les lasers impulsionnels exploitent la possibilité de stocker l’énergie dans un niveau métastable avant de la libérer brutalement, produisant des impulsions ultra-courtes et extrêmement intenses, indispensables en optique non linéaire et en science des plasmas.

Au fond, l’usage massif des terres rares dans les lasers n’est pas un hasard technologique mais une conséquence directe de la mécanique quantique. Leur structure électronique fournit exactement ce que le laser exige : des niveaux bien définis, des transitions étroites et, surtout, des états excités suffisamment longs pour permettre à l’émission stimulée de prendre le dessus sur le chaos thermique. C’est cette adéquation presque parfaite entre physique fondamentale et besoin applicatif qui explique leur rôle central dans l’optique moderne.

Conclusion générale

Les propriétés spectrales des terres rares constituent un exemple remarquable de lien entre structure électronique fondamentale et applications technologiques majeures. La localisation des électrons 4f confère aux ions Ln³⁺ des signatures optiques fines, stables et reproductibles, à l’origine de colorations spécifiques, de luminescences efficaces et de dispositifs optiques de haute performance. Cette singularité explique à la fois leur valeur stratégique dans les technologies modernes et leur importance scientifique, à l’interface entre chimie, physique du solide et sciences des matériaux.

Références utiles pour ton cours

Pour une approche complète et rigoureuse, je te recommande l’ouvrage de référence The Chemistry of the Lanthanides, qui offre une base solide sur la chimie et la structure électronique des terres rares. L’ouvrage Rare Earths: Science, Technology, and Applications est particulièrement adapté pour relier propriétés fondamentales et applications industrielles modernes. Pour l’aspect optique et spectroscopique, Spectroscopic Properties of Rare Earths in Optical Materials est une référence incontournable. Enfin, pour les lasers et télécommunications, Solid-State Laser Engineering et Rare Earth Doped Fiber Lasers and Amplifiers sont très utilisés dans l’enseignement et la recherche.
