Terres rares et Diodes électroluminescentes (LED)

Principe physique des LED blanches à phosphore

La révolution de l’éclairage solide repose sur un principe physique extrêmement élégant : convertir une émission monochromatique intense produite par un semi-conducteur en un spectre large perçu comme blanc par l’œil humain. Contrairement aux lampes à incandescence, où la lumière provient d’un rayonnement thermique continu, la LED fonctionne par recombinaison électronique dans un matériau semi-conducteur.

Dans une LED bleue moderne, le matériau actif est généralement un alliage de nitrure d’indium et de gallium (InGaN). Ce semi-conducteur possède une bande interdite adaptée à l’émission dans le bleu, typiquement autour de 450 nm. Lorsque l’on polarise la diode en direct, des électrons injectés dans la bande de conduction se recombinent avec des trous dans la bande de valence. Cette recombinaison radiative libère l’énergie excédentaire sous forme de photons bleus. La longueur d’onde émise est directement fixée par l’énergie de la bande interdite du matériau.

Cependant, une lumière purement bleue n’est évidemment pas blanche. Pour produire du blanc, on utilise un principe de conversion spectrale. Une partie du rayonnement bleu est absorbée par un matériau luminescent appelé phosphore. Le phosphore convertit une fraction de l’énergie bleue incidente en lumière de plus grande longueur d’onde, typiquement dans le jaune. Le spectre total devient alors la superposition du bleu résiduel transmis et de l’émission jaune du phosphore. Le système visuel humain interprète cette combinaison comme du blanc.

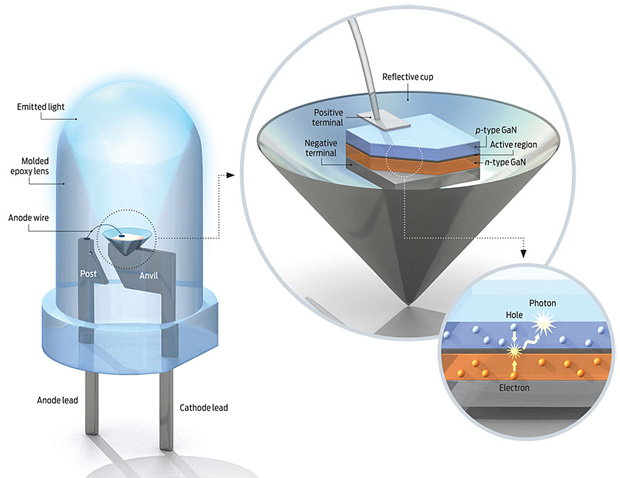

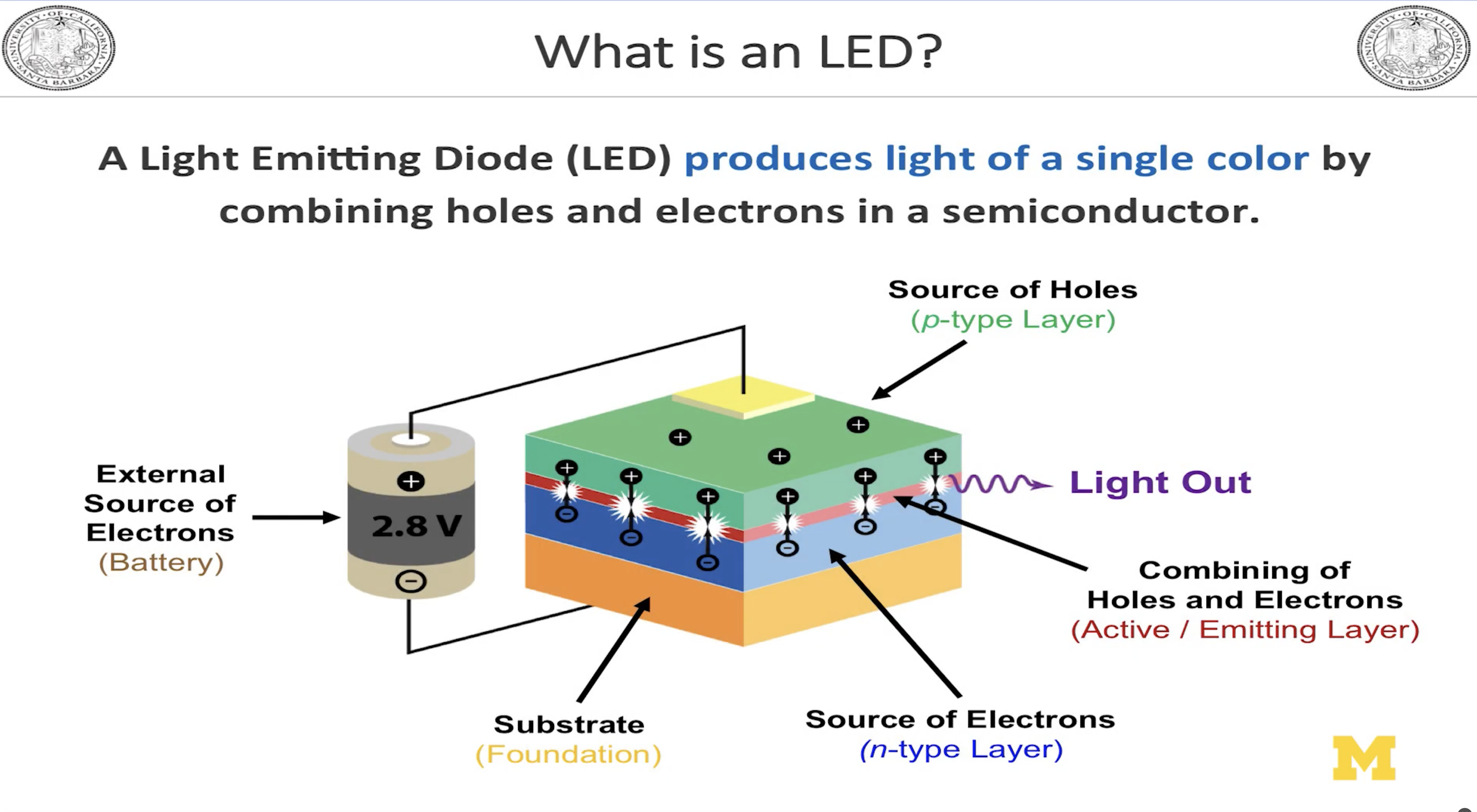

Fonctionnement d’une LED bleue à jonction p–n

Dans une LED bleue moderne, le matériau actif est généralement un alliage de nitrure d’indium et de gallium (InGaN), déposé sous forme de couches minces constituant une jonction p–n. La zone n est dopée de manière à fournir un excès d’électrons (porteurs majoritaires), tandis que la zone p est dopée pour contenir un excès de trous. À l’équilibre, une région appauvrie se forme à l’interface p–n : les électrons et les trous se recombinent partiellement, créant une zone sans porteurs libres et un champ électrique interne. Cette barrière empêche toute circulation spontanée de courant. Lorsque la diode est polarisée en direct, la tension appliquée réduit la barrière de potentiel. Des électrons sont alors injectés depuis la zone n vers la zone p, tandis que des trous sont injectés en sens inverse. Dans la région active — souvent constituée de puits quantiques InGaN — les électrons et les trous se rencontrent. La recombinaison d’un électron de la bande de conduction avec un trou de la bande de valence correspond à une transition électronique d’énergie voisine de l’énergie de bande interdite $E_g$. Si cette transition est radiative, l’énergie est émise sous forme d’un photon : \[ E_{\text{photon}} \approx E_g \]

Pour un alliage InGaN adapté à l’émission bleue, l’énergie de bande interdite correspond typiquement à une longueur d’onde d’environ 450 nm. La couleur émise est donc directement déterminée par la valeur de $E_g$, laquelle dépend de la composition en indium de l’alliage.

Ainsi, la LED convertit directement une énergie électrique en énergie lumineuse grâce à l’injection contrôlée de porteurs et à leur recombinaison radiative dans la jonction p–n.

Dopage du matériau InGaN : réalisation des zones p et n

Le fonctionnement d’une LED à base de nitrures III–V repose sur la formation d’une jonction p–n au sein d’hétérostructures GaN/InGaN. La création de ces régions nécessite l’introduction contrôlée d’impuretés capables de modifier la concentration et la nature des porteurs de charge. Dans les nitrures, le dopage présente des spécificités importantes liées à la large bande interdite du matériau et à la nature ionique partielle des liaisons.

Dopage de type n : rôle du silicium

Le dopage de type n dans GaN et InGaN est obtenu principalement par l’introduction de silicium. L’atome de silicium se substitue à un atome de gallium dans le réseau cristallin de structure wurtzite. Le gallium possède trois électrons de valence, alors que le silicium en possède quatre. Cette substitution introduit donc un électron excédentaire faiblement lié au réseau cristallin.

Cet électron supplémentaire occupe un niveau donneur situé très proche du bord de la bande de conduction, légèrement en-dessous du minimum de la bande de conduction. À température ambiante, le matériau est facilement ionisé thermiquement et contribue à la conduction électrique. Le matériau devient alors de type n, avec les électrons comme porteurs majoritaires. Ce dopage est relativement efficace et technologiquement maîtrisé, ce qui permet d’obtenir des concentrations élevées en porteurs libres.

Dans la pratique industrielle des LED InGaN, le silicium constitue le dopant standard pour la région n, car il combine bonne solubilité dans le réseau, activation efficace et stabilité chimique.

Dopage de type p : rôle du magnésium

Le dopage de type p est plus délicat dans les nitrures à large bande interdite. Il est réalisé essentiellement par l’introduction de magnésium. Le magnésium se substitue lui aussi à un atome de gallium dans le réseau cristallin. Or le magnésium ne possède que deux électrons de valence, contre trois pour le gallium. Cette substitution crée un déficit électronique, correspondant à un niveau accepteur.

Du point de vue électronique, le magnésium introduit un niveau énergétique situé au-dessus de la bande de valence. Lorsqu’un électron de la bande de valence est thermiquement excité vers ce niveau accepteur, il laisse derrière lui un trou mobile dans la bande de valence. Le matériau devient alors de type p, avec les trous comme porteurs majoritaires.

Cependant, dans GaN, le niveau accepteur associé au magnésium est relativement profond (de l’ordre de quelques centaines de millielectronvolts au-dessus de la bande de valence). Cela signifie qu’à température ambiante, seule une fraction des accepteurs est ionisée. La concentration effective de trous reste donc plus faible que celle des électrons dans les régions dopées n. De plus, des traitements thermiques spécifiques sont nécessaires pour activer pleinement le magnésium après la croissance épitaxiale.

Conséquences physiques et technologiques

La différence de facilité entre le dopage n et le dopage p constitue une caractéristique majeure des nitrures III–V. Dans les matériaux à large bande interdite comme GaN ou InGaN, les niveaux accepteurs tendent à être plus profonds, ce qui rend le dopage p intrinsèquement plus difficile que dans des semi-conducteurs à bande interdite plus étroite tels que le silicium.

La maîtrise du dopage au magnésium a représenté une étape décisive dans le développement des LED bleues efficaces dans les années 1990. Elle a permis la réalisation de jonctions p–n performantes et l’injection efficace de porteurs dans les régions actives InGaN où se produit la recombinaison radiative.

Ainsi, dans les LED modernes à base d’InGaN, la région n est généralement dopée au silicium, tandis que la région p est dopée au magnésium. L’interaction entre ces deux zones sous polarisation directe permet l’injection d’électrons et de trous dans la région active et la production de lumière bleue par recombinaison radiative.

Formation et équilibre d’une jonction p–n

La compréhension du fonctionnement d’une LED ou d’une diode passe d’abord par une description rigoureuse de la jonction p–n à l’équilibre, c’est-à-dire en l’absence de polarisation externe. Contrairement à une intuition fréquente, il n’existe pas d’accumulation massive de charges mobiles dans les régions p et n. Le système s’organise spontanément de manière plus subtile.

Les régions p et n avant contact : des milieux globalement neutres

Une région dopée n contient une forte concentration d’électrons libres. Ces électrons proviennent des atomes donneurs, qui ont cédé un électron au réseau cristallin. Après ionisation, ces donneurs deviennent des ions positifs fixes. L’ensemble reste électriquement neutre : la charge négative des électrons libres compense la charge positive des dopants ionisés.

De même, une région dopée p contient une forte concentration de trous. Les accepteurs ayant capté un électron deviennent des ions négatifs fixes. Là encore, la neutralité globale est respectée : les charges mobiles et les charges fixes se compensent.

Mise en contact : la diffusion spontanée

Lorsque les régions p et n sont mises en contact, la situation change immédiatement. Il existe un fort gradient de concentration : beaucoup d’électrons côté n, très peu côté p ; beaucoup de trous côté p, très peu côté n.

Comme tout système physique soumis à un gradient, les porteurs diffusent spontanément. Les électrons traversent l’interface depuis la région n vers la région p, tandis que les trous diffusent en sens inverse.

Cette phase initiale est analogue à l’ouverture d’une cloison entre deux compartiments contenant des gaz de concentrations différentes : les particules se répartissent naturellement.

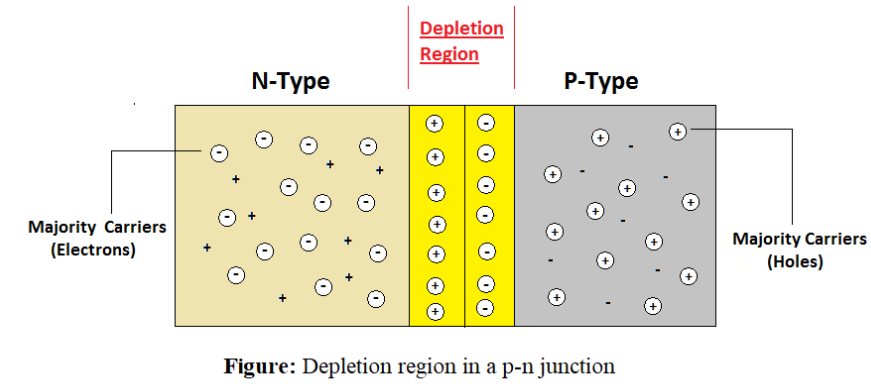

Naissance de la zone de déplétion

Lorsque des électrons quittent la région n proche de l’interface, ils laissent derrière eux des ions donneurs positifs immobiles. De même, lorsque des trous quittent la région p, ils laissent des ions accepteurs négatifs fixes.

Il apparaît alors, autour de l’interface, une région appauvrie en porteurs mobiles mais contenant des charges fixes de signes opposés de part et d’autre. Cette région est appelée zone de déplétion ou zone appauvrie.

Cette séparation de charges fixes engendre un champ électrique interne orienté de la région n vers la région p. Ce champ crée une barrière de potentiel.

On peut aussi comparer ce phénomène à la charge d’un condensateur. Lorsque les électrons diffusent de la zone n vers la zone p, ils laissent derrière eux des charges fixes positives, tandis qu’ils accumulent des charges négatives du côté p. Cette séparation de charges crée un champ électrique interne, exactement comme dans un condensateur. Plus la diffusion progresse, plus ce champ augmente, et plus il s’oppose au mouvement supplémentaire des porteurs. L’équilibre est atteint lorsque la force due au champ électrique compense exactement la force de diffusion.

Équilibre : compensation entre diffusion et dérive

Le champ électrique interne agit désormais sur les porteurs restants. Il tend à repousser les électrons vers la région n et les trous vers la région p. Ce mouvement induit par le champ est appelé courant de dérive.

À l’équilibre, le courant de diffusion, dû au gradient de concentration, est exactement compensé par le courant de dérive, dû au champ électrique interne. La somme des deux est nulle.

Il peut exister des mouvements microscopiques permanents de porteurs, mais il n’y a aucun courant net à travers la jonction. Le système est dans un état stationnaire.

Il est crucial de comprendre que les régions p et n loin de l’interface restent globalement neutres. Les charges responsables du champ électrique sont localisées uniquement dans la zone de déplétion et correspondent aux dopants ionisés, qui sont fixes dans le réseau cristallin.

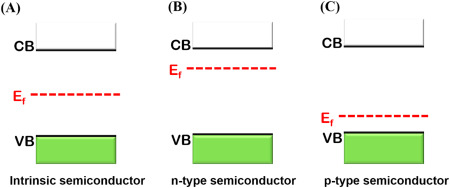

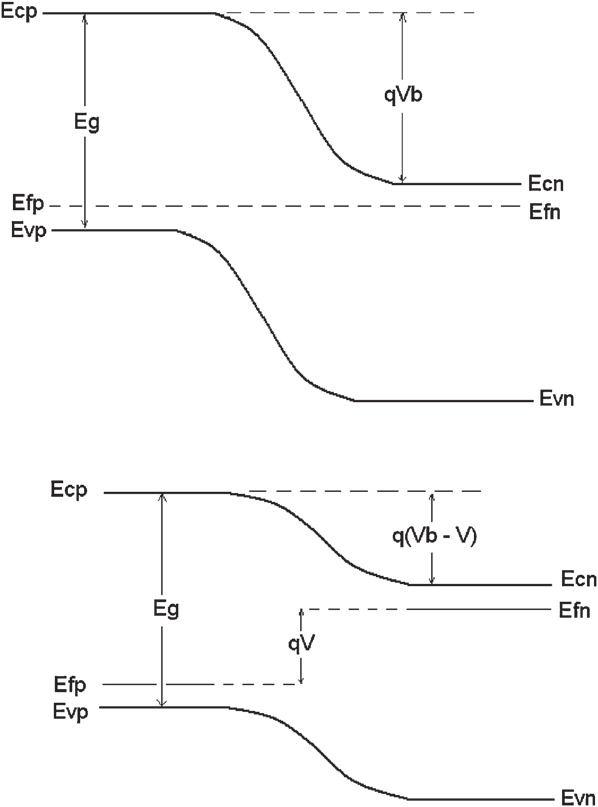

Alignement du niveau de Fermi

Du point de vue énergétique, l’équilibre thermodynamique impose que le niveau de Fermi soit constant dans tout le dispositif. Pour satisfaire cette condition, les bandes d’énergie se courbent au voisinage de la jonction. Cette courbure traduit précisément l’existence du champ électrique interne.

On peut interpréter cette situation comme un réajustement spontané du paysage énergétique afin que l’ensemble du système atteigne un état d’équilibre unique.

Vision synthétique

À l’équilibre, une jonction p–n présente donc trois caractéristiques fondamentales : une zone de déplétion contenant des charges fixes, un champ électrique interne créant une barrière de potentiel, et l’absence de courant net.

La jonction ne correspond pas à une accumulation massive d’électrons d’un côté et de trous de l’autre, mais à une organisation fine des charges fixes qui empêche toute circulation spontanée. Ce n’est qu’en appliquant une polarisation externe que cette barrière pourra être modifiée et que l’injection de porteurs deviendra possible.

Nature physique des trous dans un semi-conducteur de type p

Dans un semi-conducteur dopé p, les porteurs majoritaires ne sont pas des particules matérielles distinctes, mais des trous, c’est-à-dire des états électroniques vacants dans la bande de valence. À l’état fondamental, la bande de valence d’un cristal est entièrement remplie d’électrons. Lorsque l’on introduit un dopant accepteur, comme le magnésium dans GaN, celui-ci capte un électron du réseau cristallin. L’accepteur devient alors un ion négatif fixe, et l’électron capturé provient de la bande de valence. Il subsiste ainsi un état inoccupé dans cette bande : ce défaut d’occupation est appelé trou.

Bien qu’un trou corresponde physiquement à l’absence d’un électron, il se comporte dynamiquement comme une quasi-particule réelle. En effet, lorsqu’un électron voisin vient combler cet état vacant, il laisse à son tour un nouvel état vide derrière lui. Le déplacement successif des électrons dans la bande de valence donne l’impression qu’une charge positive se déplace dans le sens opposé. Mathématiquement, ce comportement peut être décrit comme celui d’une particule de charge (+e) et de masse effective déterminée par la structure de la bande de valence.

Il est essentiel de souligner qu’un trou n’est ni un proton ni une lacune atomique : il s’agit d’une excitation collective du système électronique du cristal. Dans une région dopée p, les porteurs mobiles responsables du courant sont donc ces états vacants de la bande de valence, tandis que les charges négatives fixes correspondent aux accepteurs ionisés incorporés dans le réseau.

Le rôle du phosphore : le cas du YAG:Ce³⁺

Le matériau emblématique de cette technologie est le grenat d’yttrium et d’aluminium dopé au cérium trivalent, souvent noté YAG:Ce³⁺. Il s’agit d’un cristal isolant dans lequel une faible concentration d’ions Ce³⁺ remplace une partie des ions Y³⁺ dans la structure.

L’ion Ce³⁺ joue ici le rôle d’activateur luminescent. Sa configuration électronique comporte un électron 4f¹. Contrairement aux transitions f–f des terres rares, généralement étroites et peu intenses, l’émission du cérium implique une transition entre les niveaux 5d excités et le niveau fondamental 4f. Or les orbitales 5d sont fortement influencées par le champ cristallin du réseau hôte. Cela élargit considérablement la bande d’émission et produit un spectre large couvrant une partie importante du domaine visible, centré dans le jaune.

Le mécanisme est le suivant. Le photon bleu issu de la LED est absorbé par l’ion Ce³⁺, qui passe d’un état 4f à un état 5d excité. Après une relaxation non radiative vers le niveau 5d le plus bas, l’ion retourne vers le niveau 4f en émettant un photon de plus faible énergie, donc de plus grande longueur d’onde. Cette perte d’énergie entre absorption et émission correspond au décalage de Stokes. Elle provient de la relaxation vibratoire dans le réseau cristallin.

L’émission résultante est large bande, ce qui est crucial pour produire une lumière visuellement agréable. Si l’émission était trop étroite, la restitution des couleurs serait médiocre.

Synthèse spectrale et perception du blanc

Le blanc produit par ces dispositifs n’est pas un spectre continu comme celui d’un corps noir. Il s’agit d’un spectre composé de deux contributions principales : un pic étroit dans le bleu correspondant à l’émission directe de la LED, et une bande large dans le jaune correspondant à l’émission du phosphore.

L’œil humain ne perçoit pas le spectre dans sa finesse physique, mais via trois types de photorécepteurs sensibles approximativement au bleu, au vert et au rouge. Si la combinaison spectrale excite ces trois types de cônes dans des proportions appropriées, la sensation résultante est celle d’une lumière blanche. Le réglage de la température de couleur (blanc chaud, neutre ou froid) dépend du rapport entre la composante bleue résiduelle et la composante jaune convertie.

Dans les LED dites “blanc chaud”, la conversion est plus importante : davantage de bleu est transformé en jaune, ce qui déplace l’équilibre spectral vers des teintes plus chaudes. À l’inverse, un blanc froid conserve une fraction plus élevée de bleu non converti.

Limites et perfectionnements

Le système YAG:Ce³⁺ présente toutefois une limite : il manque de composante rouge profonde, ce qui peut réduire l’indice de rendu des couleurs. Pour améliorer la qualité spectrale, les LED modernes utilisent souvent plusieurs phosphores complémentaires, incluant des terres rares comme Eu²⁺ ou des nitrures activés, afin d’enrichir la partie rouge du spectre.

Ainsi, la révolution de l’éclairage solide résulte d’une convergence remarquable entre la physique des semi-conducteurs (génération efficace de photons bleus) et la spectroscopie des terres rares (conversion contrôlée vers des émissions larges bandes). Elle illustre parfaitement comment la maîtrise des niveaux électroniques dans les solides permet de façonner à volonté la lumière que nous percevons.

Émission lumineuse dans une LED InGaN et dans un phosphore aux terres rares. Deux physiques différentes : bandes délocalisées vs niveaux localisés

I. Structure électronique d’un semi-conducteur : notion de bandes

Dans un cristal comme le nitrure de gallium (GaN) ou l’alliage InGaN, les atomes sont arrangés périodiquement. Les orbitales atomiques se recouvrent et donnent naissance à des bandes d’énergie continues.

On distingue :

• la bande de valence, remplie à l’équilibre,
• la bande de conduction, vide à l’équilibre,
• une région interdite entre les deux : la bande interdite $E_g$.

Il est fondamental de comprendre que la bande interdite ne contient aucun état électronique autorisé dans le cristal parfait. Elle ne correspond pas à un “niveau intermédiaire”, mais à une zone d’énergie où aucun électron ne peut exister dans l’approximation idéale.

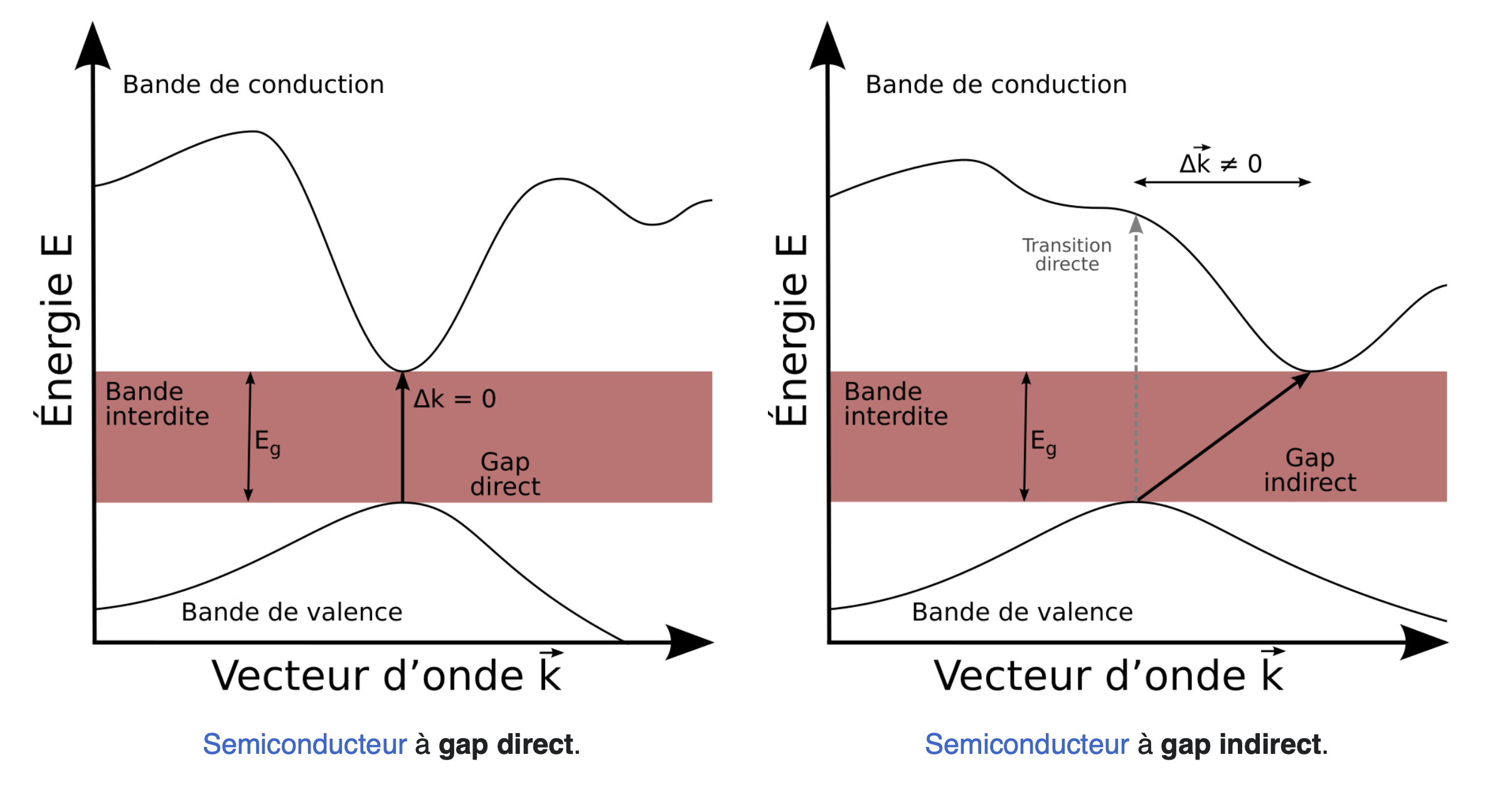

Dans GaN ou InGaN, le gap est dit direct : le maximum de la bande de valence et le minimum de la bande de conduction se trouvent au même vecteur d’onde $k$. Cette propriété est cruciale pour l’émission lumineuse efficace.

II. Que fait réellement la polarisation d’une LED ?

Dans une LED, on ne “promeut” pas des électrons de la valence vers la conduction par absorption optique.

On injecte des porteurs.

Lorsque la jonction p–n est polarisée en direct :

• des électrons sont injectés dans la bande de conduction,
• des trous sont injectés dans la bande de valence,
• ils se rencontrent dans la zone active (souvent un puits quantique InGaN).

On crée ainsi une situation hors équilibre où :

• la bande de conduction est partiellement peuplée,
• la bande de valence contient des trous.

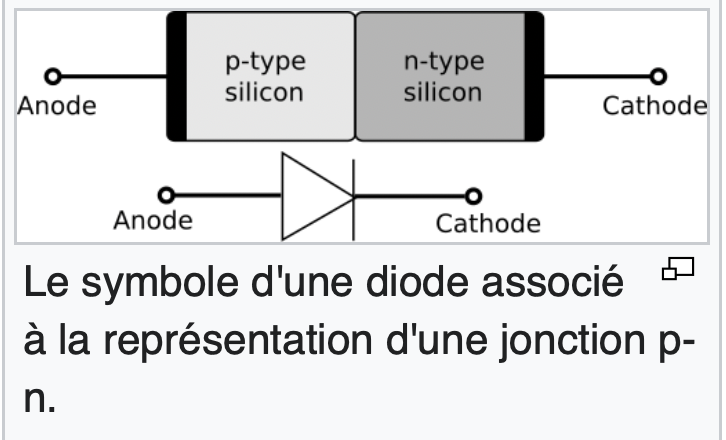

  Jonction p-n

III. Recombinaison radiative interbande

La lumière bleue est produite par une recombinaison interbande :

\[ \text{électron (conduction)} + \text{trou (valence)} \rightarrow \text{photon} \]

L’énergie du photon vaut approximativement :

\[ h\nu \approx E_g \]

Il n’y a pas d’état intermédiaire dans la bande interdite.

La transition correspond à un électron qui passe directement : du bas de la bande de conduction vers le haut de la bande de valence.

Dans un gap direct comme InGaN, cette transition est très probable, car elle ne nécessite pas de changement de quantité de mouvement cristalline. Aucun phonon n’est requis pour conserver l’impulsion.

IV. Et les états dans la bande interdite ?

Dans un cristal réel, des défauts ou impuretés peuvent introduire des niveaux localisés dans le gap.

Ces niveaux peuvent servir de pièges :

\[ \text{conduction} \rightarrow \text{niveau piège} \rightarrow \text{valence} \]

Ce mécanisme est appelé recombinaison de Shockley–Read–Hall.

Il est en général :

• non radiatif,
• dissipatif (énergie convertie en vibrations du réseau),
• défavorable au rendement lumineux.

Dans une LED performante, on cherche précisément à minimiser ces centres.

V. Cas des puits quantiques InGaN

Les LED modernes contiennent des puits quantiques :

• une fine couche InGaN
• confinée entre des couches de GaN.

Dans ce cas :

• les électrons occupent des sous-niveaux quantifiés de la bande de conduction,
• les trous occupent des sous-niveaux de la bande de valence.

La recombinaison se fait entre ces sous-niveaux.

Mais ces niveaux restent issus des bandes autorisées du semi-conducteur.

Ce ne sont pas des niveaux isolés dans le gap comme dans un centre dopant.

VI. Comparaison avec un phosphore aux terres rares (YAG:Ce³⁺)

La situation est radicalement différente dans un phosphore comme le YAG dopé au Ce³⁺.

Le YAG est un isolant à large bande interdite.

Les ions Ce³⁺ introduisent des niveaux électroniques discrets dans cette bande p: interdite.

On a alors :

• niveau fondamental 4f localisé,
• niveaux excités 5d localisés.

Le processus est :

1. absorption d’un photon bleu,
2. excitation 4f → 5d,
3. relaxation vers le bas du multiplet 5d,
4. émission 5d → 4f (lumière jaune).

Ici, l’émission se fait entièrement à l’intérieur du gap du matériau hôte.

Ce sont des niveaux atomiques modifiés par le champ cristallin, pas des bandes délocalisées.

VII. Différence conceptuelle essentielle

Dans une LED InGaN :

• la lumière provient d’une transition entre bandes étendues du cristal,
• les états sont délocalisés,
• l’énergie est fixée par le gap du semi-conducteur.

Dans un phosphore aux terres rares :

• la lumière provient de transitions entre niveaux localisés d’un ion dopant,
• les états sont quasi atomiques,
• l’énergie dépend des niveaux 4f et 5d modifiés par le champ cristallin.

VIII. Schéma mental simplifié

Vous pouvez garder en tête l’image suivante :

Semi-conducteur LED

→ transition verticale entre deux falaises énergétiques continues.

Phosphore aux terres rares

→ saut entre deux marches d’escalier localisées à l’intérieur d’un grand vide énergétique.

Attention au mot phosphore

Il convient de préciser le sens du mot « phosphore » dans le contexte de l’éclairage solide. Dans l’industrie des LED et des dispositifs luminescents, le terme « phosphore » ne désigne pas l’élément chimique phosphore (P). Il s’agit d’un terme historique, hérité des premiers matériaux capables d’émettre de la lumière après excitation. Étymologiquement, le mot vient du grec *phôs* (lumière) et *phorein* (porter), signifiant « porteur de lumière ». Avec le temps, il a été adopté pour désigner tout matériau luminescent utilisé dans les écrans, les tubes fluorescents ou les LED, indépendamment de sa composition chimique.

Ainsi, le matériau utilisé dans les LED blanches classiques, le grenat d’yttrium et d’aluminium dopé au cérium (Y₃Al₅O₁₂:Ce³⁺), est couramment appelé « phosphore jaune », bien qu’il ne contienne aucun atome de phosphore. Il s’agit en réalité d’un cristal isolant dopé par une faible concentration d’ions activateurs Ce³⁺, responsables de l’émission lumineuse. Dans un contexte scientifique rigoureux, le terme plus approprié est celui de « luminophore », qui désigne un solide capable d’absorber une excitation (optique, électrique ou électronique) et de réémettre une lumière visible par un processus de luminescence.

Cette distinction terminologique est importante, car elle évite toute confusion entre un élément chimique particulier et une fonction physique générale. Dans les LED blanches, le « phosphore » est donc un luminophore aux terres rares assurant la conversion spectrale du rayonnement bleu émis par la diode vers une émission plus large dans le jaune ou le rouge, permettant la synthèse d’une lumière perçue comme blanche.

La quête de la LED bleue : un verrou technologique

Pendant plusieurs décennies, la technologie des diodes électroluminescentes est restée limitée aux émissions rouges, orange ou vertes. Dès les années 1960, des LED rouges à base d’arséniures ou de phosphures de gallium étaient disponibles, mais la réalisation d’une LED bleue intense et efficace constituait un obstacle majeur. Or, sans source bleue performante, il était impossible de produire une lumière blanche par synthèse additive ou par conversion spectrale.

Le problème n’était pas conceptuel mais technologique. L’émission bleue exige un semi-conducteur à large bande interdite, typiquement supérieure à 2,5 eV. Le nitrure de gallium (GaN) apparaissait comme un candidat naturel, mais sa croissance cristalline de haute qualité s’est révélée extrêmement difficile. Les défauts structuraux, les dislocations et les problèmes de dopage p rendaient les dispositifs peu efficaces. Pendant longtemps, la communauté scientifique considéra même le GaN comme un matériau quasi inutilisable pour des LED de forte puissance.

Les travaux pionniers sur les nitrures de gallium

Dans les années 1980 et 1990, des avancées décisives sont réalisées au Japon. Les travaux de Isamu Akasaki et Hiroshi Amano à l’Université de Nagoya démontrent qu’il est possible d’obtenir du GaN de haute qualité en utilisant des couches tampons appropriées déposées sur saphir. Ils parviennent également à résoudre un problème central : le dopage p du GaN, indispensable à la fabrication de jonctions p–n efficaces.

Parallèlement, chez Nichia, Shuji Nakamura développe des techniques industrielles innovantes de croissance du nitrure de gallium et de l’alliage InGaN. L’introduction d’indium permet d’ajuster la largeur de la bande interdite et d’optimiser l’émission dans le bleu. Surtout, la mise en œuvre de puits quantiques InGaN/GaN améliore considérablement l’efficacité radiative. Ces dispositifs présentent un rendement lumineux sans précédent dans le domaine du bleu.

La LED bleue intense devient alors une réalité technologique au début des années 1990.

De la LED bleue à la lumière blanche

La disponibilité d’une source bleue puissante ouvre immédiatement la voie à la production de lumière blanche. Deux approches sont envisageables : la synthèse additive à partir de LED rouge, verte et bleue, ou la conversion spectrale d’une LED bleue par un luminophore.

La solution la plus simple et la plus robuste consiste à utiliser une LED bleue couplée à un luminophore jaune, typiquement un grenat d’yttrium et d’aluminium dopé au cérium trivalent (YAG:Ce³⁺). Le rayonnement bleu excite les ions Ce³⁺, qui réémettent une lumière jaune large bande. La superposition du bleu résiduel et du jaune converti est perçue comme blanche par l’œil humain.

Cette architecture s’avère remarquablement efficace, compacte et durable. Elle constitue le socle technologique des LED blanches modernes.

Une révolution industrielle et sociétale

L’impact de cette innovation dépasse largement le cadre académique. Les LED blanches offrent un rendement énergétique très supérieur aux lampes à incandescence et aux tubes fluorescents. Leur durée de vie est considérablement plus longue, leur robustesse mécanique élevée, et leur taille réduite permet une intégration aisée dans de multiples dispositifs.

Elles transforment progressivement l’éclairage public, domestique et industriel. Elles deviennent également essentielles pour le rétroéclairage des écrans à cristaux liquides, puis pour de nombreuses applications dans l’électronique grand public. Cette avancée marque le début de l’ère de l’éclairage solide, fondé non plus sur le rayonnement thermique mais sur la physique quantique des semi-conducteurs.

La reconnaissance scientifique : le prix Nobel 2014

Le 7 octobre 2014, le prix Nobel de physique est attribué à Shuji Nakamura, Isamu Akasaki et Hiroshi Amano pour l’invention des diodes électroluminescentes bleues efficaces. Le comité Nobel souligne que cette réalisation a permis le développement de sources lumineuses blanches nouvelles, économes en énergie et durables.

Cette distinction consacre non seulement une prouesse technologique, mais aussi la résolution d’un problème fondamental de science des matériaux et de physique des semi-conducteurs. Elle illustre comment la maîtrise fine des propriétés électroniques des solides peut conduire à une transformation profonde des technologies de la lumière.

Impact énergétique de la révolution des LED

Avant l’essor des LED blanches, l’éclairage reposait principalement sur les lampes à incandescence et les tubes fluorescents. Les lampes à incandescence présentent un rendement lumineux très faible : à peine 5 % de l’énergie électrique est convertie en lumière visible, le reste étant dissipé sous forme de chaleur. Leur efficacité lumineuse typique est de l’ordre de 10 à 15 lumens par watt (lm/W).

Les tubes fluorescents ont représenté un progrès important, avec des efficacités comprises entre 60 et 100 lm/W. Toutefois, les LED modernes atteignent aujourd’hui couramment 120 à 200 lm/W pour les dispositifs commerciaux, et dépassent 250 lm/W en laboratoire. Autrement dit, à flux lumineux égal, une LED peut consommer 5 à 10 fois moins d’électricité qu’une lampe à incandescence et environ deux fois moins qu’un tube fluorescent.

Poids de l’éclairage dans la consommation mondiale

Historiquement, l’éclairage représentait près de 15 à 20 % de la consommation mondiale d’électricité au début des années 2000. Avec la généralisation progressive des LED, cette part a significativement diminué. Elle est aujourd’hui estimée autour de 10 à 15 % selon les pays et les secteurs.

Pour donner un ordre de grandeur exploitable en exercice :

• La production mondiale d’électricité est de l’ordre de 30 000 TWh par an.
• Si l’éclairage représente 12 % de cette production, cela correspond à environ \[ 0{,}12 \times 30\,000 \approx 3\,600 \text{ TWh/an}. \]

C’est une quantité considérable d’énergie, comparable à la consommation électrique annuelle d’un grand continent.

Exemple chiffré

Considérons une ampoule domestique fournissant 800 lumens, correspondant approximativement à l’ancienne « ampoule 60 W » à incandescence.

• Incandescence : 60 W
• Fluorescent compact : environ 15 W
• LED moderne : environ 8 à 10 W

Si cette lampe fonctionne 3 heures par jour :

• Incandescence : \[ 60 \times 3 \times 365 \approx 65\,700 \text{ Wh} \approx 66 \text{ kWh/an} \]
• LED 9 W : \[ 9 \times 3 \times 365 \approx 9\,855 \text{ Wh} \approx 10 \text{ kWh/an} \]

La différence est d’environ 56 kWh par an pour une seule lampe.

Dans un logement comportant 15 points lumineux, l’économie annuelle devient :

\[ 15 \times 56 \approx 840 \text{ kWh/an} \]

À l’échelle d’un million de logements, cela représente :

\[ 840 \times 10^6 = 840 \text{ GWh/an} \]

On atteint donc rapidement des économies énergétiques à l’échelle de centrales électriques.

Impact sur les émissions de CO₂

Si l’on adopte un facteur moyen mondial d’émission de 400 g de CO₂ par kWh (ordre de grandeur global dépendant du mix énergétique), l’économie annuelle de 840 kWh par logement correspond à :

\[ 840 \times 0{,}4 = 336 \text{ kg de CO₂/an} \]

Multiplié par un million de logements, cela donne :

\[ 336\,000 \text{ tonnes de CO₂/an} \]

La diffusion massive des LED a donc un impact climatique mesurable.

Une transition fondée sur la physique quantique

Ce qui est remarquable, et pédagogiquement intéressant à souligner, c’est que cette transition énergétique mondiale repose sur un phénomène microscopique : la recombinaison radiative d’électrons et de trous dans un semi-conducteur à gap direct, combinée à la conversion spectrale par des ions de terres rares.

Autrement dit, une compréhension fine des niveaux électroniques et des transitions quantiques a conduit à une réduction tangible de la consommation énergétique planétaire. C’est un exemple particulièrement clair du lien entre physique fondamentale, science des matériaux et enjeux énergétiques globaux.

Les nitrures de gallium et d’indium : fondements matériels des LED bleues

Un semi-conducteur à large bande interdite

Le nitrure de gallium (GaN) appartient à la famille des semi-conducteurs III–V et se caractérise par une large bande interdite directe, d’environ 3,4 eV à température ambiante. Cette valeur correspond à une énergie photonique située dans l’ultraviolet proche. En alliage avec le nitrure d’indium (InN), dont la bande interdite est beaucoup plus faible, il devient possible d’ajuster continûment l’énergie du gap en fonction de la teneur en indium. L’alliage In$_x$Ga$_{1-x}$N permet ainsi de couvrir une large partie du spectre visible, du violet jusqu’au vert, en contrôlant la composition chimique.

Le caractère direct de la bande interdite est un élément essentiel. Dans un semi-conducteur à gap direct, le minimum de la bande de conduction et le maximum de la bande de valence se trouvent au même vecteur d’onde cristallin. Cette propriété rend les transitions radiatives particulièrement probables, car la conservation de la quantité de mouvement ne nécessite pas l’intervention d’un phonon. C’est précisément ce qui rend les nitrures adaptés à l’émission lumineuse efficace.

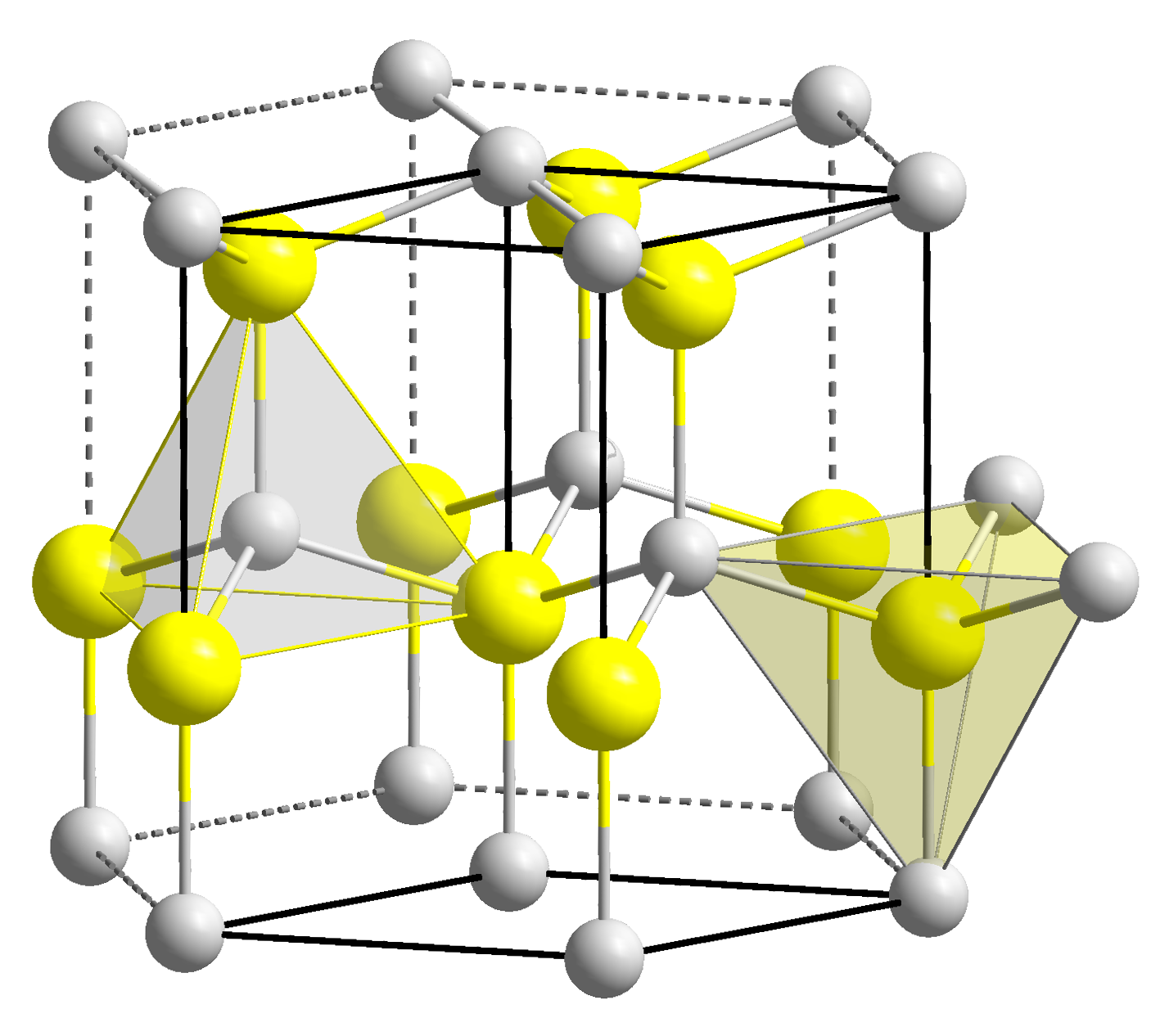

Structure cristalline et contraintes épitaxiales

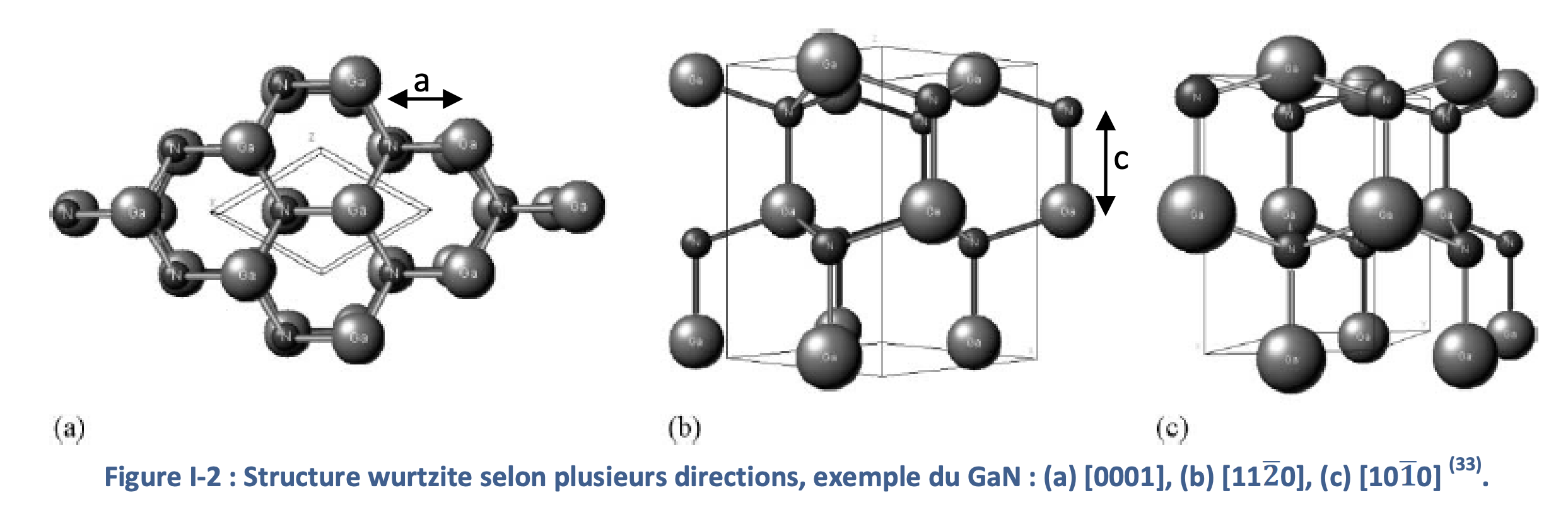

Le GaN cristallise généralement dans la structure hexagonale wurtzite. Cette structure polaire induit des effets électriques internes importants, notamment des champs de polarisation spontanée et piézoélectrique. Lorsque l’on fabrique des hétérostructures InGaN/GaN, les différences de paramètre de maille génèrent des contraintes mécaniques qui modifient les propriétés électroniques. Ces effets jouent un rôle déterminant dans le fonctionnement des puits quantiques utilisés dans les LED modernes.

La croissance cristalline des nitrures a longtemps constitué un défi majeur. Le GaN ne disposait pas de substrat natif de haute qualité, ce qui a conduit à l’utilisation de substrats alternatifs comme le saphir ou le carbure de silicium. L’introduction de couches tampons adaptées a permis de réduire la densité de dislocations et d’améliorer considérablement la qualité cristalline. Ces progrès ont été décisifs pour l’obtention de dispositifs performants.

Ajustement du gap par l’alliage InGaN

L’alliage InGaN permet un réglage fin de la bande interdite par modification de la fraction molaire d’indium. L’ajout d’indium réduit l’énergie du gap, ce qui décale l’émission vers des longueurs d’onde plus grandes. Une faible teneur en indium conduit à une émission dans le violet ou le bleu profond, tandis qu’une teneur plus élevée déplace l’émission vers le bleu-vert.

Cependant, l’incorporation d’indium dans le réseau cristallin introduit des contraintes importantes en raison de la différence de taille atomique entre Ga et In. Ces contraintes peuvent induire des fluctuations locales de composition, créant des zones de confinement potentiel pour les porteurs. Paradoxalement, ces inhomogénéités peuvent améliorer l’efficacité radiative en localisant les électrons et les trous et en réduisant la probabilité de recombinaisons non radiatives.

Les puits quantiques InGaN/GaN

Les LED modernes reposent sur des structures à puits quantiques multiples. Une fine couche d’InGaN, d’épaisseur nanométrique, est insérée entre des couches de GaN de plus large bande interdite. Les porteurs injectés sont confinés dans cette région active. Ce confinement quantique modifie la densité d’états électronique et augmente la probabilité de recombinaison radiative.

Dans ces puits quantiques, les niveaux d’énergie ne sont plus continus mais quantifiés selon la direction de confinement. Les transitions radiatives se produisent entre les sous-niveaux électroniques et trou correspondants. L’ingénierie précise de l’épaisseur des couches et de la composition permet d’optimiser l’émission en termes de longueur d’onde et d’efficacité.

Puits quantiques et confinement électronique

Un puits quantique apparaît lorsqu’un électron (ou un trou) est confiné dans une région de très faible épaisseur, typiquement de quelques nanomètres, comprise entre deux matériaux de plus large bande interdite. Dans une hétérostructure semi-conductrice, par exemple une couche mince d’InGaN insérée entre des couches de GaN, la discontinuité des bandes de conduction et de valence crée un « creux de potentiel » pour les porteurs de charge. Classiquement, une particule pourrait prendre n’importe quelle énergie dans ce puits. Mais à l’échelle nanométrique, la description quantique impose des conditions aux limites sur la fonction d’onde : seules certaines longueurs d’onde électroniques sont compatibles avec l’épaisseur de la couche. Il en résulte une quantification des niveaux d’énergie dans la direction du confinement, tandis que le mouvement reste libre dans les deux directions parallèles au plan de la couche. Le système devient ainsi quasi bidimensionnel. Cette quantification modifie la densité d’états électronique et permet de contrôler finement l’énergie des transitions optiques. Dans les diodes électroluminescentes modernes, la recombinaison radiative des électrons et des trous se produit préférentiellement dans ces puits quantiques, ce qui améliore l’efficacité et permet d’ajuster la longueur d’onde émise en jouant simplement sur l’épaisseur de la couche confinée ou sur sa composition chimique.

Robustesse et propriétés électroniques

Les nitrures de gallium et d’indium présentent également une grande stabilité thermique et chimique. Leur large bande interdite leur confère une forte résistance aux champs électriques élevés et aux températures importantes. Ces propriétés rendent les dispositifs à base de GaN adaptés non seulement aux LED, mais aussi à l’électronique de puissance et aux applications haute fréquence.

Le dopage contrôlé du GaN a constitué un obstacle majeur, en particulier pour le type p. La réussite du dopage au magnésium, activé par des traitements thermiques appropriés, a permis la réalisation de jonctions p–n efficaces. Cette maîtrise du dopage est l’un des jalons technologiques essentiels ayant conduit à la LED bleue à haut rendement.

Un matériau au cœur de l’éclairage solide

L’association d’un gap direct ajustable, d’une robustesse mécanique et thermique remarquable et d’une compatibilité avec les architectures à puits quantiques fait du système InGaN/GaN le matériau central de l’éclairage solide moderne. La production de photons bleus efficaces dans ces hétérostructures constitue la brique fondamentale permettant ensuite la conversion spectrale par des luminophores aux terres rares pour obtenir une lumière blanche.

Ainsi, même si les nitrures ne relèvent pas directement de la chimie des terres rares, ils forment le socle physique indispensable sur lequel repose l’ensemble de la technologie des LED blanches contemporaines.

Les semi-conducteurs III–V

Définition et nature chimique

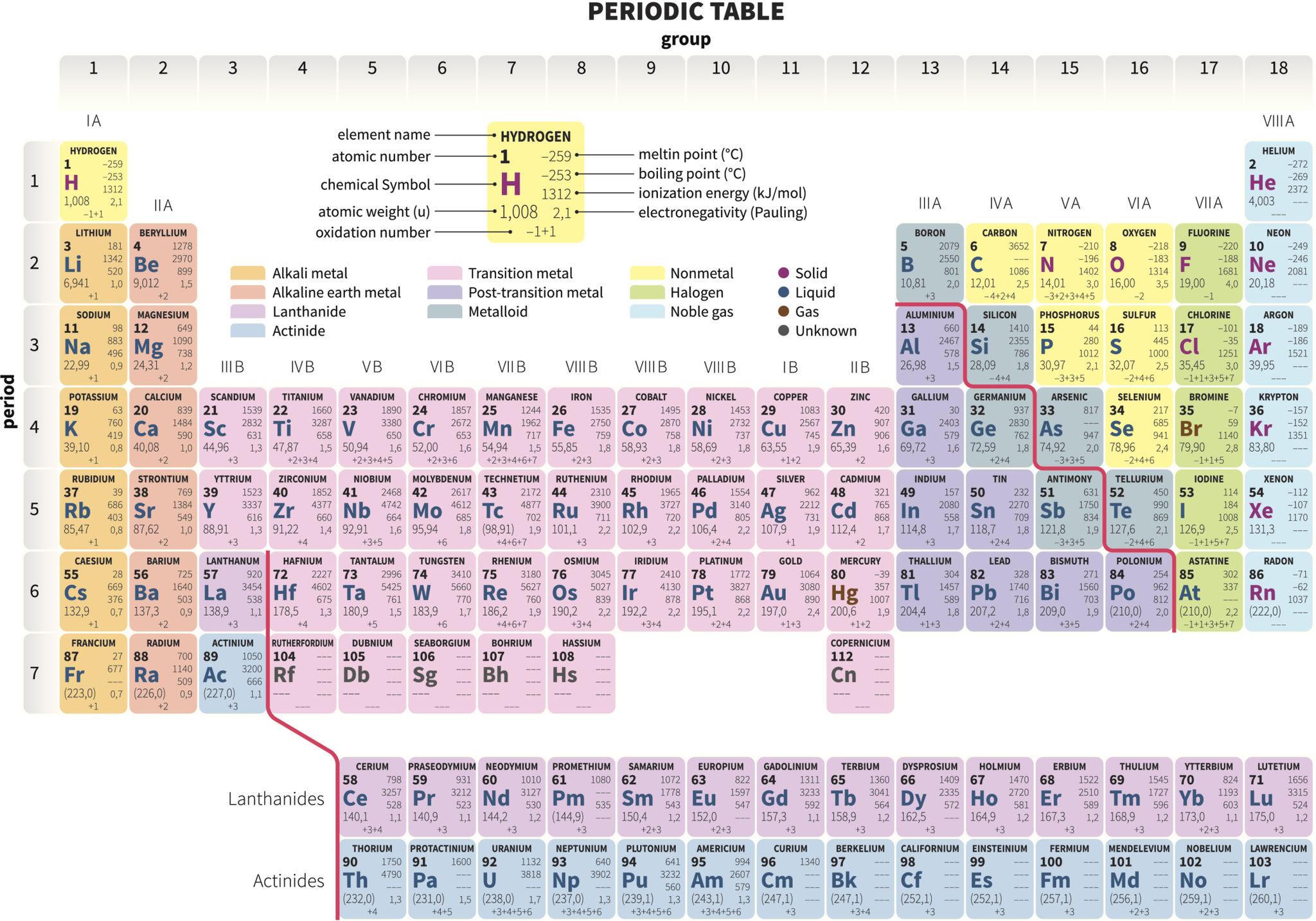

Les semi-conducteurs dits III–V sont des composés formés par l’association d’un élément de la colonne III du tableau périodique (groupe 13 : B, Al, Ga, In) et d’un élément de la colonne V (groupe 15 : N, P, As, Sb). Ils constituent une famille de matériaux cristallins dont la structure électronique présente une bande interdite, caractéristique des semi-conducteurs.

Contrairement au silicium, qui est un semi-conducteur élémentaire, les matériaux III–V sont des composés binaires ou ternaires. On peut citer par exemple GaAs (arséniure de gallium), InP (phosphure d’indium) ou GaN (nitrure de gallium). Leur liaison chimique possède un caractère à la fois covalent et ionique, en raison de la différence d’électronégativité entre les éléments des groupes III et V. Cette polarité partielle influence fortement leurs propriétés électroniques et optiques.

Du point de vue cristallographique, ces matériaux adoptent généralement la structure blende de zinc (GaAs, InP) ou la structure wurtzite (GaN). Ces structures déterminent la symétrie du cristal et influencent directement la forme des bandes électroniques.

Structure de bande et transition directe

L’un des traits distinctifs majeurs des semi-conducteurs III–V réside dans leur structure de bande. Beaucoup d’entre eux possèdent une bande interdite directe. Cela signifie que le minimum de la bande de conduction et le maximum de la bande de valence se situent au même vecteur d’onde dans l’espace des moments.

Cette propriété est essentielle pour les applications optoélectroniques. Dans un semi-conducteur à bande directe, la recombinaison d’un électron et d’un trou peut se faire efficacement par émission d’un photon sans nécessiter de phonon pour conserver la quantité de mouvement. Le rendement radiatif est donc élevé.

À l’inverse, dans un matériau à bande indirecte comme le silicium, la recombinaison radiative est beaucoup moins probable, ce qui limite son usage pour l’émission lumineuse.

La largeur de la bande interdite des semi-conducteurs III–V couvre un domaine énergétique très étendu, allant de l’infrarouge (InSb) jusqu’à l’ultraviolet (AlN). Cette diversité permet d’adapter précisément la longueur d’onde d’émission ou d’absorption par choix du matériau ou par formation d’alliages comme AlGaAs ou InGaN.

Ingénierie des alliages et hétérostructures

Un avantage considérable des semi-conducteurs III–V est la possibilité de former des alliages continus, par exemple AlₓGa₁₋ₓAs ou InₓGa₁₋ₓN. En ajustant la composition chimique, on modifie progressivement la bande interdite et donc les propriétés optiques et électroniques.

Cette flexibilité permet de concevoir des hétérostructures, c’est-à-dire des empilements de couches de matériaux différents présentant des discontinuités contrôlées de bandes d’énergie. Ces discontinuités créent des puits quantiques, des barrières ou des super-réseaux. La maîtrise de ces architectures est au cœur des dispositifs modernes tels que les diodes électroluminescentes et les lasers à semi-conducteurs.

L’ingénierie de bande permet ainsi de contrôler la localisation des porteurs, leur dynamique et leur recombinaison, ouvrant la voie à une conception fine des dispositifs optoélectroniques.

Intérêts physiques et technologiques

Les semi-conducteurs III–V présentent plusieurs propriétés particulièrement attractives. Leur mobilité électronique est souvent élevée, ce qui favorise des dispositifs rapides. Leur bande interdite directe permet une émission lumineuse efficace. Certains composés, comme GaN, possèdent une large bande interdite qui les rend adaptés aux fortes puissances, aux hautes températures et aux hautes tensions.

Ces matériaux jouent un rôle central dans l’optoélectronique moderne. Ils sont utilisés dans les diodes électroluminescentes couvrant l’ensemble du spectre visible, dans les lasers à semi-conducteurs pour les télécommunications optiques, dans les photodétecteurs infrarouges, ainsi que dans les cellules photovoltaïques à haut rendement, notamment pour les applications spatiales.

Les semi-conducteurs III–V sont également essentiels dans l’électronique hyperfréquence. Le GaAs et l’InP, par exemple, sont utilisés pour des transistors fonctionnant à des fréquences très élevées, grâce à leurs propriétés de transport électronique supérieures à celles du silicium.

Place des nitrures III–V

Au sein de cette famille, les nitrures tels que GaN, AlN et InN occupent une position particulière en raison de leur large bande interdite et de leur robustesse thermique et chimique. Les alliages InGaN ont rendu possible la réalisation de LED bleues et blanches à haut rendement, ouvrant la voie à l’éclairage solide moderne.

Le développement technologique de ces matériaux a profondément transformé l’industrie de l’éclairage et de l’affichage, illustrant l’importance stratégique des semi-conducteurs III–V dans les technologies contemporaines.

Gap direct et gap indirect dans les semi-conducteurs

Dans un cristal, les états électroniques ne sont pas décrits uniquement par une énergie, mais par une relation de dispersion $ E(\mathbf{k}) $, où $ \mathbf{k} $ est le vecteur d’onde associé à la fonction d’onde de Bloch. Ce vecteur appartient à l’espace réciproque, parfois appelé espace des moments ou espace des quasi-moments. Les bandes électroniques sont ainsi représentées par des courbes d’énergie en fonction de $ \mathbf{k} $ dans la première zone de Brillouin.

Dans un semi-conducteur à température nulle, la bande de valence est complètement remplie et la bande de conduction est vide. L’énergie minimale nécessaire pour promouvoir un électron de la bande de valence vers la bande de conduction définit la largeur de la bande interdite, ou gap. Cette énergie correspond à la différence entre le maximum de la bande de valence et le minimum de la bande de conduction. La position de ces deux extrema dans l’espace des vecteurs d’onde joue un rôle déterminant dans les propriétés optiques du matériau.

On parle de semi-conducteur à gap direct lorsque le maximum de la bande de valence et le minimum de la bande de conduction se situent au même vecteur d’onde. Autrement dit, les deux états électroniques impliqués dans la transition fondamentale ont le même quasi-moment. Dans un diagramme $ E(\mathbf{k}) $, les deux extrema sont alors alignés verticalement.

Cette configuration a une conséquence physique essentielle. Lorsqu’un électron se recombine de la bande de conduction vers la bande de valence, la conservation de l’énergie impose l’émission d’un photon d’énergie voisine du gap. Or le photon transporte une quantité de mouvement très faible comparée aux dimensions typiques de la zone de Brillouin. Si les deux états électroniques ont le même vecteur d’onde, la conservation du quasi-moment est satisfaite sans intervention supplémentaire. La transition radiative peut alors se produire efficacement par émission d’un seul photon. Les semi-conducteurs à gap direct sont ainsi particulièrement adaptés aux dispositifs optoélectroniques tels que les diodes électroluminescentes et les lasers à semi-conducteurs.

À l’inverse, dans un semi-conducteur à gap indirect, le maximum de la bande de valence et le minimum de la bande de conduction ne se trouvent pas au même vecteur d’onde. La transition électronique fondamentale implique donc une variation de quasi-moment.

Dans ce cas, la conservation du quasi-moment ne peut être assurée par le photon seul. Il est nécessaire qu’un phonon du réseau cristallin soit émis ou absorbé simultanément afin de compenser la différence de vecteur d’onde. La recombinaison radiative devient alors beaucoup moins probable, car elle repose sur un processus à trois corps électron–phonon–photon. C’est la raison pour laquelle des matériaux comme le silicium, bien qu’essentiels pour l’électronique, sont peu efficaces pour l’émission lumineuse.

Ainsi, la simple phrase indiquant que le minimum de la bande de conduction et le maximum de la bande de valence se situent au même vecteur d’onde résume une propriété structurale profonde du diagramme de bandes, dont découle directement l’efficacité optique d’un semi-conducteur.

La croissance épitaxiale des semi-conducteurs

La croissance épitaxiale désigne l’élaboration contrôlée d’une couche cristalline sur un substrat monocristallin, de telle sorte que la couche déposée adopte l’orientation cristallographique du support. Le terme « épitaxie » vient du grec *epi* (sur) et *taxis* (arrangement ordonné) et traduit l’idée d’une croissance guidée par le réseau atomique sous-jacent. Dans le domaine des semi-conducteurs, cette technique est essentielle pour fabriquer des hétérostructures, des puits quantiques, des super-réseaux et l’ensemble des dispositifs optoélectroniques modernes tels que les diodes électroluminescentes et les lasers.

Lorsqu’un flux d’atomes ou de molécules arrive à la surface d’un substrat cristallin chauffé, ces espèces s’adsorbent, diffusent à la surface puis s’incorporent dans des sites énergétiquement favorables. Si les paramètres thermodynamiques et cinétiques sont correctement ajustés, les atomes s’alignent sur le réseau existant et prolongent la structure cristalline sans créer de désordre majeur. La couche déposée est alors dite épitaxiale. Le processus repose sur un équilibre subtil entre l’énergie de surface, l’énergie d’interface et l’énergie de déformation liée à un éventuel désaccord de paramètre de maille entre la couche et le substrat.

On distingue classiquement l’homoépitaxie, lorsque la couche déposée est constituée du même matériau que le substrat, et l’hétéroépitaxie, lorsque les deux matériaux diffèrent. Cette dernière est particulièrement importante pour l’ingénierie des bandes électroniques. En combinant des semi-conducteurs de gap différent, comme le GaAs et l’AlGaAs ou le GaN et l’InGaN, il est possible de créer des discontinuités de bande à l’interface, qui confinent électrons et trous dans des régions nanométriques. C’est sur ce principe que reposent les puits quantiques utilisés dans les dispositifs lasers et les LED modernes.

Le paramètre critique de l’hétéroépitaxie est le désaccord de maille. Si la différence de paramètre cristallin entre la couche et le substrat est faible, la couche peut se déformer élastiquement et rester cohérente sur une certaine épaisseur dite critique. Au-delà de cette épaisseur, l’accumulation d’énergie élastique conduit à la formation de dislocations de relaxation, qui dégradent les propriétés électroniques et optiques du matériau. Le contrôle de cette épaisseur critique est fondamental pour préserver la qualité cristalline des structures actives.

Plusieurs techniques expérimentales permettent la croissance épitaxiale avec un contrôle atomique de l’épaisseur. L’épitaxie par jets moléculaires (MBE, Molecular Beam Epitaxy) repose sur l’évaporation sous ultravide de sources élémentaires dirigées vers le substrat. Elle offre un contrôle extrêmement fin des flux et permet de réaliser des structures complexes couche par couche. L’épitaxie en phase vapeur par composés organométalliques (MOCVD, Metal-Organic Chemical Vapor Deposition) utilise des précurseurs gazeux qui réagissent à la surface du substrat chauffé. Cette méthode est largement employée industriellement, notamment pour les semi-conducteurs nitrures utilisés dans l’éclairage à LED.

Du point de vue électronique, la croissance épitaxiale permet de concevoir des profils de potentiel précisément définis à l’échelle nanométrique. Les discontinuités de bande créées aux interfaces contrôlent la localisation des porteurs et la probabilité de recombinaison radiative. La qualité cristalline influence directement la mobilité électronique, la durée de vie des porteurs et l’efficacité lumineuse. Une croissance mal maîtrisée introduit des défauts qui agissent comme centres de recombinaison non radiative, réduisant drastiquement les performances optiques.

La croissance épitaxiale constitue ainsi l’outil fondamental de l’ingénierie des semi-conducteurs modernes. Elle permet de transformer les propriétés électroniques intrinsèques des matériaux en architectures fonctionnelles adaptées aux exigences de l’optoélectronique et des nanodispositifs quantiques.

Attention aux confusions fréquentes : n, p, + et –

Il est essentiel de distinguer clairement la nature du dopage d’une région semi-conductrice et le signe d’une tension appliquée. Les notations n et p ne décrivent pas une charge électrique nette, mais le type de porteurs majoritaires présents dans le matériau.

Une région n est dopée avec des atomes donneurs qui fournissent des électrons supplémentaires. Les électrons constituent les porteurs majoritaires, ce qui explique la lettre n, pour négatif. Cependant, la région n n’est pas chargée négativement dans son ensemble. Les électrons libres négatifs sont compensés par les ions donneurs positifs fixes. À l’échelle macroscopique, la région reste électriquement neutre.

De même, une région p est dopée avec des atomes accepteurs qui créent des trous dans la bande de valence. Les trous se comportent comme des charges positives mobiles, d’où la lettre p. Là encore, la région p est globalement neutre : les trous positifs sont compensés par les ions accepteurs négatifs fixes.

Ainsi, les lettres n et p décrivent la nature des porteurs majoritaires, et non un excès de charge électrique.

Schéma des régions séparées avant contact

Avant la mise en contact, les deux matériaux sont neutres. Le niveau de Fermi est proche de la bande de conduction dans la région n et proche de la bande de valence dans la région p, mais aucune charge nette n’apparaît tant qu’il n’y a pas diffusion.

Apparition des charges dans la zone de déplétion

Lorsque les deux régions sont mises en contact, des électrons diffusent de n vers p et des trous diffusent de p vers n. Cette diffusion laisse derrière elle des ions fixes non compensés : des ions donneurs positifs côté n et des ions accepteurs négatifs côté p. C’est uniquement dans cette région appauvrie en porteurs mobiles que l’on observe une charge d’espace nette. Cette séparation de charges crée le champ électrique interne de la jonction.

Il est important de comprendre que ces charges apparaissent localement dans la zone de déplétion et non dans l’ensemble des régions n et p.

Polarisation externe et signe des bornes

La confusion devient plus fréquente lorsqu’une tension est appliquée. En polarisation directe, on connecte la borne positive du générateur à la région p et la borne négative à la région n. Cela ne signifie pas que la région p est intrinsèquement positive ou que la région n est intrinsèquement négative. Cela signifie simplement que l’on impose un potentiel plus élevé du côté p afin de réduire la barrière interne.

En polarisation inverse, la borne positive est reliée à la région n et la borne négative à la région p. La barrière de potentiel augmente alors, ce qui empêche l’injection de porteurs majoritaires.

Le signe + ou – correspond donc à une différence de potentiel appliquée extérieurement, et non à la nature du dopage.

Conclusion

Il faut donc distinguer trois notions différentes. Le dopage n ou p décrit le type de porteurs majoritaires présents dans le matériau. La neutralité électrique globale signifie que chaque région contient autant de charges positives que négatives en moyenne. Enfin, les symboles + et – désignent un potentiel électrique appliqué depuis l’extérieur.

Confondre ces trois niveaux de description conduit à des erreurs d’interprétation, notamment lorsqu’on analyse la polarisation d’une diode ou la courbure des bandes d’énergie.

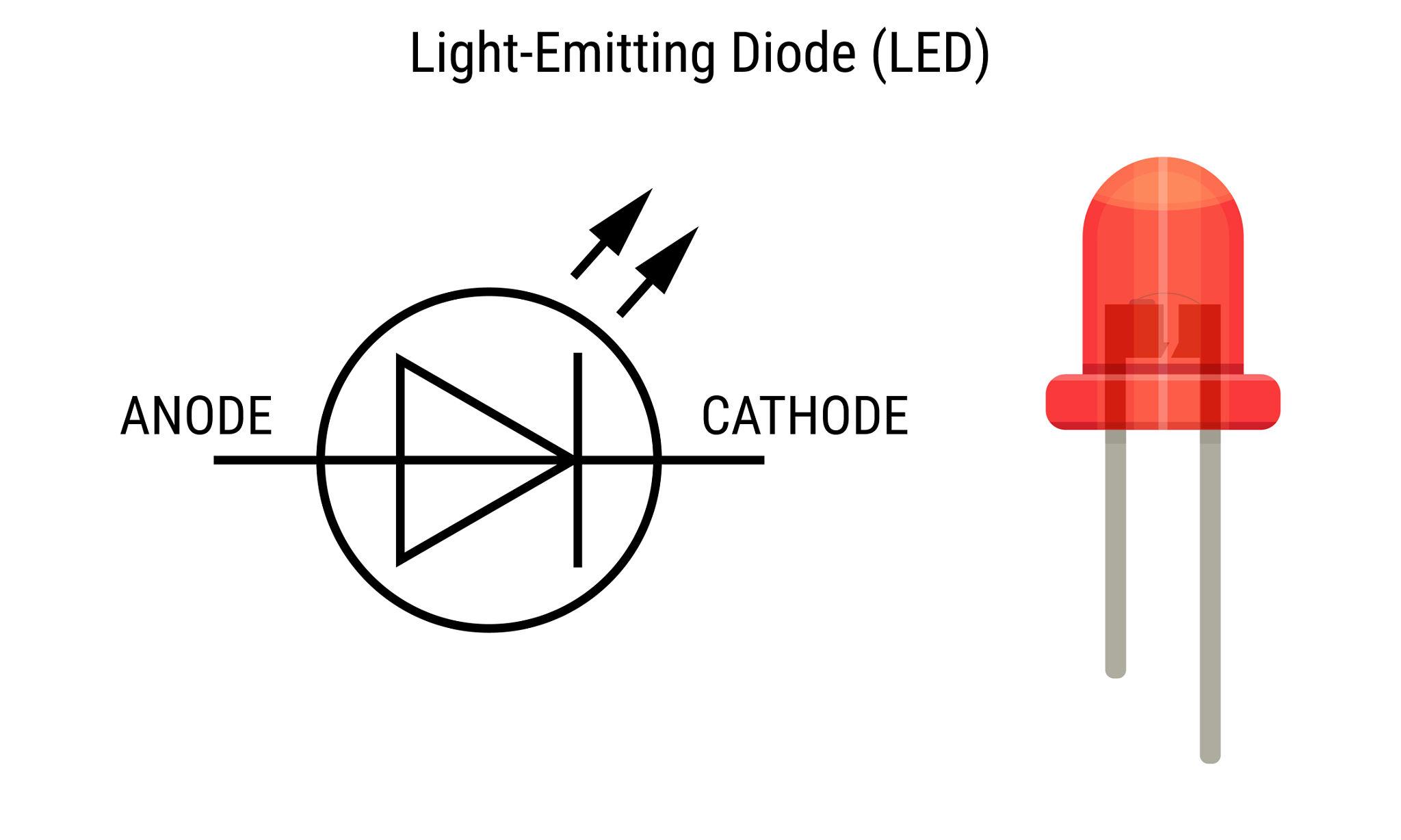

Conventions électriques pour les diodes

La description électrique d’une diode repose sur un ensemble de conventions qui permettent d’interpréter sans ambiguïté le sens des tensions, des courants et des puissances. Une diode est un dipôle non linéaire possédant deux bornes appelées anode et cathode. Par définition fondamentale, l’anode est le siège de l’oxydation et la cathode celui de la réduction. Dans le cadre des semi-conducteurs, ces termes sont conservés par analogie historique, mais l’analyse pratique se fait principalement en termes de polarité électrique et de sens du courant.

On définit la tension aux bornes de la diode par

\[ U_D = V_A - V_C \]

où $ V_A $ est le potentiel de l’anode et $ V_C $ celui de la cathode. Cette convention fixe un sens positif de la tension allant de l’anode vers la cathode. Lorsque $ U_D > 0 $, la diode est dite polarisée en direct ; lorsque $ U_D < 0 $, elle est polarisée en inverse.

Le courant $ I_D $ est défini positivement lorsqu’il circule de l’anode vers la cathode dans le circuit extérieur. Ce choix correspond à la convention récepteur usuelle : le courant entre par la borne où la tension est comptée positive. Avec cette convention, la puissance instantanée vaut

\[ P_D = U_D I_D. \]

Lorsque la diode est passante en polarisation directe, $ U_D > 0 $ et $ I_D > 0 $, la puissance est positive : la diode absorbe de l’énergie électrique qui est dissipée sous forme thermique, ou convertie en rayonnement dans le cas d’une diode électroluminescente. La diode fonctionne alors comme un récepteur.

En polarisation inverse, la tension est négative selon la convention choisie. Le courant est alors très faible (courant de saturation inverse) et de signe négatif si l’on conserve la même orientation de référence. La puissance reste positive tant que la diode se comporte comme un dipôle passif. En régime de claquage, la tension demeure négative mais le courant devient important en valeur absolue ; la description mathématique reste cohérente dès lors que les conventions initiales sont respectées.

Dans le cas d’une jonction p–n, l’anode correspond à la région p et la cathode à la région n. En polarisation directe, le potentiel appliqué réduit la barrière de potentiel interne et permet l’injection de porteurs majoritaires à travers la jonction. En polarisation inverse, la barrière est renforcée et la zone de déplétion s’élargit, ce qui bloque le courant principal. Les conventions de signe permettent alors de relier simplement le comportement microscopique de la jonction aux équations macroscopiques du circuit.

Il est essentiel de distinguer le sens du courant conventionnel du déplacement réel des électrons. Le courant est défini comme un flux de charges positives allant de l’anode vers la cathode. Dans un semi-conducteur, les électrons se déplacent en sens opposé, de la cathode vers l’anode en polarisation directe. Cette différence n’affecte pas les équations électriques, mais elle est importante pour l’interprétation physique des mécanismes de conduction et de recombinaison.

Ainsi, la cohérence dans le choix de la tension $ U_D = V_A - V_C $ et du courant positif de l’anode vers la cathode garantit une description sans ambiguïté du fonctionnement des diodes, qu’il s’agisse d’une diode de redressement classique ou d’une diode électroluminescente intégrée dans un dispositif optoélectronique.

Pourquoi parle-t-on de biais pour les LED ?

On parle de bias (biais, polarisation) parce qu’on applique volontairement une tension externe qui modifie l’équilibre naturel de la jonction p-n. Le mot vient de l’anglais *to bias*, qui signifie “incliner”, “déséquilibrer”, “donner une orientation préférentielle”.

En physique des semi-conducteurs, cela signifie : déplacer le système hors de son état d’équilibre thermodynamique.

1. La jonction p-n à l’équilibre

À l’équilibre :

• Les niveaux de Fermi sont alignés.
• Il existe une barrière de potentiel interne (potentiel de contact).
• Les courants de diffusion et de dérive se compensent.
• Le courant total est nul.

La jonction est dans son état “naturel”.

2. Ce que fait le bias

Quand on applique une tension externe ( V ), on modifie cette situation.

Forward bias (polarisation directe)

La tension appliquée :

• réduit la barrière de potentiel,
• diminue l’épaisseur de la zone de déplétion,
• favorise l’injection des porteurs.

Le système est “biaisé” dans le sens de la conduction.

Reverse bias (polarisation inverse)

La tension appliquée :

• augmente la barrière,
• élargit la zone de déplétion,
• bloque l’injection de porteurs.

Le système est “biaisé” dans le sens du blocage.

3. Pourquoi le terme est pertinent physiquement

Le mot *bias* ne signifie pas simplement “appliquer une tension”.

Il signifie :

• modifier la distribution d’énergie,
• séparer les quasi-niveaux de Fermi,
• imposer un flux de porteurs,
• rompre l’équilibre thermodynamique.

On pourrait dire plus rigoureusement :

Appliquer un bias revient à imposer une différence de potentiel qui décale les potentiels électrochimiques des porteurs dans les deux régions.

C’est pour cela que le terme est resté en électronique des semi-conducteurs.

En résumé

On parle de polarisation (*bias*) d’une diode lorsqu’une tension externe est appliquée à la jonction p-n afin de modifier son état d’équilibre. À l’équilibre thermodynamique, la barrière de potentiel interne empêche tout courant net. L’application d’une tension externe décale les potentiels électrochimiques des porteurs et modifie la hauteur effective de cette barrière. En polarisation directe, la barrière est abaissée et l’injection de porteurs est favorisée. En polarisation inverse, elle est renforcée et la conduction est inhibée. Le terme *bias* traduit donc l’idée d’un déséquilibre imposé au système.

Utilisation des LED en électronique grand public (smartphones, téléviseurs, écrans)

LED et rétro-éclairage des écrans LCD

Dans l’électronique grand public, le terme « écran LED » est souvent employé de manière impropre. La plupart des téléviseurs et de nombreux écrans d’ordinateur dits « LED » sont en réalité des écrans LCD rétro-éclairés par des LED. Le cristal liquide ne produit pas de lumière : il module simplement la transmission d’un flux lumineux situé en arrière-plan. Ce flux est fourni par des diodes électroluminescentes inorganiques, généralement des LED bleues à base de nitrures III-V (InGaN/GaN), recouvertes d’un phosphore jaune pour produire une lumière blanche.

Dans un téléviseur LCD moderne, ces LED sont disposées soit sur les bords de la dalle (edge-LED), soit derrière toute la surface (direct-LED). Les versions plus récentes, dites Mini-LED, multiplient le nombre de sources afin d’améliorer le contrôle local de la luminosité et d’augmenter le contraste. Dans tous ces cas, la LED ne constitue pas le pixel : elle est uniquement la source lumineuse arrière.

Cette architecture reste très répandue car elle est robuste, peu coûteuse et énergétiquement efficace. Elle équipe encore une large fraction des téléviseurs et une partie des smartphones d’entrée ou de milieu de gamme.

Évolution vers des technologies auto-émissives

Dans les smartphones haut de gamme et dans les téléviseurs premium, la tendance est différente. On observe une transition vers des technologies dites auto-émissives, dans lesquelles chaque pixel émet directement sa propre lumière. Cette approche permet d’obtenir des noirs profonds (extinction complète d’un pixel), un contraste très élevé et une réduction de l’épaisseur des écrans.

C’est dans ce contexte qu’apparaît la technologie OLED.

OLED : pourquoi ce n’est pas « une LED » au sens habituel

Le terme OLED signifie *Organic Light-Emitting Diode*. Il s’agit bien, du point de vue électrique, d’une diode polarisée en direct qui émet de la lumière par recombinaison électron-trou. Cependant, la nature des matériaux et l’architecture physique diffèrent profondément des LED inorganiques classiques.

Dans une LED conventionnelle, l’émission lumineuse provient d’un semi-conducteur cristallin inorganique (par exemple InGaN ou AlGaInP). La recombinaison radiative se produit dans une jonction p-n épitaxiée, avec une structure de bandes bien définie et une physique dominée par les états de bande étendus.

Dans une OLED, au contraire, les couches actives sont constituées de molécules ou de polymères organiques déposés en couches minces. Les porteurs sont injectés depuis des électrodes, se déplacent par sauts entre états localisés et forment des excitons moléculaires. L’émission résulte de la désexcitation radiative de ces excitons. La physique est donc dominée par des niveaux moléculaires (HOMO/LUMO) et non par des bandes électroniques continues au sens cristallin.

Il est donc inexact, d’un point de vue pédagogique, d’assimiler OLED et LED comme s’il s’agissait de la même technologie. Les deux dispositifs reposent sur le principe général de l’électroluminescence sous polarisation directe, mais :

• les LED classiques sont inorganiques et cristallines,
• les OLED sont organiques et moléculaires,
• les premières servent souvent de source de rétro-éclairage,
• les secondes constituent directement les pixels émissifs.

En résumé

Dans l’électronique moderne, les LED inorganiques jouent un rôle majeur comme sources lumineuses dans les écrans LCD des téléviseurs et de certains smartphones. Elles assurent le rétro-éclairage mais ne forment pas les pixels. Les technologies OLED, en revanche, sont des dispositifs auto-émissifs basés sur des matériaux organiques, dans lesquels chaque pixel est une diode émettrice.

Ainsi, bien que le mot « diode » soit commun aux deux technologies, OLED ne correspond pas à une simple variante des LED inorganiques utilisées en éclairage ou en rétro-éclairage. Il s’agit d’une famille de dispositifs physiquement distincte, fondée sur une électronique moléculaire plutôt que sur la physique des semi-conducteurs cristallins III-V.

Les ampoules LED à filaments

Les ampoules LED à filaments constituent une évolution technologique qui associe l’esthétique des lampes à incandescence traditionnelles aux performances énergétiques des diodes électroluminescentes modernes. Extérieurement, elles reprennent la forme classique du bulbe en verre transparent à culot vissé, au sein duquel apparaissent de fins « filaments » lumineux rappelant le tungstène chauffé des anciennes ampoules. Pourtant, leur principe physique est totalement différent.

Dans une lampe à incandescence, le filament est un fil de tungstène porté à haute température, typiquement autour de 2500 à 3000 K. La lumière émise résulte du rayonnement thermique du métal chauffé, ce qui implique un rendement énergétique faible, la majeure partie de l’énergie étant dissipée sous forme de chaleur. Dans une ampoule LED à filaments, les éléments lumineux visibles ne sont pas des conducteurs chauffés, mais des barrettes de verre ou de saphir sur lesquelles sont déposées en série de nombreuses micro-LED. Ces micro-jonctions p–n émettent principalement dans le bleu, généralement à partir de semi-conducteurs de type InGaN. Une couche de luminophore déposée sur chaque barrette convertit une partie de cette émission bleue en une lumière large bande dans le jaune. La superposition du bleu résiduel et de l’émission du phosphore produit une lumière perçue comme blanche.

Chaque filament contient un grand nombre de diodes connectées en série, de sorte que la tension totale nécessaire à son fonctionnement atteint plusieurs dizaines de volts. Plusieurs filaments sont ensuite associés au sein du bulbe pour approcher la tension continue issue du redressement du secteur domestique. En effet, bien que l’ampoule soit alimentée en 230 V alternatif, une électronique intégrée dans le culot assure le redressement et la régulation du courant. Selon la qualité du produit, cette alimentation peut reposer sur un montage capacitif simple ou sur un convertisseur électronique à découpage fournissant un courant quasi constant, garantissant stabilité lumineuse et longévité.

L’un des intérêts majeurs de cette architecture réside dans la répartition spatiale de la lumière. Contrairement aux ampoules LED classiques montées sur un dissipateur opaque et émettant principalement vers l’avant, les filaments disposés au centre d’un bulbe transparent produisent une émission quasi omnidirectionnelle, comparable à celle d’une lampe à incandescence. Cette configuration améliore le confort visuel et permet une intégration harmonieuse dans des luminaires ouverts ou décoratifs.

La gestion thermique constitue un autre aspect déterminant. Les filaments étant très fins et répartis dans le volume du bulbe, la dissipation de chaleur s’effectue par convection interne et par transfert vers la paroi de verre. Le bulbe est généralement rempli d’un gaz à bonne conductivité thermique, comme l’hélium, afin d’optimiser l’évacuation de la chaleur produite par les jonctions. Cette conception évite l’usage d’un radiateur massif en aluminium, ce qui contribue à l’apparence transparente et légère de la lampe.

Ainsi, les ampoules LED à filaments illustrent une convergence réussie entre physique des semi-conducteurs, conversion spectrale par luminophores et ingénierie d’alimentation électronique. Elles conservent l’esthétique chaleureuse des lampes traditionnelles tout en offrant un rendement lumineux nettement supérieur et une durée de vie bien plus longue.

i: images/a40.jpg && i: images/a41.png && i: images/a42.png && i: images/a44.webp &&
