Mater Two
Interactions eau-magma. Calcul des énergies délivrées lors des explosions hydrothermales ou phréato-magmatiques
Mater Two est un logiciel dédié à l'étude des interactions entre l'eau et le magma dans les contextes d'explosions hydrothermales ou phréato-magmatiques. Il permet d'estimer les quantités d'énergie mobilisées lors du chauffage de l'eau, de sa vaporisation, de son expansion, ainsi que leur conversion en travail mécanique susceptible d'alimenter une explosion.
Le logiciel repose sur une approche thermodynamique simplifiée mais physiquement cohérente, en combinant les propriétés de l'eau calculées à partir de l'équation d'état de Wagner et Pruss avec des paramètres décrivant le magma, les sédiments, le couplage thermique eau-roche et différents scénarios de mélange. Mater Two constitue ainsi un outil d'exploration numérique pour discuter l'efficacité des explosions liées aux interactions eau-magma.
L'interface est organisée autour de quatre onglets principaux : Cycle, Energy, Local Analysis et Eruption Energy. Ces onglets permettent d'aborder le problème à différentes échelles, depuis le cycle thermodynamique élémentaire jusqu'à l'estimation de l'énergie d'éruption et de certains paramètres géométriques associés.
Figure 1 : Vue générale de Mater Two dans l'onglet Cycle, qui calcule un cycle thermodynamique complet pour l'eau en interaction avec un magma et compare les modèles réversible et irréversible.
Le logiciel peut être téléchargé ici : Télécharger Mater One.
Principe général
Mater Two vise à répondre à une question centrale : quelle part de l'énergie thermique transférée depuis un magma vers de l'eau peut être convertie en travail mécanique et contribuer à une explosion ? Pour cela, le logiciel combine plusieurs éléments :
- les conditions initiales de l'eau, à partir de la température, de la pression, de la profondeur et du gradient géothermique ;
- les propriétés thermiques du magma ;
- les caractéristiques du milieu encaissant ou des sédiments ;
- le rapport masse eau / masse magma ;
- le mode de chauffage de l'eau ;
- le caractère réversible ou irréversible des transformations.
Le logiciel calcule alors les états successifs du fluide, les chaleurs échangées, le travail produit, les proportions de vapeur formées, les rendements énergétiques, et différentes grandeurs utiles pour interpréter les mécanismes explosifs.
Données d'entrée communes
Plusieurs paramètres d'entrée reviennent dans les différents onglets du logiciel. Ils décrivent à la fois le système hydrothermal, le magma et le milieu géologique.
- Surface water temperature (°C) : température de l'eau initiale ;
- Surface pressure (bar) : pression de référence à la surface ;
- Geothermal gradient (°C/km) : gradient géothermique ;
- Water depth (m) : profondeur d'eau ;
- Overpressure (bar) : surpression éventuelle ;
- Gravity (m/s2) : accélération de la pesanteur ;
- Magma temperature (°C) : température du magma ;
- Magma heat capacity (J/g/K) : capacité calorifique du magma ;
- Solidification latent heat (J/g) : chaleur latente de solidification ;
- Solidus temperature (°C) et Liquidus temperature (°C) : encadrement thermique de la cristallisation ;
- Sediment porosity (%) : porosité du milieu ;
- Water saturation (%) : saturation en eau ;
- Sediment heat capacity (J/g/K) : capacité calorifique des sédiments ;
- Sediment density (g/cm3) : densité des sédiments ;
- Fluid/sediment coupling (%) : intensité du couplage thermique entre fluide et milieu solide.
Le paramètre central est aussi le Water-magma mass ratio, c'est-à-dire le rapport de masse entre l'eau et le magma. Ce rapport contrôle fortement l'énergie finalement disponible et le rendement de l'interaction.
Onglet Cycle
L'onglet Cycle constitue le coeur thermodynamique du logiciel. Il décrit un cycle d'interaction eau-magma dans lequel l'eau passe par plusieurs états successifs, notés dans l'interface T1, T2, T3, T4 et T5, avec les pressions associées P1 à P5.
Cet onglet permet d'examiner :
- l'état initial de l'eau ;
- son chauffage ;
- sa vaporisation partielle ou presque complète ;
- sa détente jusqu'à une pression finale ;
- les différences entre un comportement réversible et un comportement irréversible.
Deux blocs de résultats sont affichés en bas de la fenêtre :
- un Reversible model ;
- un Irreversible model.
Ces modules donnent directement :
- les températures et pressions atteintes aux différentes étapes ;
- le pourcentage massique de vapeur ;
- le pourcentage volumique de vapeur ;
- la chaleur transférée à l'eau et prélevée au magma ;
- le travail fourni par kilogramme d'eau et par kilogramme de magma ;
- le rendement du processus.
Le diagramme pression-température à droite permet de replacer graphiquement les étapes du cycle par rapport à la courbe de saturation de l'eau. Cette représentation aide à visualiser les domaines dans lesquels le fluide reste liquide, devient biphasé, ou atteint un état dominé par la vapeur.
L'utilisateur peut également activer ou désactiver plusieurs options :
- Water heating selon différents modes : Isochoric, Isobaric ou Wohletz ;
- prise en compte ou non du chauffage de la vapeur par les pyroclastes durant son expansion ;
- scénarios avec plusieurs recharges successives d'eau ;
- scénarios avec fractionnements des apports d'eau.
Ces options permettent de discuter des mécanismes réalistes d'alimentation en eau dans un système phréato-magmatique.

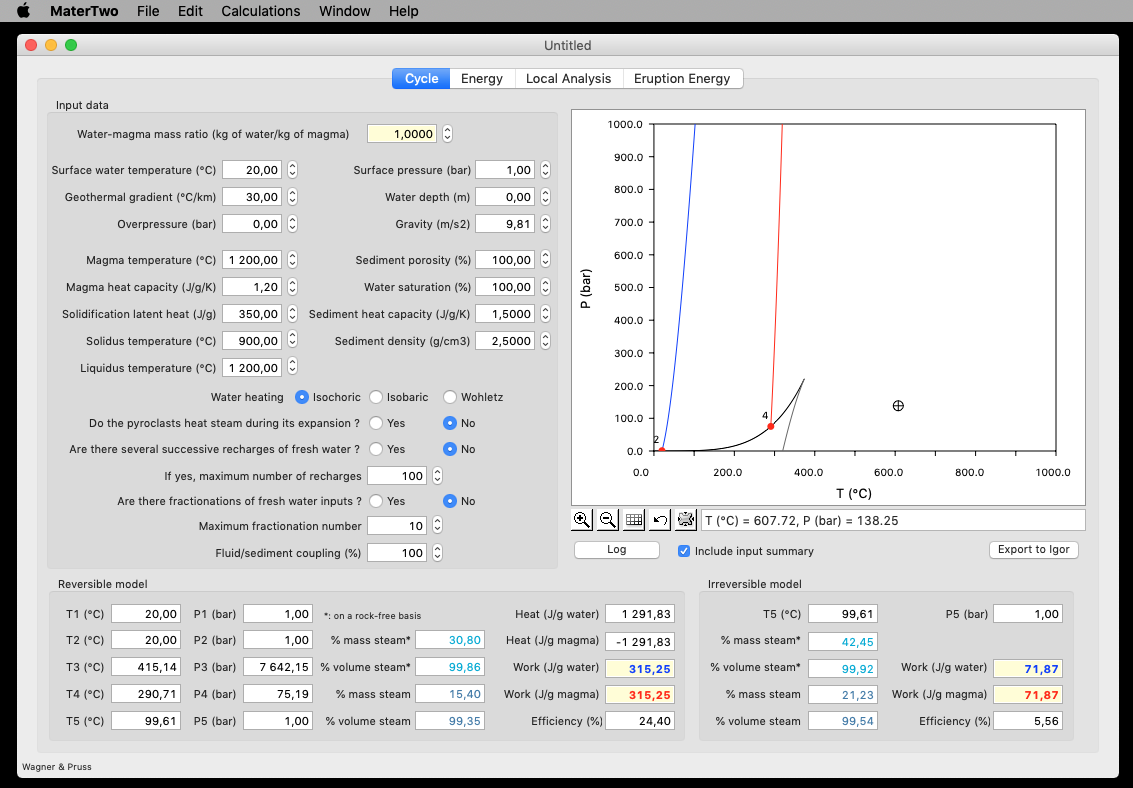

Figure 2 : Onglet Cycle montrant les paramètres d'entrée, le diagramme P-T du cycle et les résultats détaillés pour les modèles réversible et irréversible.
Onglet Energy
L'onglet Energy permet d'étudier comment varient différentes grandeurs énergétiques en fonction du rapport m = kg H2O / kg magma. Il s'agit d'un outil d'exploration paramétrique particulièrement utile pour identifier les conditions les plus favorables à une production maximale de travail.
Dans la partie droite, un graphique représente la quantité choisie en fonction de m. Deux courbes sont généralement tracées :
- une courbe Reversible ;
- une courbe Irreversible.
L'utilisateur peut sélectionner la grandeur à tracer parmi plusieurs possibilités :
- Work (J/g magma) ;
- Work (J/g water) ;
- Water efficiency (%) ;
- Magma efficiency (%) ;
- Heat (J/g magma) ;
- Heat (J/g water) ;
- Steam mass (%) ;
- Steam volume (%) ;
- T3 (°C) ;
- T4 (°C) ;
- T5 (°C) ;
- Exhaustion index (%).
Cette fenêtre permet d'identifier rapidement le domaine des rapports eau/magma où le système est le plus efficace, ou au contraire où l'énergie disponible chute fortement. Elle met en évidence le fait qu'un apport d'eau trop faible ou trop important n'est pas nécessairement optimal pour produire une explosion efficace.
Le bouton Calculate the diagram lance le calcul du graphe, et le bouton Export to Igor permet d'exporter les données pour un traitement externe.

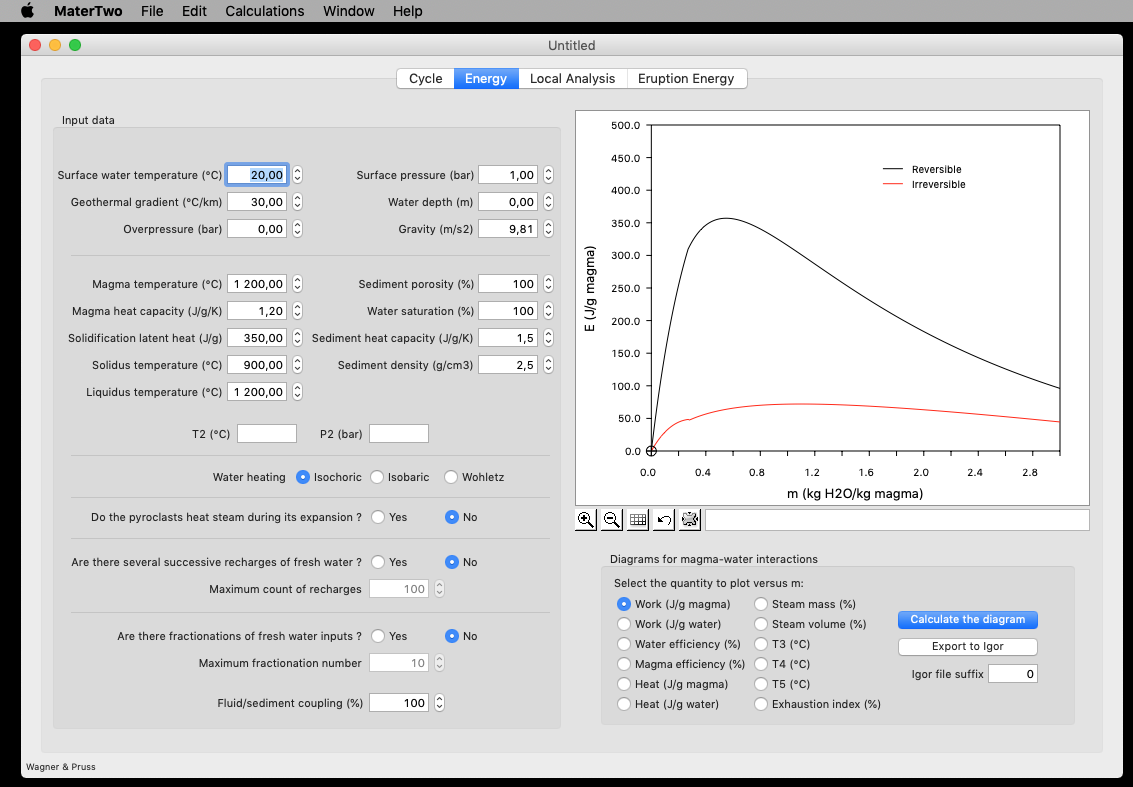

Figure 3 : Onglet Energy montrant un diagramme d'énergie mécanique en fonction du rapport masse eau / masse magma, avec comparaison entre les modèles réversible et irréversible.

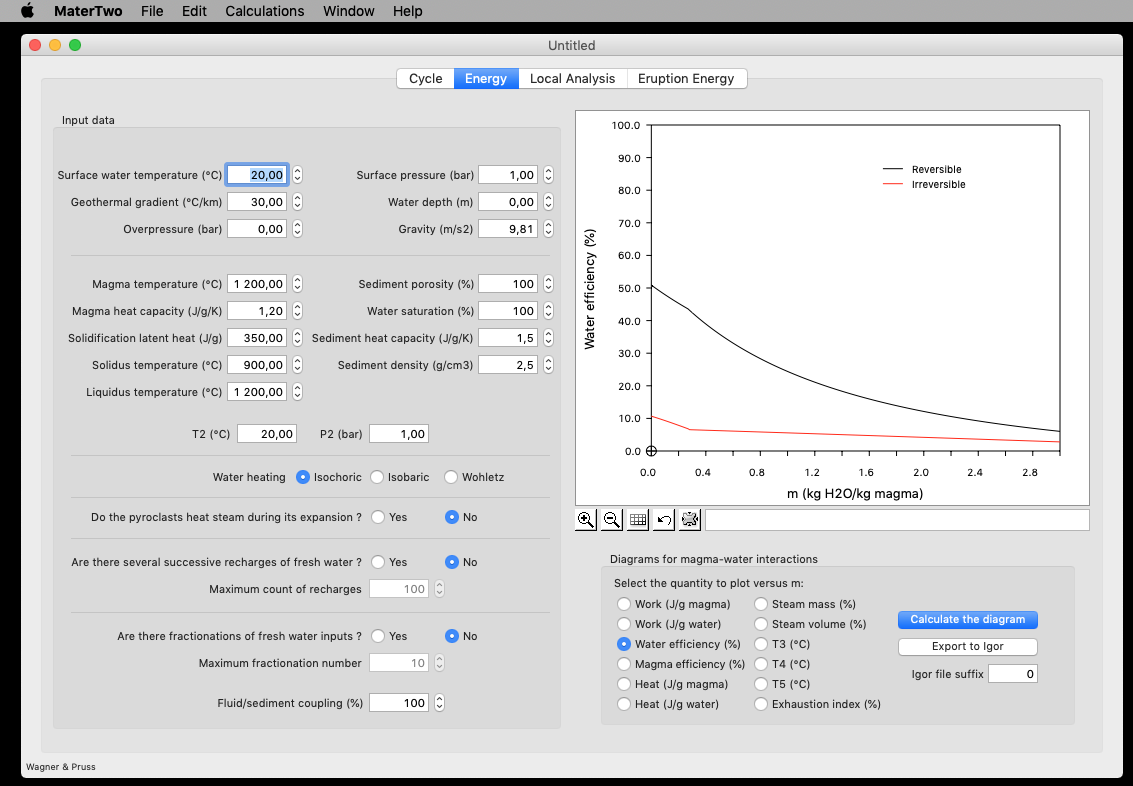

Figure 4 : Exemple dans l'onglet Energy d'un calcul du rendement de l'eau (Water efficiency) en fonction du rapport masse eau / masse magma.
Interprétation des courbes énergétiques
Les courbes obtenues dans l'onglet Energy permettent de dégager plusieurs comportements généraux :
- l'existence d'un maximum d'énergie mécanique ou de travail pour certains rapports eau/magma ;
- une baisse du rendement lorsque le système devient trop dilué en eau ;
- des écarts parfois importants entre les scénarios réversibles et irréversibles ;
- une forte sensibilité du résultat aux hypothèses de chauffage et de couplage thermique.
Ces résultats sont particulièrement utiles pour discuter l'intensité potentielle des interactions eau-magma dans différents contextes géologiques, depuis les explosions hydrothermales peu profondes jusqu'aux explosions phréato-magmatique impliquant du magma très chaud.
Onglet Local Analysis
L'onglet Local Analysis fournit deux modules complémentaires.
Le premier, Local thermal analysis, vise à quantifier le comportement thermique local du système eau-magma-sédiments. Il rassemble les propriétés thermophysiques des différents milieux :
- densité de l'eau ;
- capacité calorifique de l'eau ;
- conductivité thermique de l'eau ;
- diffusivité thermique de l'eau ;
- densité du magma ;
- capacité calorifique du magma ;
- conductivité thermique du magma ;
- diffusivité thermique du magma ;
- densité des sédiments ;
- capacité calorifique des sédiments ;
- conductivité thermique des sédiments ;
- diffusivité thermique des sédiments.
Ce module calcule également un Local magma:water mass ratio, utile pour relier les paramètres thermiques locaux au rendement du mélange à petite échelle.
Le second module, Fragmentation analysis, s'intéresse à l'énergie nécessaire pour fragmenter les matériaux. L'utilisateur peut y définir :
- une taille caractéristique des particules ;
- l'épaisseur de la couche active de magma ;
- un rapport géométrique inverse ;
- le nombre de fragmentations ;
- la densité de la roche ;
- le nombre de particules ;
- la masse d'une particule ;
- la surface spécifique ;
- l'énergie de fragmentation ;
- le coût énergétique de la fragmentation rapporté à la masse de magma.
Le logiciel en déduit un Fragmentation factor, F (%), qui représente la part d'énergie disponible pouvant être consommée par la fragmentation du système. Cette information est importante pour relier le travail thermodynamique disponible à l'énergie effectivement investie dans la désagrégation du matériau.
Figure 5 : Onglet Local Analysis montrant l'analyse thermique locale du système eau-magma-sédiments et le module d'évaluation de la fragmentation.
Onglet Eruption Energy
L'onglet Eruption Energy convertit les résultats thermodynamiques en grandeurs éruptives plus directement interprétables. Il rassemble plusieurs modules fondés sur des lois de similitude ou sur des modèles énergétiques simplifiés.
Le module principal, Thermohydraulic model, estime l'énergie d'éruption à partir :
- du volume de tephra éjecté ;
- de l'équivalent roche dense ;
- de la densité de la roche ;
- de la masse de tephra éjecté ;
- de la proportion de magma éjecté ;
- de la proportion de magma actif ;
- du facteur de fragmentation ;
- de l'énergie du magma par unité de masse.
Le logiciel en déduit :
- l'énergie totale de l'éruption en joules ;
- son équivalent en kt TNT ;
- des intervalles minimum et maximum lorsque l'on impose une plage de variation des paramètres.
Deux autres blocs utilisent des lois de similitude issues de la littérature :
- une loi reliant énergie d'explosion et dimensions du cratère ;
- une loi reliant énergie d'explosion et forme du nuage éruptif.
Le logiciel peut ainsi fournir des estimations de :
- diamètre de cratère ;
- profondeur du cratère ;
- profondeur d'explosion ;
- hauteur du jet ou du nuage ;
- rapport hauteur / largeur ;
- profondeur réduite mise à l'échelle.
Cet onglet permet donc de faire le lien entre les résultats thermodynamiques calculés dans les onglets précédents et leurs conséquences observables sur le terrain.

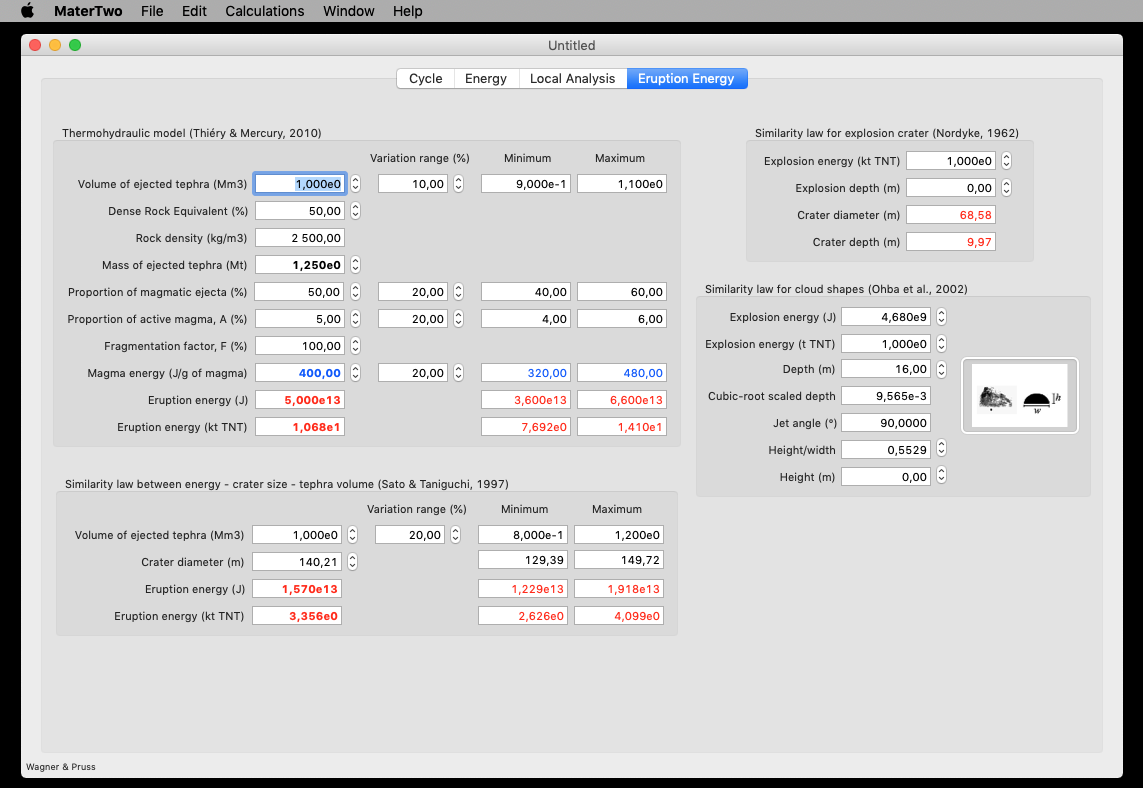

Figure 6 : Onglet Eruption Energy montrant les modules de conversion des résultats énergétiques en énergie d'éruption, dimensions de cratère et paramètres du nuage éruptif.
Fonctionnalités principales de Mater Two
- calculer l'énergie libérée lors des interactions eau-magma ;
- comparer des scénarios réversibles et irréversibles ;
- modéliser un cycle thermodynamique complet de chauffage, vaporisation et détente ;
- étudier l'effet du rapport masse eau / masse magma ;
- tester différents modes de chauffage de l'eau ;
- prendre en compte des recharges successives d'eau et des fractionnements ;
- calculer des rendements énergétiques de l'eau et du magma ;
- estimer l'effet du couplage fluide-sédiment ;
- évaluer le coût énergétique de la fragmentation ;
- convertir l'énergie calculée en paramètres d'éruption observables.
Utilisation générale
Une utilisation typique de Mater Two consiste à définir d'abord les conditions initiales du système dans l'onglet Cycle : température de l'eau, pression, géométrie, propriétés du magma, saturation en eau et rapport eau/magma. On calcule ensuite le cycle thermodynamique et on compare les résultats des modèles réversible et irréversible.
L'étape suivante consiste souvent à utiliser l'onglet Energy pour explorer comment le travail, les rendements ou la quantité de vapeur évoluent lorsque le rapport masse eau / masse magma varie. Cela permet de repérer les conditions les plus favorables à une explosion efficace.
L'onglet Local Analysis peut ensuite être utilisé pour discuter la faisabilité locale du transfert thermique et le coût de la fragmentation. Enfin, l'onglet Eruption Energy permet de transformer ces résultats en ordres de grandeur plus directement comparables aux observations géologiques ou volcanologiques.
Domaine d'application
Mater Two a été conçu pour l'étude de phénomènes tels que :
- les explosions hydrothermales superficielles ;
- les interactions eau-magma en milieu volcanique ;
- les explosions phréato-magmatiques ;
- les systèmes où de l'eau externe pénètre dans un réservoir magmatique ou hydrothermal chaud ;
- les problèmes de rendement énergétique et de fragmentation des matériaux.
Il constitue à la fois un outil de recherche, un outil pédagogique et un outil d'exploration de scénarios pour comprendre comment l'énergie thermique du magma peut être partiellement convertie en travail mécanique explosif.
Résumé
Mater Two est un logiciel de calcul dédié aux interactions eau-magma. Il relie les propriétés thermodynamiques de l'eau chauffée par le magma à des estimations de travail, de rendement, de fragmentation et d'énergie d'éruption. Grâce à ses différents onglets, il permet d'aborder successivement le cycle thermodynamique, l'exploration paramétrique, l'analyse locale et les conséquences éruptives du système étudié.
