Gadolinium et réfrigération magnétocalorique

L’effet magnétocalorique

La réfrigération magnétique repose sur un phénomène thermodynamique appelé effet magnétocalorique (MCE) : la température et/ou l’entropie d’un solide magnétique changent quand on applique ou retire un champ magnétique.

Le gadolinium (Gd) est le matériau “école” parce que sa température de Curie est proche de la température ambiante (≈ 293 K, ~20 °C). Autour de cette transition ferromagnétique → paramagnétique, une petite variation de champ produit une variation d’entropie magnétique importante, donc un effet de refroidissement exploitable.

Le point de Curie est la température à laquelle un matériau ferromagnétique perd son ordre magnétique spontané. En dessous de cette température, le matériau est ferromagnétique : même en l’absence de champ magnétique externe, il possède une aimantation non nulle. Cela signifie que les moments magnétiques portés par les atomes — essentiellement liés aux spins électroniques — ne sont pas orientés au hasard, mais présentent un alignement collectif à grande échelle. Cet alignement ne résulte pas d’un champ extérieur, mais d’une interaction interne propre au solide, appelée interaction d’échange, qui favorise l’orientation parallèle des spins voisins. Tant que cette interaction domine l’agitation thermique, l’ordre ferromagnétique est stable.

Lorsque la température augmente, l’agitation thermique devient de plus en plus importante. À l’échelle microscopique, cette agitation correspond à une augmentation de l’énergie cinétique des électrons et du réseau cristallin, ce qui tend à perturber l’orientation des spins. Le point de Curie correspond précisément à la température pour laquelle l’énergie thermique devient comparable à l’énergie d’échange responsable de l’alignement des spins. À partir de ce seuil, l’ordre collectif ne peut plus être maintenu sur de longues distances : les spins restent bien porteurs de moments magnétiques individuels, mais leur orientation moyenne devient aléatoire. Le matériau entre alors dans l’état paramagnétique, caractérisé par une aimantation nulle en l’absence de champ et une réponse faible et linéaire lorsqu’un champ est appliqué.

Dans le cas du gadolinium, la transition ferromagnétique–paramagnétique est une transition dite du second ordre. Cela signifie qu’il n’y a pas de saut brutal de l’aimantation à la température de Curie, mais une diminution continue de l’aimantation spontanée jusqu’à s’annuler exactement à $T_C$. Physiquement, cela traduit le fait que l’ordre magnétique se défait progressivement : les domaines magnétiques s’amenuisent, la corrélation entre les spins devient de plus en plus courte, et les fluctuations thermiques prennent une importance croissante. À l’approche du point de Curie, le système devient extrêmement sensible aux perturbations extérieures, en particulier à un champ magnétique, car il se trouve dans un état critique où ordre et désordre sont en compétition.

Cette transition s’accompagne d’une variation majeure de l’entropie magnétique. L’entropie magnétique mesure le nombre de configurations microscopiques possibles des orientations de spins compatibles avec l’état macroscopique du système. En dessous du point de Curie, l’alignement collectif limite fortement ces configurations : l’entropie magnétique est relativement faible. Au-dessus du point de Curie, les spins sont beaucoup plus libres, ce qui augmente considérablement le nombre de micro-états accessibles et donc l’entropie. Au voisinage de $T_C$, une petite variation de température ou de champ magnétique entraîne une réorganisation massive des spins, et donc une variation très importante de l’entropie magnétique.

C’est précisément cette sensibilité extrême près du point de Curie qui rend la transition fondamentale pour la réfrigération magnétique. Lorsqu’un champ magnétique est appliqué à un matériau proche de $T_C$, il favorise l’alignement des spins et réduit fortement l’entropie magnétique. Si cette variation se produit dans des conditions adiabatiques, c’est-à-dire sans échange de chaleur avec l’extérieur, la diminution d’entropie magnétique doit être compensée par une augmentation de l’entropie thermique, ce qui se traduit par une élévation de la température du matériau. Inversement, lorsque le champ est supprimé, les spins se désordonnent, l’entropie magnétique augmente et la température diminue. Ainsi, le point de Curie n’est pas seulement une frontière entre deux régimes magnétiques : c’est une zone critique où l’énergie thermique, l’ordre magnétique et l’entropie interagissent de manière optimale pour permettre la conversion d’un champ magnétique en un effet thermique mesurable.

En résumé

• En dessous de la température de Curie $T_C$, le gadolinium est ferromagnétique.
• Au-dessus de $T_C$, il devient paramagnétique.

Mais attention :

le passage n’est pas un interrupteur ON/OFF, c’est une transition continue (de second ordre pour le Gd).

Dans un solide magnétique, chaque atome possède un moment magnétique (spin électronique).

Ferromagnétique $T < T_C$

• Les spins s’alignent spontanément, même sans champ extérieur
• Il existe une aimantation spontanée
• L’ordre est collectif : chaque spin “sent” ses voisins.

Paramagnétique $T > T_C$

• Les spins sont désordonnés thermiquement
• Sans champ : aimantation moyenne nulle
• Avec champ : alignement faible et réversible

Ainsi:

• La différence clé n’est pas “les spins existent ou non”,
• mais leur degré d’ordre collectif.

Pourquoi existe-t-il une température de Curie ?

Parce qu’il y a compétition entre deux énergies.

Énergie d’échange (quantique)

C’est une interaction quantique (principe de Pauli + recouvrement des orbitales) qui favorise l’alignement parallèle des spins voisins.

On peut l’écrire schématiquement :

\[ E_{\text{échange}} = -J \sum_{\langle i,j\rangle} \vec S_i \cdot \vec S_j \]

• $J > 0$ → ferromagnétisme
• Plus $J$ est grand → ordre plus robuste

Énergie thermique

L’agitation thermique tend à désordonner les spins :

\[ E_{\text{thermique}} \sim k_B T \]

Le point de Curie $T_C$ est atteint quand :

\[ k_B T \sim J \]

• En dessous : l’échange gagne → ordre ferromagnétique
• Au-dessus : le désordre thermique gagne → paramagnétisme

C’est une transition ordre ↔ désordre.

Que se passe-t-il exactement au voisinage de $T_C$ ?

C’est là que tout devient intéressant (et magnétocalorique).

L’aimantation spontanée s’annule continûment

Pour le Gd (transition du second ordre) :

\[ M(T) \propto (T_C - T)^{\beta} \quad \text{avec } \beta \approx 0.33 \]

• Pas de saut brutal
• Mais une variation extrêmement rapide près de $T_C$

\(\partial M / \partial T\) devient très grand

Les fluctuations deviennent énormes

Près de $T_C$ :

• Les domaines magnétiques grandissent.
• La longueur de corrélation diverge.
• Le système devient très sensible à un champ externe.

Un petit champ peut :

• fortement réordonner les spins.
• réduire brutalement l’entropie magnétique.

Entropie magnétique : le cœur du problème

Qu’est-ce que l’entropie magnétique ?

C’est le nombre de configurations possibles des spins.

• Spins très désordonnés → entropie élevée
• Spins alignés → entropie faible

Formellement :

\[ S_m = k_B \ln \Omega \]

où $\Omega$ est le nombre de micro-états de spin accessibles.

Pourquoi $S_m$ change autant près de $T_C$ ?

Parce que :

• en dessous de $T_C$ : ordre déjà présent → peu de configurations
• au-dessus : spins libres → beaucoup de configurations
• près de $T_C$ : le système hésite entre ordre et désordre

Une petite variation de champ fait basculer énormément de micro-états.

donc $\Delta S_m$ est maximal.

L'énergie d'Helmholtz

Dans un solide magnétique soumis à un champ magnétique externe $B$, la grandeur thermodynamique notée $M$ désigne l’aimantation du système. L’aimantation mesure la réponse magnétique du matériau, c’est-à-dire le moment magnétique total induit ou spontané par unité de volume ou de masse. Selon les conventions utilisées, on distingue une aimantation volumique $M$ (en A·m$^{-1}$) ou une aimantation massique $M_m$ (en A·m$^2$·kg$^{-1}$).

Dans le cadre des études magnétocaloriques, on travaille très souvent avec l’aimantation massique, car elle se prête directement aux bilans énergétiques et entropiques par unité de masse du matériau. Physiquement, $M$ traduit l’alignement collectif des moments magnétiques électroniques sous l’effet du champ et de la température.

Pour décrire de manière cohérente les propriétés thermodynamiques d’un système magnétique à température $T$ et champ $B$ imposés, on introduit l’énergie libre de Helmholtz magnétique, notée $F(T,B)$. Cette fonction d’état est définie par`

\[ F = U - TS, \]

où $U$ est l’énergie interne totale du système et $S$ son entropie. Dans le cas d’un solide magnétique, la différentielle de l’énergie libre s’écrit

\[ dF = -S\,dT - M\,dB, \]

ce qui montre que l’entropie $S$ et l’aimantation $M$ sont les variables thermodynamiques conjuguées respectivement à la température $T$ et au champ magnétique $B$. On en déduit directement que

\[ S = -\left(\frac{\partial F}{\partial T}\right)_B \qquad \text{et} \qquad M = -\left(\frac{\partial F}{\partial B}\right)_T. \]

Puisque l’énergie libre $F(T,B)$ est une fonction régulière de ses variables, les dérivées croisées sont égales. Cette propriété mathématique, connue sous le nom de relation de Schwarz (ou relation de Maxwell en thermodynamique), conduit à la relation fondamentale

\[ \left(\frac{\partial S}{\partial B}\right)_T = \left(\frac{\partial M}{\partial T}\right)_B. \]

Cette égalité établit un lien direct entre une grandeur thermodynamique difficilement accessible expérimentalement, l’entropie, et une grandeur mesurable, l’aimantation. Elle constitue le fondement théorique de l’effet magnétocalorique.

Au voisinage de la température de Curie $T_C$, l’aimantation varie très rapidement avec la température en raison de la transition ferromagnétique–paramagnétique. La dérivée $\partial M/\partial T$ devient alors très grande en valeur absolue, ce qui implique, via la relation précédente, une variation importante de l’entropie sous l’effet du champ magnétique. C’est cette amplification critique des dérivées thermodynamiques près de $T_C$ qui rend l’effet magnétocalorique particulièrement intense et exploitable dans les dispositifs de réfrigération magnétique.

Pourquoi le champ magnétique fait chauffer ou refroidir ?

On utilise maintenant la thermodynamique.

Relation clé

\[ \left(\frac{\partial S}{\partial B}\right)_T = \left(\frac{\partial M}{\partial T}\right)_B \] Près de $T_C$, $\partial M/\partial T$ est grand ⇒ \[ \boxed{\left(\frac{\partial S}{\partial B}\right)_T \text{ est grand}} \]

Cas 1 — Aimantation adiabatique (champ ON)

• Les spins s’alignent
• $S_m$ diminue fortement
• Mais entropie totale ≈ constante
• la température augmente.

Cas 2 — Désaimantation adiabatique (champ OFF)

• Les spins se désordonnent
• $S_m$ augmente
• la température diminue.

C’est exactement le mécanisme du refroidissement magnétique.

Les grandeurs clés et ce qu’on mesure vraiment

On caractérise le MCE surtout par deux quantités :

1. Variation d’entropie isotherme (champ appliqué à température fixée) \[ \Delta S_m(T,\Delta B) = S(T,B_f)-S(T,B_i) \]
2. Variation de température adiabatique \[ \Delta T_{ad}(T,\Delta B)=T(B_f)-T(B_i)\quad \text{(échange de chaleur ≈ 0)} \]

Ces deux grandeurs sont liées par la capacité calorifique du matériau.

Les formules de calcul

Relation de Maxwell (pont entre magnétisme et thermo)

Dans un solide magnétique, une relation thermodynamique très utile est :

\[ \left(\frac{\partial S}{\partial B}\right)_T = \left(\frac{\partial M}{\partial T}\right)_B \]

où $M$ est l’aimantation (en A·m²/kg ou emu/g selon conventions), $S$ l’entropie (J/kg/K) et $B$ le champ (T).

NB

emu/g signifie electromagnetic unit par gramme.

C’est une unité issue de l’ancien système CGS électromagnétique, très utilisé en magnétisme expérimental (et encore courant dans la littérature).

Dans ce système, emu est une unité de moment magnétique et emu/g est donc une aimantation massique.

Numériquement, emu/g et A·m²/kg ont la même valeur. Seules les unités changent.

C’est la base pour calculer $\Delta S_m$ à partir de mesures $M(T,B)$.

Calcul de l’entropie magnétique $\Delta S_m$ depuis $M(T,B)$

À température fixée :

\[ \Delta S_m(T,\Delta B) = \int_{B_i}^{B_f} \left(\frac{\partial M}{\partial T}\right)_B \, dB \]

En pratique avec des données discrètes (mesures à champs $B_k$) :

\[ \Delta S_m(T)\approx \sum_k \frac{M(T+\Delta T,B_k)-M(T,B_k)}{\Delta T} \,\Delta B_k \]

4.3 Calcul de la variation adiabatique $\Delta T_{ad}$

Une expression standard est :

\[ \Delta T_{ad}(T,\Delta B) = -\int_{B_i}^{B_f} \frac{T}{C_{p,B}(T)} \left(\frac{\partial M}{\partial T}\right)_B \, dB \]

où $C_{p,B}(T)$ est la capacité calorifique à pression constante (souvent proche de $C_p$ mesurée).

Près de la transition magnétique, on peut interpréter l’effet magnétocalorique avec un raisonnement énergétique très simple. Lorsqu’un champ magnétique est appliqué ou retiré sans échange de chaleur avec l’extérieur (processus adiabatique), la variation d’énergie libre associée à la réorganisation des spins se traduit essentiellement par une variation de température du matériau. Dans ce régime, on peut écrire que la variation d’énergie thermique est donnée par \[ \Delta F \simeq C_p \,\Delta T, \] où $C_p$ est la capacité calorifique massique à pression constante. D’un point de vue thermodynamique, cette même variation d’énergie libre est aussi reliée à la variation d’entropie magnétique par \[ \Delta F \simeq -\,T\,\Delta S_m, \] le signe moins traduisant le fait qu’une diminution d’entropie magnétique (alignement des spins sous champ) doit être compensée par une augmentation de l’énergie thermique lorsque le processus est adiabatique. En identifiant ces deux expressions, on obtient immédiatement une relation simple entre la variation de température et la variation d’entropie magnétique : \[ C_p,\Delta T \simeq T\,\Delta S_m. \] Si l’on suppose que la capacité calorifique $C_p$ varie peu sur l’intervalle de température considéré — ce qui est une bonne approximation sur quelques kelvins autour de $T_C$ — on en déduit la relation pratique : \[ \boxed{\;\Delta T_{ad}\ \approx\ \frac{T\,\Delta S_m}{C_p}\;} \] Cette expression constitue une règle de pouce très utilisée en magnétocalorique pour estimer rapidement l’amplitude de l’effet thermique à partir de données d’entropie. Pour fixer les ordres de grandeur, prenons le cas du gadolinium près de la température ambiante. À $T \simeq 293\ \text{K}$, une variation de champ de quelques teslas peut produire une variation d’entropie magnétique typique de $\Delta S_m \simeq 7.5\ \mathrm{J·kg}^{-1}\mathrm{·K}^{-1}$. En prenant une capacité calorifique massique représentative $C_p \simeq 240\ \mathrm{J·kg}^{-1}\mathrm{·K}^{-1}$, on obtient : \[ \Delta T_{ad} \approx \frac{293 \times 7.5}{240} \approx 9.2\ \text{K}. \] On trouve ainsi une variation de température adiabatique de l’ordre de 9 K, ce qui montre à quel point l’effet magnétocalorique devient intense au voisinage de la transition de Curie. Cette estimation simple explique pourquoi, malgré sa simplicité apparente, la relation $\Delta T_{ad} \approx T\,\Delta S_m/C_p$ est un outil central pour comparer et évaluer les performances des matériaux magnétocaloriques.

Ordres de grandeur pour le gadolinium près de 293 K

Une synthèse courante (revue) donne autour de $T_C$ pour Gd :

• pour $\Delta B=0\to 1\,\text{T}$ : $\Delta S_m \approx 3\,\mathrm{J·kg}^{-1}\mathrm{K}^{-1}$ et $\Delta T_{ad}\approx 3 \,\mathrm{K}$
• pour $\Delta B=0\to 2\,\text{T} : \Delta S_m \approx 5.5,\mathrm{J·kg}^{-1}\mathrm{K}^{-1}$ et $\Delta T_{ad}\approx 6\,\mathrm{K}$

On trouve aussi des valeurs d’entropie plus élevées en champs plus forts, par ex. autour de 293 K :

$\Delta S_m\sim 8.9\,\mathrm{J·kg}^{-1}\mathrm{·K}^{-1}$ pour $0\to 5\,\mathrm{T}$ (selon échantillon/forme).

Le générateur AMR

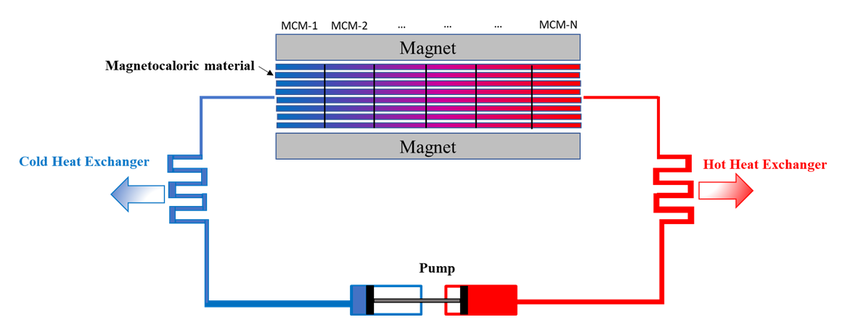

Un générateur AMR (Active Magnetic Regenerator, ou régénérateur magnétocalorique actif) est le cœur d’un système de réfrigération magnétique. Il ne s’agit pas seulement d’un matériau magnétocalorique, mais d’un dispositif dynamique qui exploite activement l’effet magnétocalorique pour produire et amplifier un gradient de température. Concrètement, le matériau magnétocalorique est soumis à des cycles successifs de magnétisation et de démagnétisation, tout en étant traversé par un fluide caloporteur dont l’écoulement est synchronisé avec ces cycles. Lors de la magnétisation, le matériau s’échauffe et cède de la chaleur au fluide ; lors de la démagnétisation, il se refroidit et absorbe de la chaleur. La géométrie du régénérateur (lit granulaire, plaques, canaux) permet alors de stocker spatialement la chaleur le long du matériau et de la redistribuer cycle après cycle. Cette accumulation progressive transforme une variation de température intrinsèquement faible (souvent quelques kelvins par cycle) en un gradient thermique exploitable entre une source chaude et une source froide.

Pourquoi parle-t-on de régénérateur en AMR (Active Magnetic Regenerator) ?

Dans un dispositif AMR, le terme régénérateur ne désigne pas un générateur d’énergie, mais un générateur de gradient thermique. Autrement dit, l’AMR est un dispositif actif qui fabrique et entretient une différence de température dans l’espace, à partir de l’effet magnétocalorique.

Le cœur du système est un matériau magnétocalorique (par exemple le gadolinium ou des alliages apparentés). Quand on applique un champ magnétique, ce matériau s’échauffe (alignement des moments magnétiques) ; quand on retire le champ, il se refroidit. Pris isolément, cet effet est modeste.

Ce qui rend le système efficace, c’est justement le rôle de régénérateur.

Le lit magnétocalorique joue deux rôles simultanés :

1. Source d’effet magnétocalorique : il chauffe et refroidit cycliquement sous l’action du champ magnétique.
2. Stockage spatial de chaleur : grâce à un fluide caloporteur qui circule alternativement, la chaleur est déposée préférentiellement d’un côté du lit et extraite de l’autre.

Cycle après cycle, le dispositif construit progressivement un gradient thermique stable entre une extrémité chaude et une extrémité froide.

C’est ce gradient qui permet ensuite soit de refroidir une charge, soit de rejeter de la chaleur.

On parle donc de régénérateur parce que le système génère et régénère activement une structure thermique, exactement comme un régénérateur de Stirling génère et maintient un profil de température dans l’échangeur.

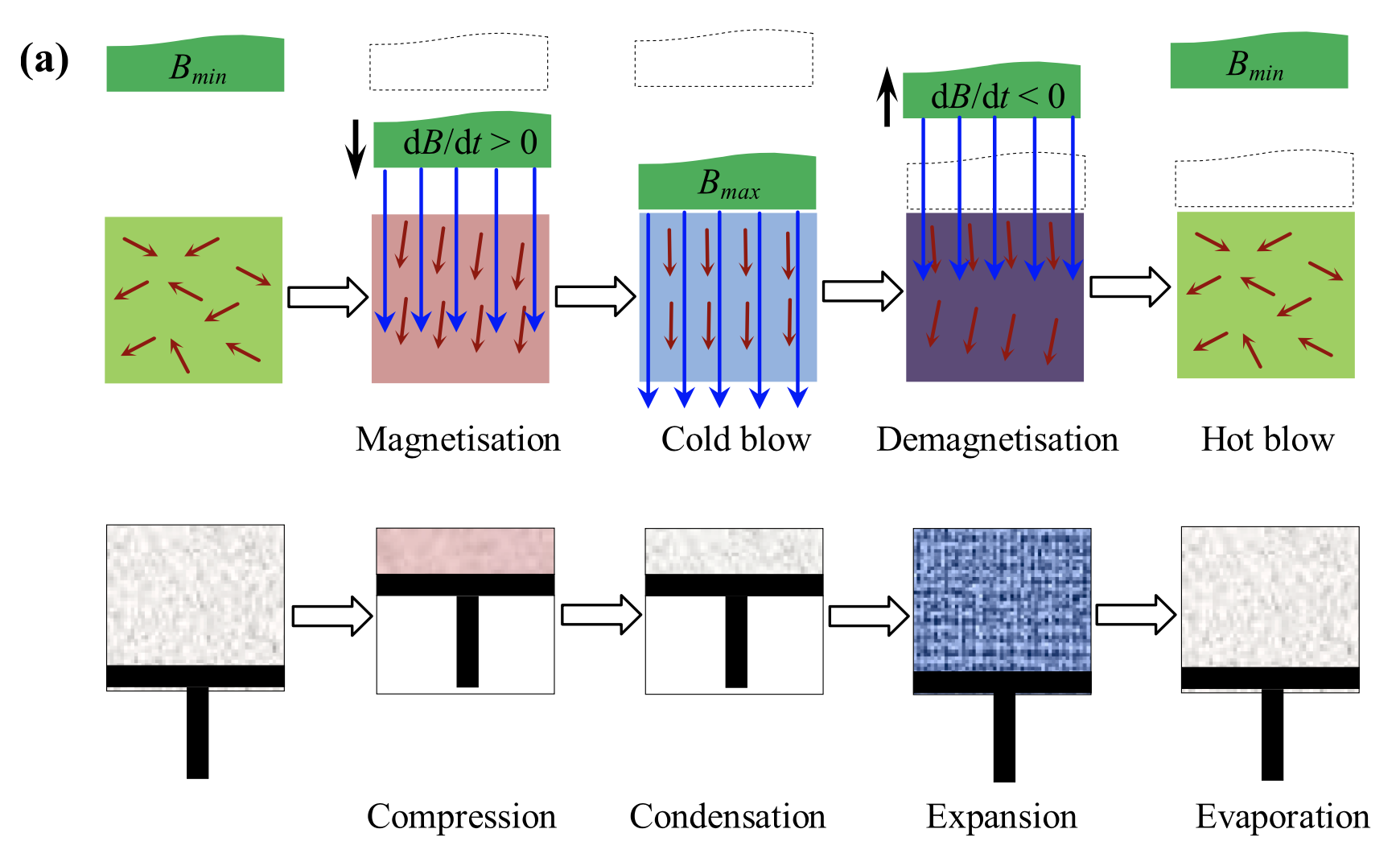

La figure 1(a) montre les quatre étapes du cycle AMR et leurs processus correspondants dans un cycle à compression de vapeur (VCC). La figure 1(b) présente une vue graphique du fonctionnement de l’AMR et la figure 1(c) montre une représentation température–entropie (T–S) du cycle AMR. Les quatre étapes du cycle sont les suivantes :

• (a) magnétisation adiabatique : sous conditions adiabatiques, le régénérateur est soumis au champ magnétique et subit une élévation de température ;
• (b) transfert de chaleur iso-magnétique (également appelé *cold blow*) : sous champ magnétique constant, le fluide caloporteur s’écoule de l’échangeur froid vers l’échangeur chaud ;
• (c) démagnétisation adiabatique : le régénérateur est retiré du champ magnétique, ce qui entraîne une baisse de température ;
• (d) transfert de chaleur iso-magnétique (également appelé *hot blow*) : sous champ magnétique constant, le fluide caloporteur s’écoule dans le sens inverse, c’est-à-dire de l’échangeur chaud vers l’échangeur froid.

Ces quatre étapes sont répétées, et les performances sont évaluées lorsque le système atteint un régime permanent.

Selon la manière dont le matériau magnétocalorique se déplace dans le champ magnétique, deux types de configurations sont possibles :

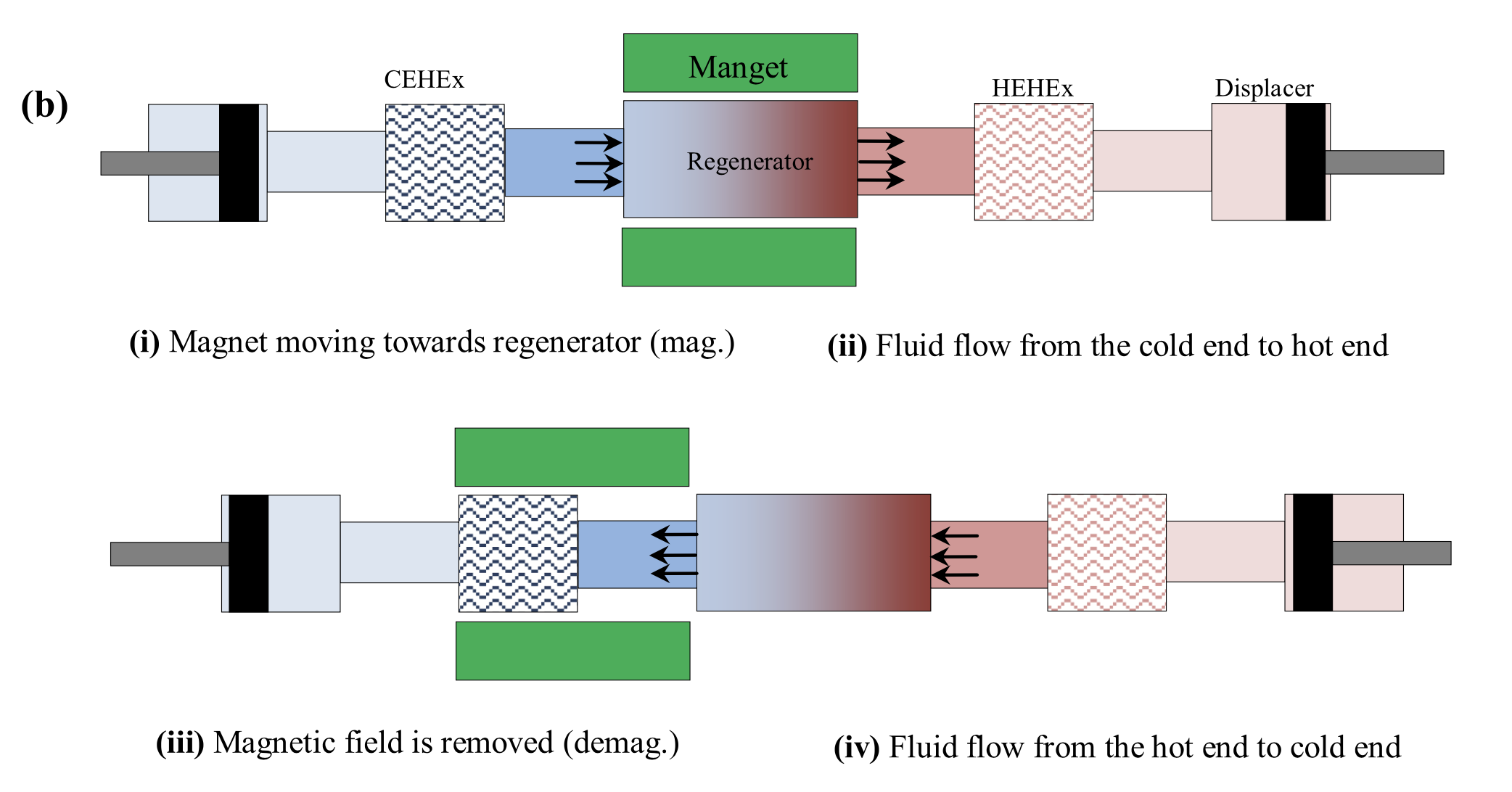

• (a) système alternatif (reciprocating) : le régénérateur se déplace périodiquement à l’intérieur et à l’extérieur du champ magnétique. Ce mouvement alternatif peut être obtenu soit en déplaçant le matériau magnétocalorique, soit en déplaçant la source du champ magnétique.
• (b) système rotatif : le régénérateur tourne autour d’un axe fixe et entre et sort du champ magnétique suivant une trajectoire circulaire. L’agencement rotatif peut être très compact et fonctionner à des fréquences plus élevées que les systèmes alternatifs.

Dans un système AMR rotatif, la synchronisation entre champ magnétique et circulation du fluide ne repose ni sur une pompe intelligente ni sur un pilotage actif, mais sur une distribution géométrique fixe des orifices fluidiques associée à la rotation du régénérateur. Chaque lit magnétocalorique est traversé par le fluide, mais ses extrémités débouchent sur des plaques de distribution (ou collecteurs) qui sont spatialement découpées en secteurs reliés soit à l’échangeur chaud, soit à l’échangeur froid. Lorsque le régénérateur pénètre sous l’aimant, il se trouve dans une zone de champ fort : il s’échauffe par effet magnétocalorique et, à ce moment précis, la géométrie des orifices fait que le fluide qui le traverse est connecté au circuit menant vers l’échangeur chaud, ce qui permet d’évacuer la chaleur produite. En poursuivant sa rotation, le régénérateur quitte progressivement la zone de champ ; il se refroidit alors par démagnétisation adiabatique, tandis que les orifices s’ouvrent désormais vers le réseau froid, mettant le lit en communication avec l’échangeur froid et permettant au fluide d’y capter de la chaleur. La pompe, de son côté, impose simplement un débit global quasi constant et ne « sait » rien du cycle thermodynamique.

Dans les réfrigérateurs magnétiques à AMR rotatif, qui constituent l’architecture la plus largement utilisée dans les prototypes avancés et les développements industriels, la synchronisation entre champ magnétique et circulation du fluide repose entièrement sur la géométrie des orifices et des collecteurs.

• Lorsque le régénérateur passe sous l’aimant, il est automatiquement relié par ses orifices au circuit menant vers l’échangeur thermique chaud, ce qui permet d’évacuer la chaleur produite lors de la magnétisation.
• Lorsqu’il quitte la zone de champ, la rotation l’amène à se connecter au réseau froid, où le fluide capte de la chaleur pendant la phase de démagnétisation.

L’un des avantages majeurs de cette configuration est qu’elle ne nécessite jamais d’inverser le sens de circulation du fluide : la pompe fonctionne à débit quasi constant et dans un seul sens. Cette absence d’inversion hydraulique réduit fortement les pertes de charge, limite les phénomènes transitoires et améliore la stabilité du fonctionnement, ce qui explique pourquoi le système rotatif est aujourd’hui considéré comme la solution la plus robuste et la plus efficace pour les AMR à haute fréquence et à vocation applicative.

Applications numériques

Donnée matériau (pour calculer)

Capacité calorifique massique typique du Gd près de la température ambiante :

\[ C_p \approx 240\,\mathrm{J·kg}^{-1}\mathrm{·K}^{-1} \] (valeur indicative, dépend de $T$).

Estimer $\Delta T_{ad}$ pour $\Delta B=1\,\text{T}$

On prend $T=293\,\mathrm{K}$, $\Delta S_m=3\,\mathrm{J·kg}^{-1}\mathrm{·K}^{-1}$, $C_p=240\,\mathrm{J·kg}^{-1}\mathrm{·K}^{-1}$.

\[ \Delta T_{ad}\approx \frac{T\Delta S_m}{C_p} = \frac{879}{240} \approx 3.66\,\text{K} \]

C’est un peu au-dessus des ~3 K “typique”, ce qui est normal : (i) $C_p$ augmente près de la transition, (ii) $\Delta S_m$ dépend finement de l’échantillon, (iii) l’approximation suppose $C_p$ constant. L’ordre de grandeur est bon.

Chaleur “pompage” théorique par cycle (isotherme)

Si on fait une étape isotherme à $T$, la chaleur échangée vaut :

\[ q = T\,\Delta S_m \] Pour $T=293\,\mathrm{K}$, $\Delta S_m=3\,\mathrm{J·kg}^{-1}\mathrm{·K}^{-1}$ : \[ q \approx 293\times 3 \approx 879\,\mathrm{J·kg}^{-1} \] Donc ~0.88 kJ par kg et par cycle (en “idéal thermo”).

À 2 T, avec 5.5 J/kg/K :

\[ q \approx 293\times 5.5 \approx 1611\,\mathrm{J·kg}^{-1} \]

Ça aide à comprendre pourquoi on a besoin soit de beaucoup de matière, soit de fréquences de cycle élevées, soit d’un régénérateur (AMR) pour amplifier la différence de température.

Les “schémas” indispensables

Schéma conceptuel du matériau

Imagine une barre de Gd avec un thermomètre :

• (A) Champ OFF : spins plus désordonnés → entropie magnétique haute.
• (B) Champ ON adiabatique : spins s’alignent → entropie magnétique baisse → la barre chauffe (ΔTad > 0).
• (C) On évacue la chaleur vers l’extérieur à champ constant (isofield).
• (D) Champ OFF adiabatique : spins se redésordonnent → entropie magnétique augmente → la barre refroidit (ΔTad < 0).

Ce “4-temps” est le moteur de base.

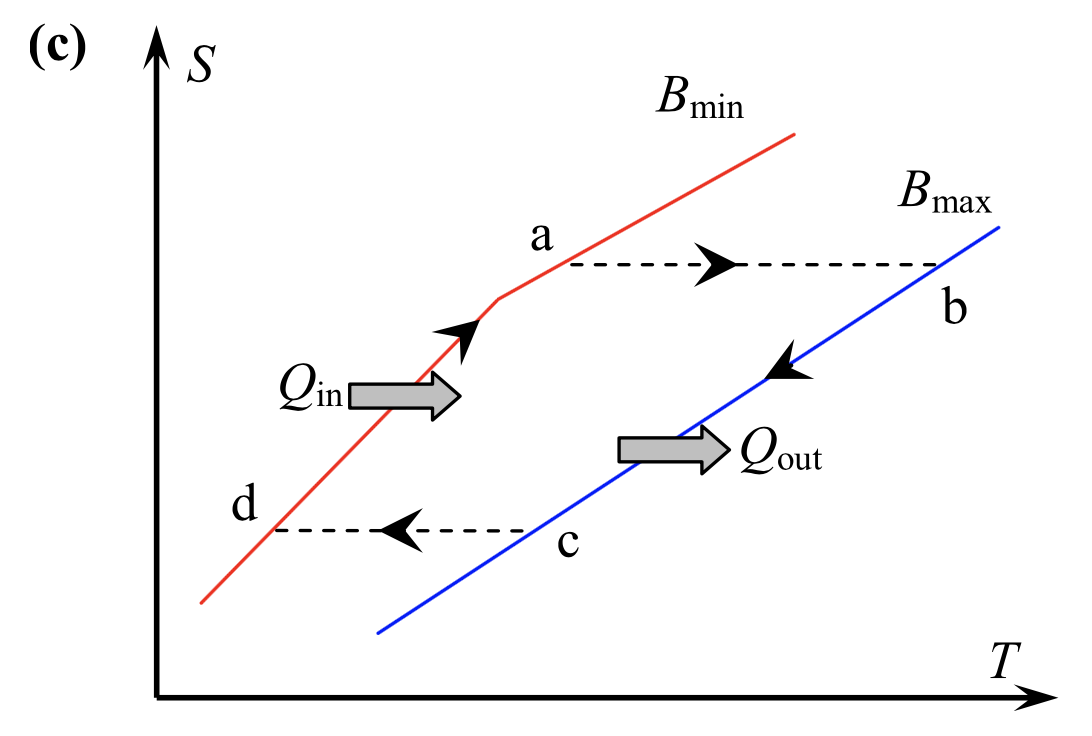

Diagramme (T)–(S) (lecture thermodynamique)

Sur un diagramme température–entropie :

• Les étapes adiabatiques sont (quasi) verticales (entropie totale ≈ constante) : $S=$ cste, (T) change.
• Les étapes isofield (champ constant) permettent d’échanger de la chaleur avec un échangeur.

C’est l’analogue magnétique d’un cycle frigorifique, mais sans changement d’état fluide.

Pourquoi on parle d’AMR (Active Magnetic Regenerator)

Le Gd “tout seul” donne typiquement quelques kelvins. Pour faire un frigo, il faut souvent 10–30 K de gradient (ou plus selon application).

L’AMR utilise un lit poreux de matériau magnétocalorique + un fluide caloporteur (eau/glycol, parfois autres) : on synchronise champ et écoulement pour “empiler” les petits ΔT le long du lit et créer un vrai gradient.

Les 4 étapes AMR classiques (mêmes idées que plus haut) sont décrites dans la littérature : aimantation adiabatique, déplacement du fluide, désaimantation adiabatique, déplacement inverse.

Ce qui limite la techno avec le Gd (et ce qu’on fait à la place)

Le Gd est excellent pédagogiquement, mais :

• son effet est très centré autour de ~293 K (plage utile étroite),
• le coût/criticité “terre rare” pose problème,
• obtenir 1–2 T avec des aimants permanents est faisable, mais au-delà devient plus lourd/cher.

D’où l’intérêt de familles alternatives (La(Fe,Si)$_{13}$ hydrures, MnFe(P,Si,B)…), et de l’optimisation AMR.

Pourquoi la température de Curie du gadolinium est si faible ?

La faible température de Curie du gadolinium (≈ 293 K), donc tout juste autour de la température ambiante) s’explique par une combinaison assez subtile entre sa structure électronique et la nature des interactions magnétiques dans le solide.

Le gadolinium est un lanthanide dont la configuration électronique est ([Xe],4f$^7$ 5d$^1$ 6s$^2$). Le point clé, c’est que les électrons 4f, responsables du moment magnétique, sont très localisés et fortement protégés par les couches électroniques externes. Ils portent un moment magnétique élevé (spin pur, $S = 7/2$), ce qui fait que chaque atome est très magnétique individuellement… mais interagit mal avec ses voisins.

Or, la température de Curie ne dépend pas de la taille du moment magnétique individuel, mais de la force du couplage ferromagnétique entre les moments. Dans le gadolinium, ce couplage ne se fait pas directement entre électrons 4f (trop localisés), mais indirectement via les électrons de conduction (5d–6s), par un mécanisme de type interaction RKKY. Ce couplage indirect est relativement faible, ce qui limite la stabilité de l’ordre ferromagnétique lorsque l’agitation thermique augmente.

À cela s’ajoute le fait que le gadolinium a une anisotropie magnétique faible. Contrairement à d’autres terres rares, les moments 4f du Gd ont un moment orbital nul ($L = 0$), ce qui réduit les effets d’ancrage directionnel du magnétisme dans le réseau cristallin. Résultat : l’ordre ferromagnétique est plus facilement détruit par les fluctuations thermiques.

En résumé, le gadolinium combine un moment magnétique atomique très élevé avec des interactions interatomiques faibles et peu anisotropes. C’est ce paradoxe — “très magnétique localement, mais faiblement couplé collectivement” — qui explique pourquoi sa température de Curie est étonnamment basse par rapport à d’autres matériaux ferromagnétiques.

L’interaction RKKY : un couplage magnétique indirect à longue portée

L’interaction RKKY (pour Ruderman–Kittel–Kasuya–Yosida) est un mécanisme par lequel deux moments magnétiques localisés (par exemple ceux des électrons 4f des terres rares) interagissent indirectement à travers les électrons de conduction d’un métal. Contrairement à un échange direct — impossible ici parce que les orbitales 4f sont très localisées — le moment magnétique d’un ion polarise le gaz d’électrons libres autour de lui. Cette polarisation n’est pas uniforme : elle oscille dans l’espace et se propage sur plusieurs distances interatomiques. Un second moment magnétique “ressent” alors cette oscillation et s’aligne soit parallèlement (ferromagnétique), soit antiparallèlement (antiferromagnétique) selon la distance qui le sépare du premier.

Sur le plan physique, la clé est le caractère oscillant et à longue portée du couplage. L’intensité de l’interaction décroît avec la distance (en première approximation comme $1/r^3$ en 3D), mais son signe change périodiquement, avec une période liée au vecteur de Fermi des électrons de conduction. Cela explique pourquoi, dans une même famille de matériaux, on peut observer des comportements magnétiques très différents (ferromagnétisme, antiferromagnétisme, structures hélicoïdales), simplement en modifiant les distances interatomiques ou la densité électronique.

Cette interaction est typique des métaux et joue un rôle central dans le magnétisme des terres rares, des alliages dilués magnétiques et de nombreux systèmes où des moments localisés coexistent avec des électrons mobiles. Dans le cas du gadolinium, par exemple, l’interaction RKKY est suffisamment forte pour établir un ordre ferromagnétique, mais pas assez pour le maintenir à haute température, ce qui explique une température de Curie relativement basse.

Divers

Qui a découvert l’effet magnétocalorique en 1881 ?

L’effet magnétocalorique a été mis en évidence en 1881 par Emil Warburg, qui observa qu’un matériau magnétique subit une variation de température lorsqu’il est soumis à un champ magnétique variable. Cette découverte, longtemps restée d’intérêt essentiellement fondamental, a constitué la première preuve expérimentale du couplage entre ordre magnétique et thermodynamique. Ce n’est que bien plus tard, avec le développement de nouveaux matériaux et de dispositifs régénératifs, que l’effet magnétocalorique est devenu un levier crédible pour des technologies de réfrigération alternatives aux systèmes classiques à compression de vapeur.

Qu’est-ce que le *no-load temperature span* d’un AMR ?

Dans un Active Magnetic Regenerator, le *no-load temperature span* correspond à l’écart de température maximal que le dispositif est capable de créer et de maintenir uniquement grâce au cycle magnétocalorique et au processus régénératif interne. En l’absence de toute extraction de chaleur côté froid, le système évolue vers un régime permanent où les transferts thermiques internes s’équilibrent avec les pertes thermiques vers l’environnement. Cette grandeur ne mesure donc pas la puissance frigorifique, mais la capacité intrinsèque du régénérateur à construire un gradient thermique, reflet direct de l’efficacité du couplage entre matériau magnétocalorique, circulation du fluide et synchronisation avec le champ magnétique.

Quel sel paramagnétique est couramment utilisé par la NASA dans ses systèmes de refroidissement spatiaux ?

Le sulfate d’ammonium ferrique est un sel paramagnétique historiquement utilisé par la NASA dans des systèmes de refroidissement magnétique destinés aux applications spatiales, en particulier pour atteindre des températures cryogéniques très basses. Ce matériau présente des moments magnétiques bien définis associés aux ions ferriques, ce qui lui confère un effet magnétocalorique marqué à basse température. Dans les dispositifs de refroidissement par démagnétisation adiabatique, il permet d’abaisser efficacement la température de détecteurs sensibles embarqués, tout en offrant une bonne stabilité thermodynamique et une fiabilité compatible avec les contraintes spatiales. Son usage illustre le fait que, bien avant les AMR à température ambiante, la réfrigération magnétique était déjà une technologie clé pour l’exploration spatiale et l’instrumentation scientifique de haute précision.

Qu’est-ce qu’une transition magnétique de premier ordre (FOMT) par rapport à une transition du second ordre ?

C’est une transition caractérisée par un changement brutal de l’aimantation, souvent associé à un effet magnétocalorique géant, mais accompagné d’une hystérésis.

Une transition magnétique de premier ordre (FOMT) se distingue d’une transition du second ordre par le caractère discontinu de l’évolution de l’aimantation et des grandeurs thermodynamiques associées. Lors d’une FOMT, le système passe brutalement d’un état magnétique à un autre lorsque la température ou le champ magnétique franchit une valeur critique, ce qui s’accompagne généralement d’une chaleur latente et d’un fort changement d’entropie. Cette discontinuité explique pourquoi ces transitions sont souvent associées à un effet magnétocalorique très intense, parfois qualifié de géant. En contrepartie, la transition n’est pas parfaitement réversible : la présence d’hystérésis thermique et magnétique signifie que le chemin suivi dépend de l’histoire du matériau, ce qui peut dégrader les performances et le rendement dans des dispositifs cycliques comme les AMR. À l’inverse, une transition magnétique du second ordre est continue, sans chaleur latente ni hystérésis marquée ; l’aimantation évolue progressivement, l’effet magnétocalorique est plus modéré, mais la réponse est plus stable et réversible, ce qui constitue souvent un avantage pour les applications pratiques.
