Mater One

Propriétés thermodynamiques de l'eau pure à partir de l'équation d'état de Wagner et Pruss

Mater One est un logiciel de calcul thermodynamique consacré à l'eau pure. Il permet de déterminer les propriétés physiques et énergétiques de l'eau liquide, de la vapeur et des mélanges liquide-vapeur, à partir de l'équation d'état de Wagner et Pruss. Le logiciel est conçu pour explorer les domaines de saturation, les transformations thermodynamiques, l'expansion adiabatique, le dégazage, ainsi que certaines applications énergétiques liées aux systèmes hydrothermaux et volcaniques.

L'interface est organisée sous la forme de plusieurs onglets spécialisés. Chacun correspond à une famille de calculs : Saturation, Exsolution, Heating, Expansion, Eruption energy et Properties. Cette organisation permet d'utiliser le logiciel soit comme un calculateur de propriétés fondamentales, soit comme un outil d'interprétation pour des processus géologiques impliquant l'eau.

Figure 1 : Vue générale de Mater One dans l'onglet Saturation, consacré aux propriétés de l'eau à saturation et au travail produit par l'expansion adiabatique d'un mélange liquide-vapeur.

Le logiciel peut être téléchargé ici : Télécharger Mater One.

Principe général

Mater One repose sur une formulation thermodynamique rigoureuse de l'eau pure. À partir de la température, de la pression, de la profondeur ou de l'état de phase, le logiciel calcule un ensemble complet de propriétés intensives et extensives, en unités molaires et massiques.

Le logiciel distingue explicitement les propriétés du liquide, de la vapeur et des mélanges biphasés. Dans plusieurs fenêtres, les résultats sont affichés simultanément pour les deux phases, avec des colonnes séparées et des calculs complémentaires sur les proportions massiques ou volumiques.

Onglet Saturation

L'onglet Saturation permet d'explorer les propriétés de l'eau dans le domaine de saturation, c'est-à-dire le long de la courbe d'équilibre liquide-vapeur. L'utilisateur peut imposer la température, la pression ou encore la profondeur du réservoir, ce qui permet de reconstruire les conditions d'un système géothermal.

Dans la partie gauche de la fenêtre, le logiciel propose un module Initial conditions of the geothermal reservoir. L'utilisateur peut définir :

Le logiciel affiche alors les propriétés de l'eau liquide et de la vapeur à saturation, ainsi que les caractéristiques d'un éventuel mélange liquide-vapeur, notamment le pourcentage massique de vapeur.

Dans la partie droite, un module intitulé Work produced by the adiabatic expansion of the steam-liquid mixture estime le travail fourni lors d'une détente adiabatique. Plusieurs cas sont considérés :

Pour chacun de ces cas, le logiciel compare différents scénarios, par exemple des comportements réversibles et irréversibles, et affiche le travail correspondant en J/g. Un diagramme énergétique complète l'interprétation.

Figure 2 : Onglet Saturation montrant le calcul des propriétés à saturation, la proportion de vapeur dans un mélange liquide-vapeur et le travail d'expansion adiabatique pour différents cas.

Onglet Exsolution

L'onglet Exsolution est dédié au dégazage ou à l'exsolution de l'eau dans un magma ou dans un système chaud. Il permet d'évaluer les conditions dans lesquelles une phase vapeur se sépare d'un milieu initialement plus dense.

L'utilisateur peut y définir :

Le logiciel calcule ensuite :

Le diagramme de droite représente la courbe de saturation et plusieurs courbes d'énergie, ce qui permet de comparer visuellement l'état étudié avec différentes valeurs de travail disponible.

Figure 3 : Onglet Exsolution utilisé pour évaluer le dégazage de l'eau, le travail associé à l'exsolution et l'effet thermique correspondant.

Onglet Heating

L'onglet Heating traite du chauffage isobare de l'eau. Il permet de comparer un état initial et un état final pour une pression donnée, et d'en déduire le travail de chauffage.

L'utilisateur fixe une pression, puis renseigne :

Le logiciel affiche pour chacun des deux états :

Cette fenêtre permet de suivre en détail l'évolution d'un fluide lors d'un échauffement à pression constante, ce qui est utile pour des raisonnements énergétiques simples dans des réservoirs hydrothermaux ou dans des expériences de laboratoire.

Figure 4 : Onglet Heating montrant la comparaison entre un état initial et un état final lors d'un chauffage isobare de l'eau.

Onglet Expansion

L'onglet Expansion est consacré à la détente adiabatique de l'eau ou de la vapeur. Il permet d'étudier comment un fluide évolue lorsqu'il se détend jusqu'à une pression externe donnée.

Dans la partie gauche, l'utilisateur définit les conditions initiales :

Le logiciel calcule ensuite un ensemble de propriétés de l'état initial, puis compare deux modèles :

Les résultats affichés comprennent notamment :

Les deux diagrammes de droite aident à interpréter graphiquement la détente :

Ces représentations permettent de visualiser la trajectoire du fluide par rapport à la courbe de saturation, au point critique et à certains domaines métastables.

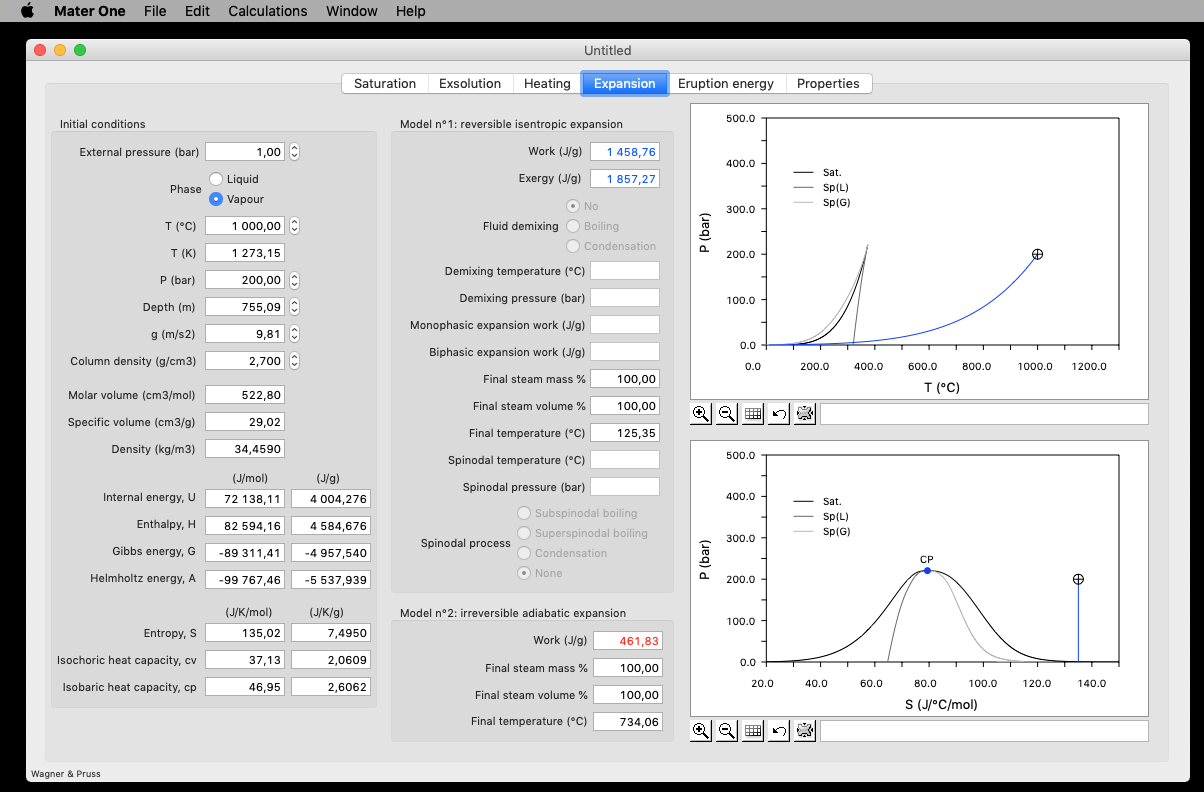

Figure 5 : Onglet Expansion montrant la détente adiabatique de l'eau ou de la vapeur, avec comparaison entre modèles réversible et irréversible et visualisation dans les diagrammes P-T et P-S.

Onglet Eruption energy

L'onglet Eruption energy est un calculateur d'énergie éruptive. Il convertit un travail mécanique disponible dans l'eau en grandeurs directement interprétables pour des phénomènes explosifs.

L'utilisateur peut saisir ou ajuster :

Le logiciel estime ensuite :

Cet onglet constitue un outil simple pour relier les propriétés énergétiques de l'eau à des ordres de grandeur éruptifs dans des systèmes hydrothermaux ou phréatiques.

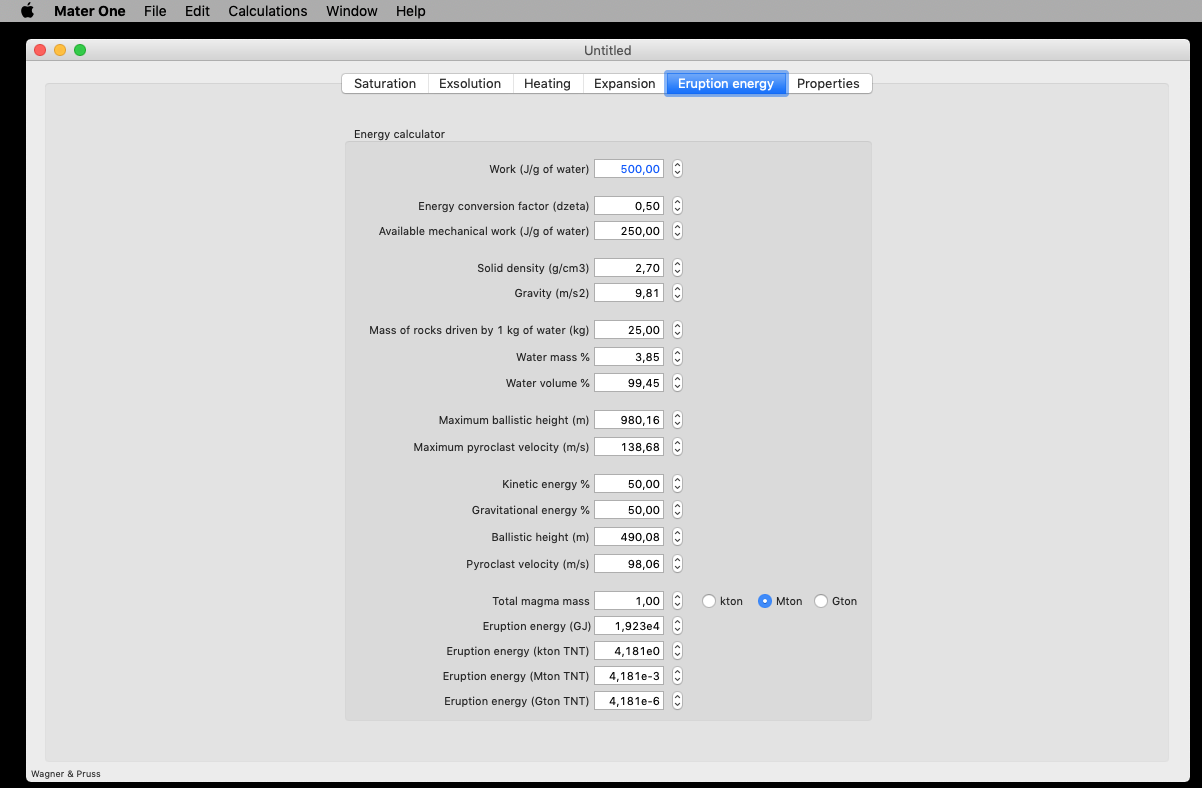

Figure 6 : Onglet Eruption energy consacré à la conversion d'un travail mécanique de l'eau en énergie éruptive, vitesses de projection et équivalents TNT.

Onglet Properties

L'onglet Properties est le calculateur thermodynamique général de Mater One. Il permet de calculer les propriétés de l'eau dans un état donné et de les visualiser dans différents diagrammes.

En haut à gauche, l'utilisateur choisit la phase :

Il saisit ensuite les variables d'état principales, par exemple :

Le logiciel en déduit les principales fonctions thermodynamiques, en unités molaires et massiques.

Une zone Master Plot permet de choisir le type de diagramme à afficher, parmi plusieurs couples de variables :

Dans la partie inférieure, le logiciel permet aussi de tracer des courbes de niveau ou des isovaleurs pour certaines grandeurs, par exemple des isenthalpes, afin d'explorer plus finement le comportement du fluide dans les différents diagrammes.

Cette fenêtre fait de Mater One un véritable outil de calcul et d'exploration graphique des propriétés thermodynamiques de l'eau.

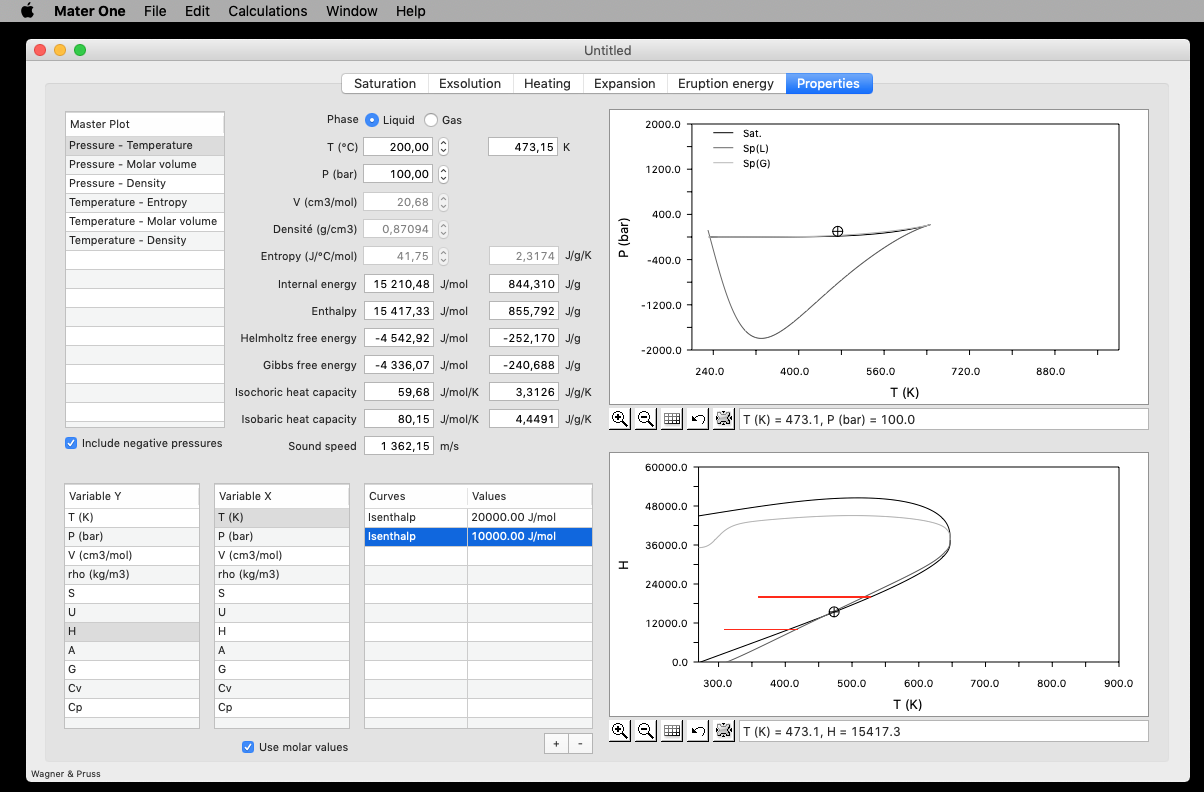

Figure 7 : Onglet Properties permettant de calculer les propriétés d'un état donné et de les représenter dans différents diagrammes thermodynamiques, avec possibilité de tracer des courbes de niveau comme des isenthalpes.

Outils graphiques

Les différentes fenêtres graphiques possèdent une petite barre d'outils permettant de manipuler l'affichage.

Ces outils facilitent l'analyse détaillée des trajectoires thermodynamiques, de la courbe de saturation et des domaines critiques.

Fonctionnalités principales de Mater One

Utilisation générale

Une utilisation typique de Mater One consiste à définir d'abord un état de l'eau à partir de la température et de la pression, puis à examiner les propriétés correspondantes dans l'onglet Properties. Selon le problème étudié, l'utilisateur peut ensuite se placer dans les onglets Saturation, Heating ou Expansion pour analyser une transformation particulière, ou dans les onglets Exsolution et Eruption energy pour discuter des applications géologiques et volcaniques.

Le logiciel peut ainsi être utilisé à la fois comme un calculateur thermodynamique fondamental et comme un outil pédagogique pour comprendre les relations entre énergie, détente, saturation, dégazage et phénomènes explosifs dans les systèmes naturels impliquant l'eau.

Référence du modèle thermodynamique

Les calculs de Mater One reposent sur l'équation d'état de Wagner et Pruss, qui constitue une formulation de référence pour les propriétés thermodynamiques de l'eau pure sur un large domaine de températures et de pressions.

Le logiciel offre ainsi un cadre cohérent pour relier les transformations physiques de l'eau aux applications géologiques, hydrothermales et volcaniques.
