Terres rares, anisotropie magnétique et couplage spin–orbite

1. Le moment magnétique

1. Définition physique du moment magnétique

Le moment magnétique est une grandeur vectorielle qui mesure la capacité d’un système physique à interagir avec un champ magnétique.

Il joue, en magnétisme, un rôle analogue à celui du moment dipolaire électrique en électrostatique.

Mathématiquement, il intervient dans l’énergie d’interaction avec un champ magnétique externe B :

\[ E = - \vec{\mu} \cdot \vec{B} \]

• si $ \vec{\mu} $ est parallèle à $\vec{B}$, l’énergie est minimale ;
• s’il est antiparallèle, l’énergie est maximale.

Le moment magnétique tend donc naturellement à s’aligner avec le champ magnétique.

2. Origine classique (image intuitive)

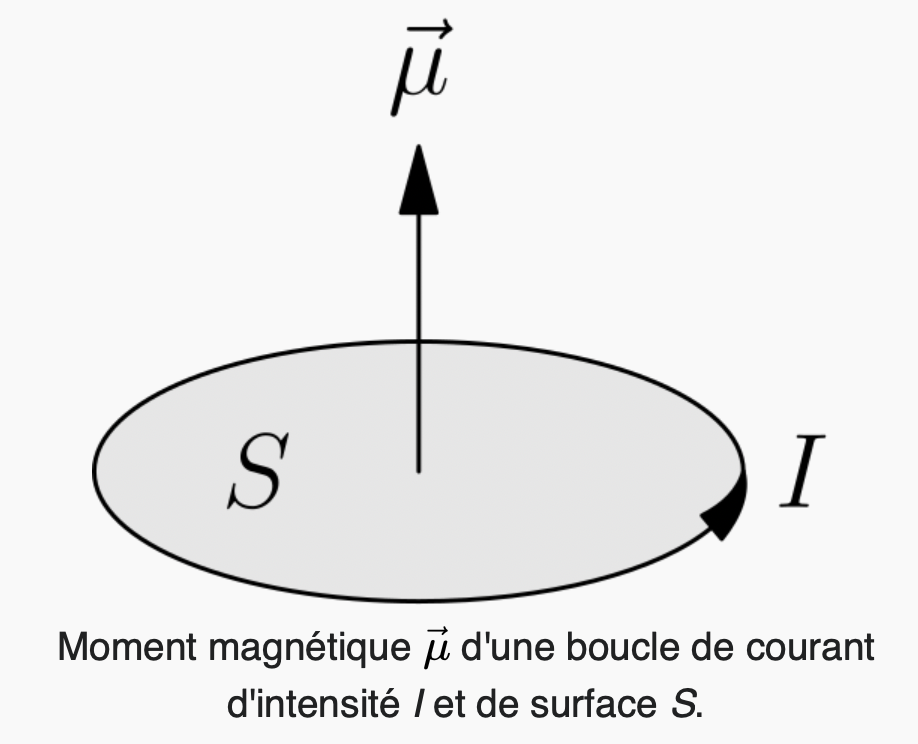

Classiquement, un moment magnétique apparaît dès qu’il existe un courant électrique bouclé.

Pour une charge $q$ décrivant une orbite de surface $S$ avec une fréquence $f$, le moment magnétique vaut :

\[ \vec{\mu} = I \, \vec{S} \] avec ($I = q f$) le courant équivalent.

Cette image est utile pour l’intuition, mais insuffisante pour décrire les électrons dans les atomes.

3. Origine quantique : électrons et moment magnétique

Dans un atome, le moment magnétique provient essentiellement des électrons, via deux contributions fondamentales :

a) Moment magnétique orbital

Il est lié au moment cinétique orbital $L$ de l’électron autour du noyau.

Le moment cinétique orbital décrit le mouvement de l’électron autour du noyau.

C’est la généralisation quantique du moment cinétique classique d’une particule en mouvement circulaire.

Il est noté $\vec{L}$.

Classiquement, pour une particule de position $\vec{r}$ et de quantité de mouvement $\vec{p}$, le moment cinétique orbital est :

\[ \vec{L} = \vec{r} \times \vec{p} \]

• $\vec{r}$ : position par rapport au noyau
• $\vec{p} = m\vec{v}$ : quantité de mouvement
• $\times$ : produit vectoriel

Il mesure :

• l’intensité du mouvement de rotation,
• l’axe autour duquel la rotation s’effectue.

En mécanique quantique, $\vec{L}$ devient un opérateur :

\[ \vec{L} = \vec{r} \times \vec{p} \quad \text{avec} \quad \vec{p} = -i\hbar \nabla \]

Les propriétés essentielles de $\vec{L}$ sont quantifiées.

Quantification du moment cinétique orbital

Le module de $\vec{L}$ est donné par :

\[ |\vec{L}| = \sqrt{l(l+1)} \, \hbar \]

où $l$ est le nombre quantique orbital, qui peut prendre les valeurs :

\[ l = 0, 1, 2, 3, \dots \]

Correspondance usuelle :

• (l = 0) → orbitales s
• (l = 1) → orbitales p
• (l = 2) → orbitales d
• (l = 3) → orbitales f

Projection du moment cinétique orbital

La projection de $\vec{L}$ sur un axe (souvent $z$) est également quantifiée :

\[ L_z = m_l \hbar \quad \text{avec} \quad m_l = -l, \dots, 0, \dots, +l \]

Cela signifie qu’un moment cinétique ne peut pas s’orienter arbitrairement :

il ne peut prendre que certaines orientations discrètes dans l’espace.

Origine physique du moment cinétique orbital

Le moment cinétique orbital traduit :

• la forme spatiale de l’orbitale,
• la distribution angulaire de la densité électronique,
• la symétrie de l’état quantique.

Un électron dans une orbitale $l = 0$ (orbitale s) a $L = 0$ : pas de moment cinétique orbital, pas de contribution orbitale au moment magnétique.

Lien avec le moment magnétique orbital

Parce que l’électron est chargé, un mouvement orbital engendre un moment magnétique :

\[ \vec{\mu}_L = -\frac{e}{2m_e} \vec{L} \]

ou, en unités naturelles :

\[ \vec{\mu}_L = - \mu_B \frac{\vec{L}}{\hbar} \]

Le moment magnétique orbital est donc directement proportionnel au moment cinétique orbital.

Le magnéton de Bohr : unité naturelle

Dans l'équation précédente, on a introduit l’unité naturelle du moment magnétique électronique, le magnéton de Bohr : \[ \mu_B = \frac{e \hbar}{2 m_e} \approx 9{,}27 \times 10^{-24} \, \mathrm{J·T}^{-1} \]

Les moments magnétiques atomiques s’expriment presque toujours en multiples de $ \mu_B $.

Le signe négatif reflète la charge négative de l’électron.

b) Moment magnétique de spin

Le spin est une propriété intrinsèque de l’électron (sans analogue classique direct).

Il est associé à un moment magnétique :

\[ \vec{\mu}_S = - g_s \frac{e}{2 m_e} \, \vec{S} \]

où ( $ g_s \approx 2$ ) est le facteur gyromagnétique du spin.

Le symbole $\vec{S}$ désigne le moment cinétique de spin de l’électron.

• Ce n’est pas lié à une vitesse de rotation classique.
• Ce n’est pas lié à une trajectoire spatiale.
• C’est une grandeur quantique intrinsèque, au même titre que la charge ou la masse.

$S$ est un opérateur de moment cinétique, avec les mêmes dimensions que le moment cinétique orbital L.

Valeur quantique du spin de l’électron

Pour un électron, le moment cinétique de spin est :

\[ S = \sqrt{s(s+1)} \, \hbar \quad \text{avec} \quad s = \tfrac{1}{2} \]

Donc :

\[ |\vec{S}| = \sqrt{\tfrac{1}{2}\left(\tfrac{1}{2}+1\right)} \, \hbar = \sqrt{\tfrac{3}{4}} \, \hbar \]

Le spin est quantifié et identique pour tous les électrons.

Composantes du spin

La projection du spin sur un axe (souvent $z$) est quantifiée :

\[ S_z = m_s \hbar \quad \text{avec} \quad m_s = \pm \tfrac{1}{2} \]

C’est l’origine des deux états :

• spin up $(+\tfrac{1}{2})$
• spin down $(-\tfrac{1}{2})$

Pourquoi parle-t-on de « propriété intrinsèque » ?

Parce que :

• le spin n’est pas lié au mouvement spatial de l’électron,
• il existe même pour un électron au repos,
• il n’a aucun analogue classique strict.

Historiquement, on a tenté d’interpréter le spin comme une rotation de l’électron sur lui-même, mais cela conduirait à des vitesses supérieures à celle de la lumière → interprétation incorrecte.

Le spin est une propriété fondamentale, issue de la structure relativiste de l’électron (équation de Dirac).

Lien entre spin et moment magnétique

Le spin est associé à un moment magnétique parce que l’électron est chargé.

La relation est :

\[ \vec{\mu}_S = g_s \frac{e}{2 m_e} \, \vec{S} \]

où :

• $ \vec{S} $ : moment cinétique de spin
• $ e $ : charge élémentaire
• $ m_e $ : masse de l’électron
• $ g_s \approx 2{,}0023 $ : facteur gyromagnétique du spin
• le signe – vient de la charge négative de l’électron

En unités naturelles :

\[ \vec{\mu}_S = - g_s \mu_B \frac{\vec{S}}{\hbar} \]

Pourquoi $g_s \approx 2$ ?

Classiquement, on s’attendrait à $g = 1$.

Le fait que $g_s \approx 2$ est :

• une prédiction de la théorie relativiste (Dirac),
• corrigée très légèrement par l’électrodynamique quantique (QED).

C’est un résultat fondamental de la physique moderne.

c) Comparaison avec le moment orbital

Le spin contribue deux fois plus efficacement au moment magnétique que l’orbital (à cause de $g_s \approx 2$).

2. Moment magnétique, champ magnétique et induction magnétique

Moment magnétique : une grandeur source

Le moment magnétique $ \boldsymbol{\mu} $ est une grandeur physique qui caractérise la capacité d’un système — atome, électron, ion ou aimant macroscopique — à produire un effet magnétique dans l’espace. À l’échelle microscopique, il est lié au mouvement orbital des électrons et à leur spin ; à l’échelle macroscopique, il résulte de l’aimantation collective de la matière. Le moment magnétique ne décrit pas un champ local mesurable en un point donné, mais constitue une grandeur source, au sens où il détermine l’intensité, l’orientation et la structure spatiale du champ magnétique produit. Il s’exprime en ampère mètre carré (A·m²), unité équivalente à joule par tesla (J·T⁻¹), ce qui met en évidence son lien direct avec l’énergie d’interaction dans un champ magnétique.

Champ magnétique et induction magnétique : une ambiguïté de langage

En électromagnétisme, il est essentiel de distinguer deux grandeurs souvent confondues sous le terme générique de « champ magnétique ». La grandeur $ \mathbf{B} $, appelée induction magnétique, s’exprime en teslas (T) et correspond à la grandeur physique directement mesurable, notamment via la force de Lorentz ou le couple exercé sur un dipôle magnétique. La grandeur $ \mathbf{H} $, appelée champ magnétique au sens strict, s’exprime en ampère par mètre (A·m⁻¹) et intervient principalement dans la description des milieux matériels, afin de distinguer les effets des courants libres de ceux liés à l’aimantation de la matière. Les deux grandeurs sont reliées par la relation \[ \mathbf{B} = \mu_0(\mathbf{H} + \mathbf{M}), \] où $ \mathbf{M} $ est l’aimantation, c’est-à-dire le moment magnétique par unité de volume. Dans le vide, ou pour un dipôle magnétique isolé, la grandeur physiquement pertinente est l’induction magnétique $ \mathbf{B} $.

Champ magnétique produit par un moment magnétique

La relation explicite entre le moment magnétique et le champ qu’il produit apparaît clairement dans le modèle du dipôle magnétique. Lorsqu’un système de moment magnétique $ \boldsymbol{\mu} $ est observé à une distance $ r $ grande devant sa taille, l’induction magnétique qu’il crée en un point de l’espace est donnée par \[ \mathbf{B}(\mathbf{r}) = \frac{\mu_0}{4\pi r^3} \left[ 3(\boldsymbol{\mu}\cdot\hat{\mathbf{r}})\hat{\mathbf{r}} - \boldsymbol{\mu} \right], \] où $ \hat{\mathbf{r}} $ est le vecteur unitaire reliant le dipôle au point d’observation. Cette expression montre que le champ est entièrement déterminé par le moment magnétique, tant par son intensité que par son orientation, et qu’il présente une symétrie dipolaire caractéristique.

Analyse dimensionnelle et cohérence physique

L’analyse dimensionnelle permet de clarifier le rôle respectif des grandeurs en jeu et d’éviter toute confusion conceptuelle. Le moment magnétique $ \boldsymbol{\mu} $ s’exprime en A·m², le facteur $ \mu_0 $ en T·m·A⁻¹, et la dépendance spatiale en $ r^{-3} $ apporte un facteur m⁻³. Le produit de ces termes conduit bien à une grandeur exprimée en teslas, cohérente avec l’unité de l’induction magnétique $ \mathbf{B} $. Cette cohérence dimensionnelle confirme que le moment magnétique n’est pas un champ magnétique, mais la grandeur source à partir de laquelle le champ est construit.

Interprétation physique

Le moment magnétique fixe donc l’échelle et la structure spatiale du champ magnétique produit, tandis que l’induction magnétique décrit la manifestation physique locale de ce moment dans l’espace. Cette distinction est essentielle pour comprendre les interactions magnétiques : lorsqu’un second moment magnétique est placé dans le champ créé par le premier, l’interaction ne s’exerce pas directement entre les moments, mais entre le moment et l’induction magnétique locale, via une énergie d’interaction proportionnelle à $-\boldsymbol{\mu}\cdot\mathbf{B}$. Le moment magnétique apparaît ainsi comme la grandeur fondamentale, et le champ magnétique comme son expression spatiale mesurable.

3. Spécificité électronique des terres rares

Les terres rares (lanthanides) se distinguent fondamentalement par le remplissage progressif de la sous-couche 4f, située à l’intérieur du cœur électronique, écrantée par les orbitales 5s et 5p. Cette localisation a deux conséquences majeures :

• les électrons 4f participent peu à la liaison chimique ;
• leurs moments magnétiques restent largement atomiques, peu perturbés par l’environnement cristallin.

Contrairement aux métaux de transition (orbitales 3d), où le champ cristallin domine et tend à « quenching » (éteindre) le moment orbital, les lanthanides conservent une contribution orbitale importante au moment magnétique total.

Le cas des atomes isolés

Dans un atome isolé, lorsqu’on affirme que le champ électrostatique est sphériquement symétrique, il ne faut pas entendre par là que la densité électronique est elle-même sphérique à chaque instant. Les orbitales atomiques, en particulier les orbitales $p$, $d$ ou $f$, ont des formes fortement directionnelles et donc anisotropes. Cependant, ce qui importe du point de vue physique est la symétrie du potentiel effectif moyen qui gouverne le mouvement des électrons. En l’absence de toute contrainte externe, l’atome isolé ne privilégie aucune direction dans l’espace : son Hamiltonien est invariant par rotation. Cette invariance garantit que les états de même nombre quantique orbital ont la même énergie, indépendamment de leur orientation spatiale, ce que l’on appelle la dégénérescence orbitale. Autrement dit, même si les orbitales individuelles sont anisotropes, elles sont toutes équivalentes énergétiquement parce que le champ moyen créé par le noyau et par les autres électrons, pris dans son ensemble et en moyenne, est isotrope. C’est précisément cette symétrie de rotation qui est rompue lorsqu’un atome est placé dans un cristal, où l’environnement impose des directions privilégiées et rend le champ électrique réellement anisotrope, levant ainsi la dégénérescence des orbitales.

Invariance de l'hamiltonien par rotation

Un hamiltonien est, en physique, l’objet mathématique qui contient toute l’information sur le système que l’on étudie. On peut le voir comme la « carte d’identité dynamique » du système : il décrit ce que le système est autorisé à faire et comment il évolue. En mécanique classique, l’hamiltonien correspond simplement à l’énergie totale du système, c’est-à-dire la somme de l’énergie cinétique et de l’énergie potentielle. Dire « écrire l’hamiltonien » revient donc à écrire l’expression de l’énergie en fonction des positions et des vitesses (ou des impulsions).

En mécanique quantique, le mot hamiltonien garde cette idée centrale, mais prend une forme un peu différente. L’hamiltonien n’est plus un simple nombre ou une fonction, mais un opérateur qui agit sur l’état quantique du système. Cet opérateur encode à la fois l’énergie cinétique des particules et toutes les interactions auxquelles elles sont soumises, comme l’attraction du noyau, les répulsions électron-électron ou l’influence d’un champ externe. Les états quantiques possibles d’un système sont définis comme les états pour lesquels l’hamiltonien donne une énergie bien déterminée : ce sont les états propres de l’hamiltonien, et les valeurs associées sont les niveaux d’énergie mesurables.

Lorsque l’on parle de la symétrie de l’hamiltonien, on parle donc de la symétrie fondamentale des lois physiques qui gouvernent le système, et non de la forme instantanée des orbitales. Dire que l’hamiltonien d’un atome isolé est invariant par rotation signifie que les équations qui décrivent l’atome sont les mêmes quelle que soit l’orientation choisie dans l’espace. Il n’existe aucune direction privilégiée. Cette invariance impose que certains états aient exactement la même énergie, même s’ils correspondent à des orbitales orientées différemment : c’est l’origine de la dégénérescence orbitale. Tant que l’hamiltonien conserve cette symétrie, ces états restent équivalents énergétiquement.

Lorsque l’atome est placé dans un cristal, l’environnement modifie l’hamiltonien en ajoutant un terme correspondant au champ électrique des ions voisins. Ce nouveau terme brise l’invariance par rotation, introduit des directions privilégiées et modifie les énergies des orbitales selon leur orientation. La dégénérescence est alors levée. Le rôle central de l’hamiltonien est donc de faire le lien entre la nature des interactions physiques présentes dans le système et les propriétés observables, comme les niveaux d’énergie, la forme des orbitales ou le magnétisme.

Le champ cristallin

Dans un cristal, un ion métallique n’est jamais isolé comme dans un atome libre. Il est entouré d’ions voisins ou de ligands qui portent des charges électriques ou des distributions de charge polarisées. Ces charges environnantes créent un champ électrique statique qui agit sur les électrons de l’ion central. Contrairement au champ électrostatique d’un atome isolé, qui est sphériquement symétrique, ce champ dépend fortement de la direction dans l’espace, car la disposition des ions voisins n’est pas isotrope. On parle alors de champ électrique anisotrope : son intensité et son effet ne sont pas les mêmes selon que l’on se place le long d’un axe du cristal ou dans une autre direction.

Ce champ électrique anisotrope est appelé champ cristallin. Il ne correspond pas à un nouveau type d’interaction fondamentale, mais à l’effet collectif des charges du réseau cristallin sur les électrons de l’ion. Le champ cristallin agit principalement sur la partie spatiale de la fonction d’onde électronique, c’est-à-dire sur les orbitales atomiques, et non sur le spin. Son rôle essentiel est de rompre la symétrie sphérique qui caractérise un atome libre. Dans un atome isolé, les orbitales de même nombre quantique orbital, par exemple les cinq orbitales $d$, ont exactement la même énergie : on dit qu’elles sont dégénérées. Cette dégénérescence est une conséquence directe de la symétrie parfaite du potentiel coulombien du noyau.

Lorsque l’atome est placé dans un cristal, cette symétrie est brisée. Les orbitales dont la densité électronique est orientée vers les ions voisins subissent une répulsion électrostatique plus forte que celles orientées entre les ligands. Elles voient donc leur énergie augmenter davantage. Inversement, les orbitales moins exposées au champ des ligands sont moins perturbées et restent à plus basse énergie.

Dit autrement, bien que l’interaction globale entre un cation métallique et les anions environnants soit attractive, les orbitales pointant vers les ligands subissent localement une répulsion électron–électron accrue, ce qui élève leur énergie par rapport aux orbitales orientées entre les ligands.

La levée de la dégénérescence des orbitales

Le fait que des orbitales initialement équivalentes n’aient plus la même énergie correspond à ce que l’on appelle la levée de la dégénérescence des orbitales. Autrement dit, le champ cristallin transforme un ensemble d’états de même énergie en plusieurs niveaux distincts, séparés par des écarts d’énergie qui dépendent de la géométrie du cristal et de la nature des ligands.

Cette levée de dégénérescence a une conséquence majeure sur le moment cinétique orbital et donc sur le moment magnétique orbital. Le moment orbital repose sur la possibilité pour l’électron d’occuper des états équivalents en énergie et de combiner ces états de manière à produire un mouvement angulaire effectif. Lorsque le champ cristallin impose des orbitales figées, orientées selon des directions privilégiées et séparées en énergie, cette liberté disparaît. Le moment orbital ne peut plus s’exprimer pleinement et sa valeur moyenne devient très faible. On dit alors que le moment orbital est quenché, c’est-à-dire « éteint » par le champ cristallin.

Cette situation est typique des métaux de transition, dont les électrons 3d sont relativement étendus spatialement et interagissent fortement avec l’environnement cristallin. À l’inverse, dans le cas des lanthanides, les électrons responsables du magnétisme appartiennent aux orbitales 4f, beaucoup plus localisées et écrantées par les couches électroniques externes. Le champ cristallin qu’ils ressentent est alors nettement plus faible que le couplage spin–orbite, si bien qu’il ne parvient pas à lever complètement la dégénérescence orbitale. Le moment orbital reste en grande partie conservé et contribue de façon significative au moment magnétique total. C’est cette différence de hiérarchie des interactions qui explique pourquoi les terres rares conservent des moments magnétiques « atomiques », alors que les métaux de transition ne présentent qu’un magnétisme dominé par le spin.

4. Moment magnétique atomique : spin et orbital

Au niveau atomique, le moment magnétique d’un ion de terre rare est la somme de deux contributions :

• le moment de spin lié au spin électronique $S$ ;
• le moment orbital lié au moment cinétique orbital $L$.

Le moment magnétique total est donné par le moment cinétique total $J$, défini par le couplage spin–orbite :

\[ \vec{J} = \vec{L} + \vec{S} \]

Le moment magnétique effectif d’un ion libre s’écrit :

\[ \mu = g_J \sqrt{J(J+1)} \, \mu_B \]

où $ \mu_B $ est le magnéton de Bohr et $ g_J $ le facteur de Landé :

\[ g_J = 1 + \frac{J(J+1) + S(S+1) - L(L+1)}{2J(J+1)} \]

Pour les terres rares, $ L \neq 0 $, ce qui conduit à des moments magnétiques très élevés (par exemple ≈ 10,6 $μ_B$ pour Dy³⁺ ou Tb³⁺), bien supérieurs à ceux des métaux 3d.

5. Origine physique du couplage spin–orbite

Le couplage spin–orbite est une interaction relativiste entre le spin de l’électron et son mouvement orbital dans le champ électrique du noyau. Dans le référentiel de l’électron, le champ électrique nucléaire apparaît comme un champ magnétique effectif qui interagit avec le spin.

L’hamiltonien du couplage spin–orbite s’écrit : \[ H_{SO} = \lambda \, \vec{L} \cdot \vec{S} \]

où $ \lambda $ est la constante de couplage spin–orbite. Cette constante augmente fortement avec le numéro atomique, approximativement comme $ Z^4 $, ce qui explique pourquoi le couplage spin–orbite est particulièrement fort chez les terres rares.

Typiquement, pour les lanthanides, l’énergie associée au couplage spin–orbite est de l’ordre de 0,1 à 1 eV, largement supérieure aux énergies du champ cristallin (quelques meV à quelques dizaines de meV).

Le couplage spin–orbite trouve son origine dans le fait que l’électron est à la fois une particule chargée, dotée d’un moment cinétique orbital lorsqu’il se déplace autour du noyau, et une particule possédant un spin intrinsèque associé à un moment magnétique. Dans un atome, l’électron se déplace dans le champ électrique intense créé par le noyau chargé positivement. Or, dès que l’on adopte un point de vue relativiste, même élémentaire, ce champ électrique ne peut plus être considéré indépendamment du mouvement de l’électron. Dans le référentiel propre de l’électron, le noyau n’est plus immobile : il se déplace et engendre alors un champ magnétique effectif. Ce champ magnétique n’est pas réel au sens classique, mais il est une conséquence directe de la transformation relativiste des champs électriques et magnétiques.

Ce champ magnétique effectif agit sur le moment magnétique associé au spin de l’électron. Il en résulte une interaction entre le spin et le mouvement orbital, interaction qui n’existe pas dans une description strictement non relativiste. C’est précisément cette interaction que l’on appelle le couplage spin–orbite. Elle relie deux grandeurs a priori indépendantes, le moment cinétique orbital $ \vec{L} $ et le moment cinétique de spin $ \vec{S} $, en introduisant une énergie supplémentaire qui dépend de leur orientation relative. Lorsque $ \vec{L} $ et $ \vec{S} $ sont parallèles, l’énergie n’est pas la même que lorsqu’ils sont antiparallèles, ce qui entraîne une levée de dégénérescence des niveaux électroniques.

D’un point de vue formel, cette interaction est décrite par un terme additionnel dans l’hamiltonien atomique, écrit sous la forme $ H_{SO} = \lambda \, \vec{L} \cdot \vec{S} $. Cette écriture compacte résume toute la physique du phénomène. Le produit scalaire $ \vec{L} \cdot \vec{S} $ indique que l’énergie dépend uniquement de l’orientation relative du spin et du mouvement orbital, et non de leur orientation absolue dans l’espace. La constante $ \lambda $ fixe l’intensité de cette interaction et dépend directement de l’intensité du champ électrique ressenti par l’électron, donc de la charge du noyau et de la distance moyenne de l’électron à celui-ci.

La dépendance très forte de $ \lambda $ avec le numéro atomique s’explique par deux effets combinés. D’une part, le champ électrique créé par le noyau augmente avec la charge nucléaire $ Z $. D’autre part, pour les électrons internes ou semi-internes, la vitesse orbitale augmente également avec $ Z $, renforçant les effets relativistes. Ces deux contributions conduisent à une croissance très rapide du couplage spin–orbite, souvent approximée par une loi en $ Z^4 $. Cette dépendance explique pourquoi le couplage spin–orbite est faible pour les éléments légers, modéré pour les métaux de transition 3d, et devient très important pour les éléments lourds comme les lanthanides.

Dans le cas des terres rares, les électrons 4f sont soumis à un champ nucléaire particulièrement intense tout en restant relativement proches du noyau. L’énergie associée au couplage spin–orbite atteint alors des valeurs de l’ordre de quelques dixièmes d’électronvolt à un électronvolt. Cette échelle d’énergie est considérable lorsqu’on la compare aux autres interactions présentes dans un solide. Elle est nettement supérieure à celle du champ cristallin, qui ne représente que quelques millielectronvolts à quelques dizaines de millielectronvolts pour les électrons 4f. Cette hiérarchie des énergies est essentielle : le couplage spin–orbite fixe d’abord les états quantiques atomiques en termes de moment total $ \vec{J} = \vec{L} + \vec{S} $, et le champ cristallin n’intervient qu’ensuite, comme une perturbation plus faible, pour orienter ces moments dans l’espace sans les détruire.

C’est précisément cette dominance du couplage spin–orbite chez les terres rares qui permet au moment orbital de subsister et de contribuer fortement au moment magnétique total, et qui est à l’origine de l’anisotropie magnétique exceptionnelle observée dans les composés à lanthanides.

6. Champ cristallin et anisotropie magnétique

Dans un solide, l’ion de terre rare est soumis au champ cristallin généré par les ions voisins. Bien que faible devant le couplage spin–orbite, ce champ cristallin joue un rôle crucial : il fixe l’orientation préférentielle du moment magnétique dans l’espace.

L’anisotropie magnétique correspond à une dépendance directionnelle de l’énergie magnétique. Pour un cristal uniaxe, l’énergie d’anisotropie peut s’écrire, au premier ordre :

\[ E(\theta) = K_1 \sin^2 \theta + K_2 \sin^4 \theta + \dots \]

où $ \theta $ est l’angle entre l’aimantation et l’axe facile, et $ K_1, K_2 $ sont les constantes d’anisotropie.

Dans les composés à terres rares, ces constantes peuvent atteindre des valeurs très élevées (jusqu’à $ 10^7 \, \mathrm{J·m}^{-3} $), bien supérieures à celles des alliages ferromagnétiques classiques.

Dans un solide cristallin, un ion de terre rare n’est pas libre comme dans un atome isolé. Il est placé dans un environnement bien défini, formé par les ions voisins, qui occupent des positions fixes imposées par la structure du cristal. Ces ions environnants créent un champ électrique statique non isotrope, le champ cristallin, qui dépend de la géométrie locale du site cristallographique. Ce champ est généralement faible pour les électrons 4f des terres rares, car ceux-ci sont fortement localisés et écrantés par les couches électroniques externes. Toutefois, « faible » ne signifie pas « négligeable » : même s’il est beaucoup moins intense que le couplage spin–orbite, le champ cristallin joue un rôle fondamental en introduisant des directions privilégiées dans l’espace.

Le point essentiel est que le champ cristallin n’agit pas directement sur le spin de l’électron. Il agit sur la distribution spatiale des orbitales, donc sur le moment cinétique orbital $ \vec{L} $. Or, chez les terres rares, le couplage spin–orbite est très fort et lie rigidement le spin $ \vec{S} $ au moment orbital $ \vec{L} $. Il en résulte un mécanisme indirect mais extrêmement efficace : le champ cristallin oriente $ \vec{L} $, et par le couplage spin–orbite, cette orientation est transmise au spin et donc au moment magnétique total. C’est ainsi qu’un champ cristallin pourtant faible parvient à fixer l’orientation préférentielle du moment magnétique dans un cristal.

Cette orientation préférentielle se traduit, au niveau énergétique, par le fait que l’énergie magnétique du système dépend de la direction de l’aimantation par rapport aux axes du cristal. Cette propriété est appelée anisotropie magnétique. Elle signifie que toutes les orientations de l’aimantation ne sont pas équivalentes énergétiquement : certaines directions correspondent à une énergie minimale et sont dites axes faciles, tandis que d’autres correspondent à une énergie plus élevée et sont dites axes difficiles. Cette anisotropie n’est pas une propriété du champ magnétique externe, mais une propriété intrinsèque du matériau, liée à sa structure cristalline et à sa structure électronique.

Pour décrire quantitativement cette anisotropie, on introduit une énergie d’anisotropie qui dépend de l’angle $ \theta $ entre le vecteur aimantation et un axe cristallographique privilégié. Dans le cas simple d’un cristal uniaxe, cette dépendance peut être développée sous forme de série en puissances de $ \sin \theta $. L’expression $ E(\theta) = K_1 \sin^2 \theta + K_2 \sin^4 \theta + \dots $ ne doit pas être vue comme une formule mystérieuse, mais comme un développement phénoménologique qui respecte les symétries du cristal. Le terme en $ \sin^2 \theta $ est le plus simple et le plus important : il suffit à décrire le fait que l’énergie est minimale lorsque l’aimantation est alignée avec l’axe facile ($ \theta = 0 $) et maximale lorsqu’elle en est perpendiculaire ($ \theta = \pi/2 $). Les termes d’ordre supérieur deviennent pertinents lorsque l’anisotropie est très forte ou que la symétrie du cristal est plus complexe.

Les constantes $ K_1 $, $ K_2 $, etc., mesurent l’intensité de cette anisotropie. Physiquement, elles représentent l’énergie volumique qu’il faut fournir pour dévier l’aimantation de sa direction préférentielle. Dans les composés à terres rares, ces constantes atteignent des valeurs exceptionnellement élevées, pouvant aller jusqu’à $ 10^7 \, \mathrm{J·m^{-3}} $. Cela signifie que la rotation de l’aimantation coûte énormément d’énergie, bien plus que dans les alliages ferromagnétiques classiques à base de fer, de cobalt ou de nickel. Cette grandeur élevée est une conséquence directe de la persistance du moment orbital et du fort couplage spin–orbite des ions terres rares.

En résumé, même si le champ cristallin est faible du point de vue énergétique microscopique, il agit sur un système où le spin et l’orbital sont étroitement liés. Cette combinaison amplifie son effet et conduit à une anisotropie magnétique macroscopique très forte. C’est précisément cette anisotropie qui permet aux aimants à terres rares de conserver une aimantation stable face aux champs externes et aux fluctuations thermiques, et qui explique leur rôle central dans les technologies magnétiques modernes.

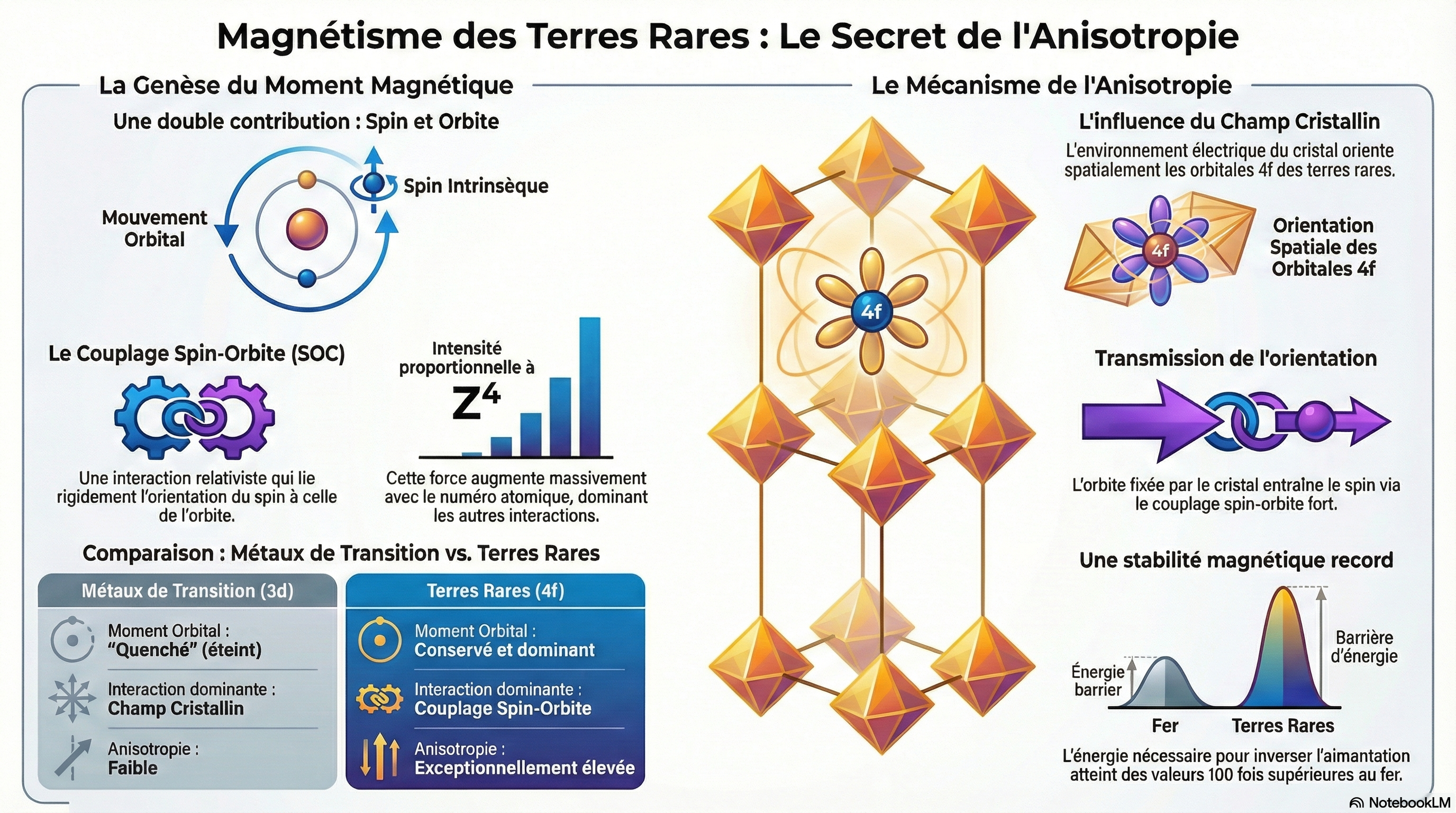

7. Rôle central du couplage spin–orbite dans l’anisotropie

Le point clé est que l’anisotropie magnétique des terres rares est d’origine orbitale. Le champ cristallin agit sur la distribution spatiale des orbitales 4f, ce qui oriente le moment orbital $L$. Par le couplage spin–orbite, le moment de spin $S$ est alors contraint de suivre cette orientation.

Autrement dit :

• le champ cristallin agit sur $L$ ;
• le couplage spin–orbite lie $L$ et $S$ ;
• le spin est donc indirectement anisotrope.

Ce mécanisme explique pourquoi l’anisotropie reste forte même à température relativement élevée, tant que l’ordre magnétique est maintenu.

8. Application aux aimants permanents à terres rares

Dans les aimants de type Nd–Fe–B ou Sm–Co, le fer ou le cobalt fournit une aimantation élevée (grande polarisation de spin), tandis que les ions terres rares apportent une anisotropie magnétique très forte, indispensable à la stabilité de l’aimantation.

L’énergie d’anisotropie fixe une barrière énergétique contre l’inversion de l’aimantation :

\[ E_{\text{barrière}} \approx K V \]

où $ V $ est le volume du domaine magnétique. Plus $ K $ est grand, plus la coercivité est élevée, ce qui permet aux aimants de conserver leurs propriétés même sous champ inverse ou à haute température.

9. Cas particulier du gadolinium

Le gadolinium (Gd³⁺) constitue une exception instructive. Sa configuration électronique 4f⁷ correspond à un état $L = 0$. Le moment magnétique est alors purement de spin, et l’anisotropie magnétique est faible. Cela explique pourquoi le gadolinium est utilisé non pour l’anisotropie, mais pour ses propriétés spécifiques comme l’effet magnétocalorique, exploité en réfrigération magnétique.

10. À retenir

Chez les terres rares, l’anisotropie magnétique trouve son origine dans la combinaison de trois éléments fondamentaux : la localisation des électrons 4f, un couplage spin–orbite très fort, et un champ cristallin relativement faible mais directionnel. Cette hiérarchie d’énergies, propre aux lanthanides, explique leur rôle central dans les aimants permanents de haute performance et, plus largement, leur importance stratégique dans les technologies magnétiques modernes.
