CHO, l'énergie de la biomasse

Résumé: la chimie du système carbone-hydrogène-oxygène (CHO) et son importance dans les processus industriels et biologiques

Cette partie du cours analyse le système chimique carbone-hydrogène-oxygène (CHO) en utilisant un diagramme ternaire comme outil central pour visualiser les relations entre ces différents contituants dans les réactions chimiques.

Il met en lumière le rôle pivot du monoxyde de carbone (CO), une molécule toxique, mais très réactive, comme intermédiaire clé dans la conversion de la biomasse, l'exploitation des combustibles fossiles et la production de gaz de synthèse.

De la photosynthèse biologique à la gazéification industrielle à haute température, on cartographie un large éventail de réactions en couvrant les processus biologiques (photosynthèse, respiration, fermentation, méthanogénèse), les phénomènes géologiques de formation des énergies fossiles, ainsi que les procédés industriels historiques et modernes (procédé Fischer-Tropsch, réaction de Sabatier, vapocraquage) qui retrouvent un intérêt dans le contexte de la transition énergétique pour la production d'hydrogène, de méthane et de carburants synthétiques.

1. Le monoxyde de carbone (CO) : une molécule centrale et ambivalente

Le monoxyde de carbone (CO) est une molécule souvent perçue négativement en raison de sa toxicité, mais qui joue un rôle fondamental dans de nombreux processus énergétiques.

Propriétés physico-chimiques

• Structure et apparence: Comme le diazote (N₂), qui compose 79% de l'atmosphère, le CO est un gaz inodore et incolore. Il possède une structure comparable avec une liaison triple entre un atome de carbone et un atome d'oxygène (C≡O) et un poids moléculaire similaire.
• Combustibilité: Le CO est inflammable en présence de dioxygène. Cependant, son pouvoir de combustion est relativement faible, s'élevant à 10 kJ/g (soit 2,8 Wh/g), ce qui en fait un combustible peu énergétique.
• Réactivité: Sa principale caractéristique est sa grande réactivité, notamment son affinité pour les métaux.

Toxicité

La dangerosité du monoxyde de carbone provient de sa capacité à se fixer au fer de l'hémoglobine, prenant la place du dioxygène. Cette action bloque le transport de l'oxygène dans le sang, rendant le gaz mortel même à de faibles concentrations dans l'air (de l'ordre de 1 pour 1000).

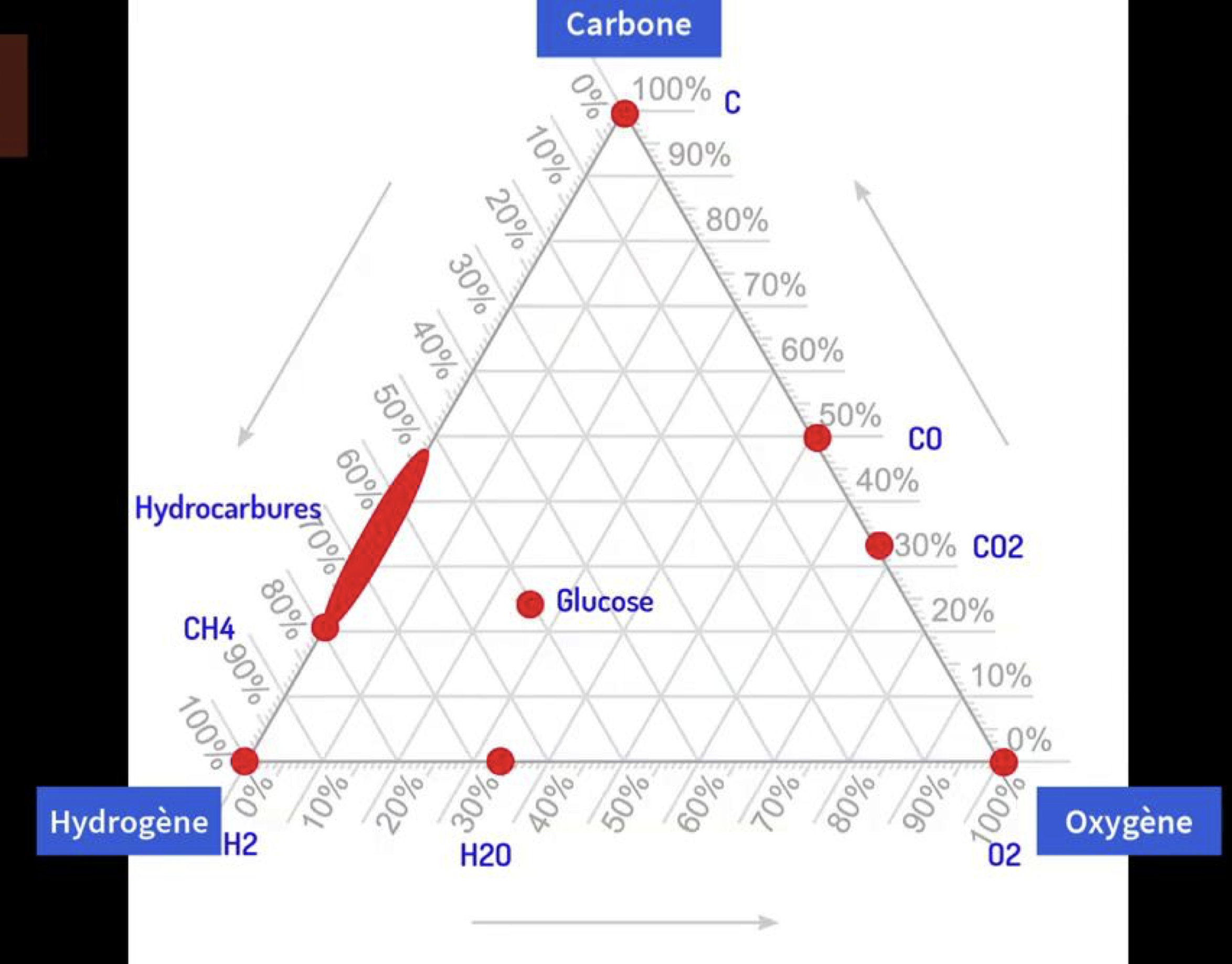

2. Le diagramme ternaire CHO : un outil de visualisation géométrique

Pour représenter et comprendre les réactions chimiques au sein du système Carbone-Hydrogène-Oxygène, le diagramme ternaire CHO est un outil visuel puissant.

• Structure du diagramme: Il s'agit d'un diagramme triangulaire dont les trois sommets représentent les éléments purs :
  • Carbone (C) en haut
  • Hydrogène (H) à gauche
  • Oxygène (O) à droite
• Positionnement des espèces chimiques: Chaque composé chimique du système CHO peut être positionné dans ce diagramme. Les espèces clés incluent H₂O, O₂, C, H₂, CO, CO₂, CH₄ et les hydrocarbures. La biomasse, ou matière organique, est représentée par une molécule type comme le glucose (C₆H₁₂O₆). Le point du glucose se situe notamment à l'intersection des segments reliant le pôle Carbone à H₂O et le pôle Hydrogène à CO.
• Représentation des réactions: Une réaction chimique est visualisée par une "croix" formée par l'intersection de deux segments : l'un reliant les réactifs, l'autre reliant les produits. Le point d'intersection de cette croix représente la composition globale optimale du système pour que la réaction ait lieu.

3. Analyse des Principaux Processus Chimiques via le Diagramme CHO

Le diagramme CHO permet de cartographier et de distinguer un large éventail de processus, qu'ils soient biologiques, géologiques ou industriels.

3.1. Processus biologiques et naturels: photosynthèse et respiration

• Photosynthèse: Cette réaction fondamentale, qui produit du glucose (biomasse) et du dioxygène à partir de CO₂ et d'eau, se situe dans un polygone défini par les sommets H₂O, glucose, CO₂ et O₂.
  • 6 CO₂ + 6 H₂O + E → C₆H₁₂O₆ + 6 O₂
  • Énergie E minimale théorique ~ 16 kJ/g
  • Mais des rendements compris entre de 0.1 et 4% pour la photosynthèse
  • Soit une énergie E lumineuse nécessaire autour de 400 kJ/g - 16 MJ/g de glucose
• Respiration Cellulaire / Combustion Complète: Il s'agit de la réaction inverse de la photosynthèse, où le glucose et l'O₂ sont consommés pour produire du CO₂ et de l'H₂O.
  • C₆H₁₂O₆ + 6 O₂ → 6 CO₂ + 6 H₂O + E
  • Énergie maximale E récupérable sous forme de chaleur : ~ 16 kJ/g
  • Dans les processus biologiques cellulaires, seule un fraction autour de 50% est récupérée sous forme d'ATP ou de gradients H+. Le reste est dissipé sous forme de chaleur.
• Combustion Incomplète: En cas de déficit en oxygène (composition plus riche en carbone), la combustion du glucose n'est pas complète. Elle peut produire du monoxyde de carbone (CO) au lieu du CO₂, générant ainsi un gaz combustible et réactif à partir de la biomasse.
• Fermentation Lactique: En absence d’oxygène, certaines cellules (comme les cellules musculaires ou certaines bactéries) transforment le glucose en acide lactique. Ce processus permet la régénération du NAD⁺ nécessaire à la glycolyse, mais avec un rendement énergétique faible.
  • C₆H₁₂O₆ → 2 CH₃CHOHCOO⁻ + 2 H⁺ + E
  • ou plus simplement, C₆H₁₂O₆ → 2 C₃H₆O₃ (on casse la molécule de glucose en 2)
  • Énergie E maximale théorique récupérable (sous forme de chaleur) ~ 1 kJ/g
  • Rendements pour produire de l'ATP ou des gradients H+ : ~ 30%
• Fermentation Éthylique: Réalisée par les levures, elle transforme le glucose en éthanol (C₂H₅OH) et en CO₂. C’est un processus anaérobie exploité dans la production d’alcools et de biocarburants.
  • C₆H₁₂O₆ → 2 C₂H₅OH + 2 CO₂ + E
  • Énergie E maximale théorique récupérable (sous forme de chaleur) ~ 1.2 kJ/g
  • Rendements pour produire de l'ATP ou des gradients H+ : ~ 50%
• Méthanogénèse: En conditions anaérobies, certaines bactéries dégradent la matière organique glucose en méthane (CH₄) et en dioxyde de carbone (CO₂). C'est une oxydation de la matière organique où l'oxydant est elle-même une fraction de la matière organique qui est ainsi réduite en CH₄. C'est le processus de fermentation qui produit le méthane biogénique.
  • C₆H₁₂O₆ → 3 CO₂ + 3 CH₄ + E
  • Énergie E maximale théorique récupérable (sous forme de chaleur) ~ 2.3 kJ/g
  • Rendements faibles
• Fermentation Sombre: Un autre type de fermentation qui produit du biohydrogène ou hydrogène biogénique. C'est une oxydation de la matière organique, donc produisant du CO$_2$ ou des groupements carboxyles (acides organiques) par réduction partielle d'atomes d'hydrogène sous forme de H$_2$. Les rendements actuels sont cependant faibles, bien que cette voie soit considérée comme prometteuse. Cette fermentation doit se faire en absence de lumière, dans des conditions strictement anaérobies.
  • MO → MO + CO₂ + H₂ + E
• Biophotolyse: Processus utilisé par certaines algues microscopiques pour dissocier l'eau en dihydrogène (H₂) et en dioxygène (O₂), mais avec des rendements faibles rendements.
  • E + H₂O → 1/2 O₂ + H₂
  • Énergie minimale lumineuse théoriquement requise ~ 26 kJ/g d'H$_2$O ou 237 kJ/g de H$_2$, mais bien plus en raison des très faibles rendements.

  3.2. Processus Thermiques et Géologiques

• Formation des énergies fossiles : Sur de longues échelles de temps et à des températures modestes (50–200 °C) dans les bassins sédimentaires, la matière organique subit une maturation thermique progressive.
  • Le processus produit du méthane et des hydrocarbures liquides (pétrole, gaz naturel), issus de la désorganisation moléculaire et de la recombinaison d’unités carbonées,
  • mais aussi un résidu solide enrichi en carbone, le charbon, résultant d’une concentration progressive du carbone au détriment de l’oxygène et de l’hydrogène.
  • Ce processus revient essentiellement à une déshydroxylation (perte de groupes –OH sous forme d’eau) et à une décarboxylation (perte de CO₂), deux réactions d’appauvrissement en oxygène et en hydrogène de la matière. Celle-ci s’enrichit alors progressivement en carbone, donnant naissance à des structures plus condensées et aromatiques.
  • Ces réactions sont extrêmement lentes, car elles reposent sur la rupture de liaisons chimiques fortes (C–O, C–H, C–C) à des températures trop basses pour provoquer une pyrolyse rapide : leur vitesse dépend exponentiellement de la température selon la loi d’Arrhenius. Ainsi, à 100 °C, il faut des millions d’années pour obtenir une transformation significative.
• Pyrolyse à Haute Température: au-delà de 1000°C, les liaisons chimiques de la matière se cassent, libérant des molécules volatiles (H₂O, CO₂, CO, CH₄, H₂) et modifiant la stabilité des composés (par exemple, H₂O et CO₂ deviennent moins stables que CO et H₂).

3.3. Procédés industriels et réactions clés

Ces procédés, souvent développés au XIXe et XXe siècles, visent à produire des gaz combustibles, ou gaz de synthèse (syngas), à partir de matières solides comme le bois, le charbon ou la biomasse.

• Fabrication du charbon de bois: Résultat d'une pyrolyse lente du bois vers 400°C avec un déficit en oxygène. Ce processus produit un résidu solide (le charbon de bois) et un gaz combustible manufacturé, le gaz de bois, composé de H₂, CO et CO₂.
• Réaction de Boudouard (inverse): À plus de 1000°C, le carbone réagit avec le CO₂ pour produire deux molécules de CO (C + CO₂ → 2 CO).
• Vapocraquage (Vaporeformage): Procédé à haute température (environ 1000°C) où le méthane réagit avec de l'eau pour produire du CO et du H₂. C'est la principale méthode de production de l'hydrogène mondial (environ 95%), connu sous les noms d'hydrogène gris et noir.
• Réaction du Gaz à l'Eau (Water-Gas Shift): En refroidissant le gaz de synthèse (vers 200-300°C), le CO réagit avec l'eau pour produire du CO₂ et du H₂ (CO + H₂O → CO₂ + H₂). Cette réaction permet d'enrichir le gaz en dihydrogène et est utilisée dans les raffineries. C'est également le principe du gazogène, utilisé durant la Seconde Guerre mondiale pour alimenter des moteurs à partir de la pyrolyse du bois.

3.4. La Synthèse de carburants et de méthane

À partir de gaz de synthèse, il est possible de fabriquer d'autres molécules énergétiques.

• Réaction de Sabatier (Méthanation): Cette réaction fait réagir du CO₂ avec du dihydrogène pour produire du méthane synthétique et de l'eau (CO₂ + 4H₂ → CH₄ + 2H₂O).
• Procédé Fischer-Tropsch: Ce procédé fait réagir du monoxyde de carbone avec du dihydrogène pour fabriquer des carburants synthétiques (hydrocarbures). Historiquement utilisé par l'Allemagne nazie et l'Afrique du Sud durant l'apartheid, il permet de produire des carburants liquides à partir de charbon.

4. Synthèse des concepts et réactions clés

L'analyse du système CHO révèle une toile complexe de réactions interconnectées, essentielles à la compréhension des cycles énergétiques naturels et industriels. La maîtrise du diagramme ternaire et des réactions associées est fondamentale.
